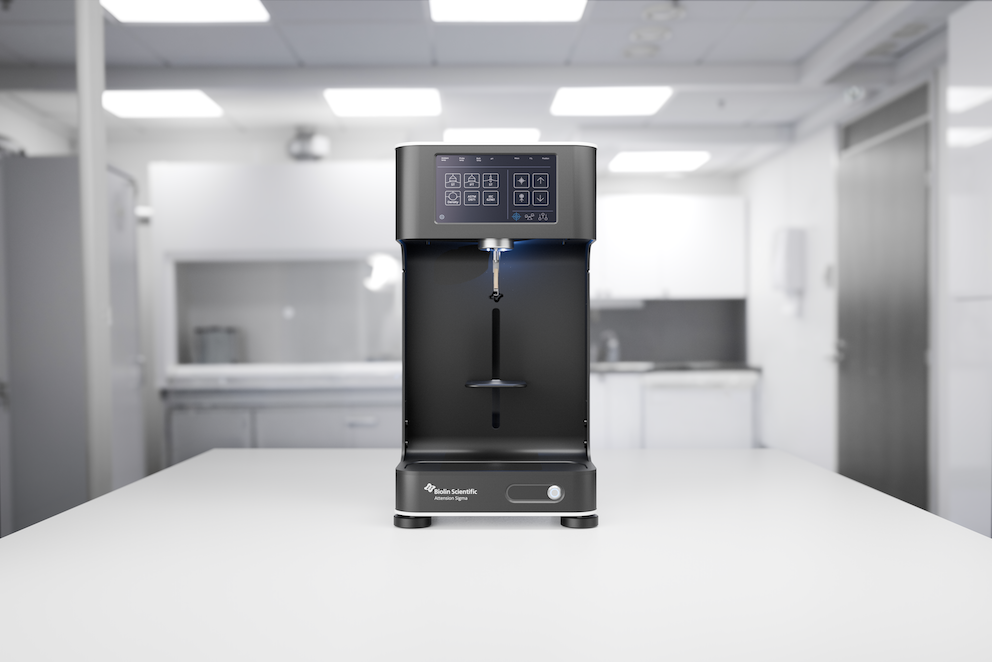

Biolin Scientific Attension Sigma Transformer Oil Trafo Yağı İç Yüzey Gerilimi Ölçüm Cihazı
Attension Sigma Transformer Oil, trafo yağlarının kalite kontrolü için tasarlanmış bir kuvvet tensiyometresidir. Yağ–su arayüzey gerilimini Du Noüy halkası ile ASTM D971 ve IEC 62961 standart test metotlarına uygun şekilde, 1–2000 mN/m aralığında 0,01 mN/m çözünürlükle ölçer.
1992'den bu yana akademik ve endüstriyel laboratuvarlarda kullanılan Attension kuvvet tensiyometrelerinin birikimine dayanan Sigma Transformer Oil (eski adıyla Sigma 702ET), standart bazlı ölçümü güncel kalite kontrol beklentileriyle birleştirir: bilgisayara bağlı olmadan çalışan dokunmatik arayüz, her ölçüm için otomatik oluşturulan PDF rapor ve kalite sisteminize aktarılabilen izlenebilir kayıt.
Cihazın kullanımını ve ölçüm iş akışını yaklaşık iki dakikalık tanıtım videosunda izleyebilirsiniz.
Yağın Bozunmasını Arıza Oluşmadan Önce Görün
Trafo yağları; transformatör, kondansatör ve kesicilerde soğutma ve yalıtım görevi üstlenir. Isı, oksijen, nem ve elektriksel strese maruz kalan yağ zamanla oksitlenir ve kontamine olur; bu bozunma ilerledikçe yağ–su arayüzey gerilimi düşer. Arayüzey gerilimi ölçümü, yalıtım performansındaki kaybı ve olası transformatör arızasını erken aşamada haber veren, kontaminantlara karşı yüksek hassasiyetli bir göstergedir.
Standarda Uygunluğu Operatörden Bağımsız Hâle Getirin
Cihaz, IEC 62961 ve ASTM D971 için ayrı ayrı tanımlanmış ölçüm metotlarıyla birlikte gelir. Gömülü yazılım operatörü ölçümün her adımında yönlendirir; böylece sonuçların standarda uygun şekilde elde edildiğinden emin olur, farklı operatörler arasında tutarlılık sağlarsınız. Önceden tanımlı varsayılan parametreler sayesinde cihazı seyrek kullanan personel de ileri ölçümleri güvenle yapabilir. Sonuç, standartlarda tanımlanan iyi / sınırda / kötü kalite sınırlarına göre değerlendirilebilir.
Bilgisayar Kurulumu Olmadan Raporlanabilir Sonuçlar
- Dokunmatik ekran üzerinden tam bağımsız çalışma; ayrı bilgisayar, yazılım kurulumu veya lisans yönetimi gerektirmez
- Ölçüm biter bitmez sonuçlar ekranda görüntülenir ve otomatik olarak PDF rapora dönüşür
- Cihaz belleğinde 100 adede kadar ölçüm saklanır
- Raporları cihaza bağlanarak akıllı telefonunuzdan anında görüntüleyebilir veya USB-C ile bilgisayarınıza aktarabilirsiniz
- Opsiyonel RS232 uyumlu yazıcı ile anlık çıktı alınabilir
Düşük Arayüzey Gerilimlerinde Tekrarlanabilir Ölçüm
Bozunmuş yağların ayırt edilmesi, standartlarda tanımlanan sınır değerler birbirine yakın olduğu için ölçüm tekrarlanabilirliğine bağlıdır. Yüksek hassasiyetli terazi ile motorlu numune tablasının birlikte çalışması bu ayrımı güvenle yapmanızı sağlar.
- Kuvvet çözünürlüğü 0,1 µN, ağırlık çözünürlüğü 0,01 mg
- Numune tablası konumlama çözünürlüğü 16 nm, hız aralığı 0,001–800 mm/dk
- Du Noüy halkası için Huh-Mason, Zuidema-Waters ve Harkin-Jordan düzeltme metotları
- Dahili su terazisi ve ortam sıcaklık sensörü
Tek Cihazla Trafo Yağının Ötesine Geçin
- Du Noüy halkası, Wilhelmy plakası, platin çubuk veya kâğıt plaka ile yüzey gerilimi
- Du Noüy halkası ile arayüzey gerilimi
- Manuel kritik misel konsantrasyonu (CMC) belirleme
- Sıvı yoğunluğu ölçümü
- Geniş opsiyonel prob yelpazesi ile sistemi değişen ölçüm ihtiyaçlarınıza göre genişletme imkânı
- Gelişmiş numune tablası ile sıcaklık ve pH probu, manyetik karıştırma ve sıcaklık kontrollü ölçüm
- İyonizatör ile problar üzerinde biriken statik yükün giderilmesi
- -20 °C ile +200 °C arasında sıcaklık kontrolü
Uygulama Alanları
- Trafo yağı kalite kontrolü: İşletmedeki yağın IEC 62961 ve ASTM D971'e göre iyi, sınırda veya kötü olarak sınıflandırılması
- Devreye alma ve kabul testleri: Yeni transformatörlerde veya yağ değişimi sonrasında yağ kalitesinin teslim öncesi doğrulanması
- Periyodik bakım izleme: Saha numunelerinde arayüzey geriliminin zamana bağlı takibi ve bakım planlamasına veri sağlanması
- Yalıtım yağı üretimi ve rafinasyon: Üretim ve rejenerasyon süreçlerinde çıkış kalite kontrolü
- Yüzey aktif madde ve formülasyon çalışmaları: Formülasyon geliştirme ve hammadde kabul kontrolü
- Genel laboratuvar ölçümleri: Sıvı yoğunluğu ve yüzey gerilimi gerektiren rutin analizler
| Ölçüm Modları | Yüzey gerilimi (Du Noüy halkası, Wilhelmy plakası, çubuk), arayüzey gerilimi (Du Noüy halkası), sıvı yoğunluğu |
| Standart Metotlar | ASTM D971, IEC 62961 |
| Kritik Misel Konsantrasyonu (CMC) | Manuel |
| Ölçüm Aralığı | 1–2000 mN/m |
| Ekran Çözünürlüğü | 0,01 mN/m |
| Yüzey Gerilimi Çözünürlüğü | Halka ile 0,01 mN/m / plaka ile 0,02 mN/m |
| Yoğunluk | 0–2,2 g/cm³, 0,001 g/cm³ çözünürlük |
| Maksimum Yük | 5 g |
| Ağırlık Çözünürlüğü | 0,01 mg (10 µg) |
| Kuvvet Çözünürlüğü | 0,1 µN |
| Ölçüm Hızı | 50 Hz |
| Daralama / Kalibrasyon | Otomatik daralama, manuel kalibrasyon ve kilitleme |
| Du Noüy Düzeltme Metotları | Huh-Mason, Zuidema-Waters, Harkin-Jordan |
| Numune Tablası | Motorlu, 125 mm hareket, 0,001–800 mm/dk, 16 nm konumlama çözünürlüğü |
| Sıcaklık Kontrol Aralığı | -20 – +200 °C (harici sirkülatör gerektirir) |
| Boyutlar (G × D × Y) | 265 × 300 × 500 mm |
| Ağırlık | 17 kg |
| Güç | 100–240 VAC, 50–60 Hz, 20 W |
| Bağlantı | USB-C |
| Yazılım | Entegre (gömülü), bağımsız çalışma; PC kontrollü mod yok |
| Sonuç Çıktısı | .pdf (cihaz belleğinde 100 ölçüme kadar) |
| Opsiyonel Aksesuarlar | İyonizatör, pH sensörü, sıcaklık probu, karıştırıcı, termostatik kap, RS232 yazıcı |
