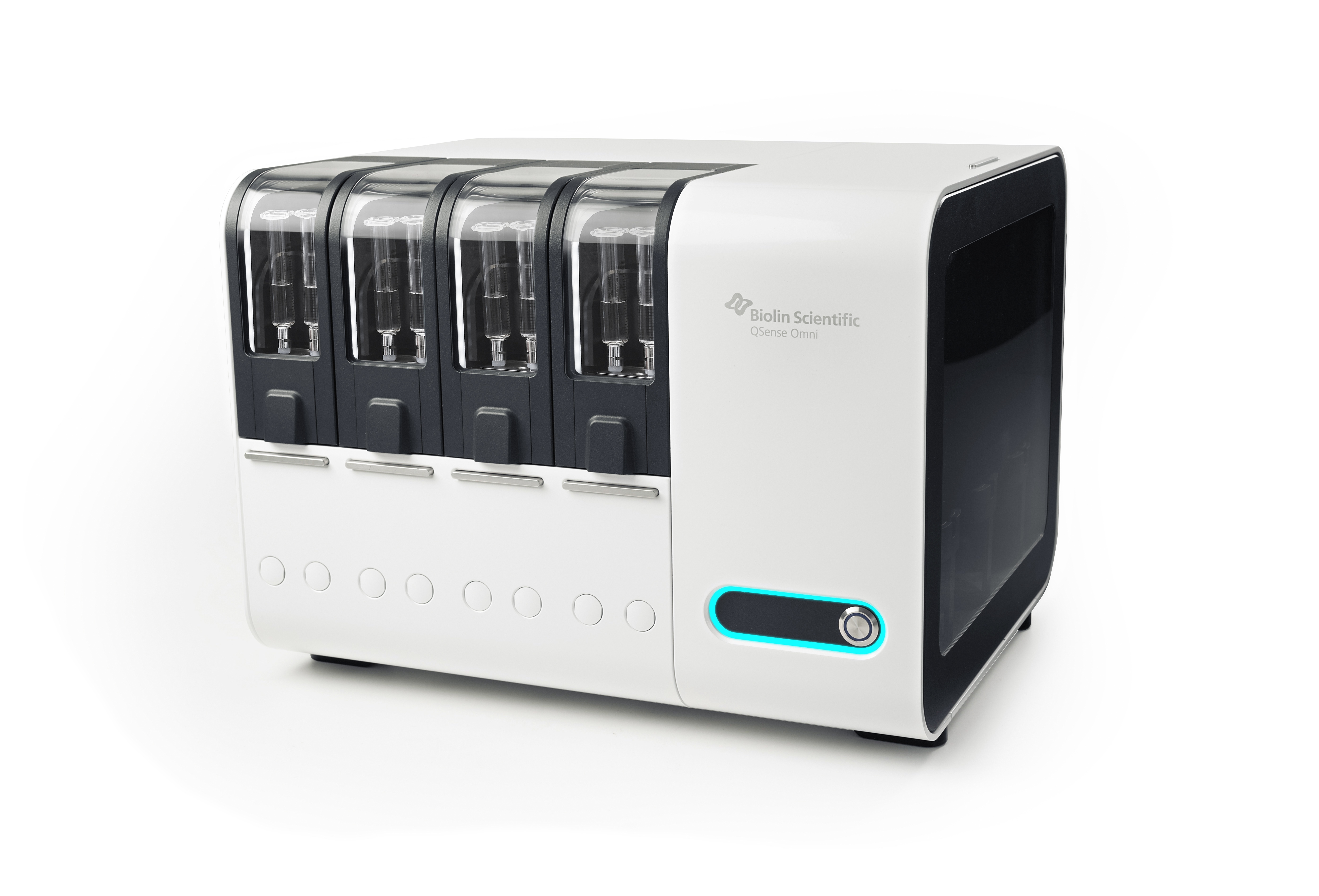

Biolin Scientific QSense Omni Yükseltilebilir Otomatik Çok Kanallı QCM-D Sistemi
QSense Omni, ince film yüzeylerinde kütle, kalınlık ve viskoelastik özelliklerin değişimini gerçek zamanlı izleyen, 1'den 4 kanala kadar yükseltilebilen otomatik QCM-D sistemidir. 0,0045 Hz frekans gürültüsü ve 0,24 ng/cm² tespit sınırı ile QSense ailesinin en hassas cihazıdır; doğrudan enjeksiyonlu akışkanları geleneksel hortumlu sistemlere kıyasla 5 kat hızlı sıvı değişimi sağlar.
1999'dan bu yana 50'den fazla ülkede 1.300'ü aşkın kurulum ve 10.000'in üzerinde yayınla QCM-D teknolojisinin öncüsü olan QSense'in birikimine dayanan Omni, 2023 reddot Endüstriyel Tasarım ödüllü tasarımı, akıllı otomasyonu ve sonradan kanal ekleyebilme esnekliğiyle; tekrarlanabilirlik ve verimlilik bekleyen araştırma ve ürün geliştirme laboratuvarlarının modern beklentilerine karşılık verir.
Numuneyi Sensöre Doğrudan Ulaştırın
Doğrudan enjeksiyonlu akışkanlar sayesinde sıvı değişimi, geleneksel hortumlu QCM-D sistemlerine kıyasla 5 kat daha hızlı gerçekleşir ve difüzyon en aza iner. Böylece hızlı kinetik süreçleri karışma olmadan görür, hortum hattında numune kaybetme riskini ortadan kaldırırsınız.
- Minimum numune hacmi ~90 µl, sensör üzerinde kalan hacim ~20 µl
- 1–200 µl/dk aralığında akış hızı, tipik çalışma değeri 20 µl/dk
- Değerli veya sınırlı numunelerde düşük hacimle çalışma imkanı
QSense Ailesinin En Düşük Gürültü Seviyesi
Omni, diğer QSense cihazlarına kıyasla 4 kat daha düşük gürültü seviyesiyle çalışır. Zayıf bağlanma olaylarını, seyrek yüzey kaplamasını ve düşük konsantrasyonlu numuneleri gürültü tabanının üzerine çıkararak, yorumlaması tartışmaya açık veriler yerine net sonuçlar elde edersiniz.
- Frekans gürültüsü 0,0045 Hz, kütle gürültüsü 0,08 ng/cm²

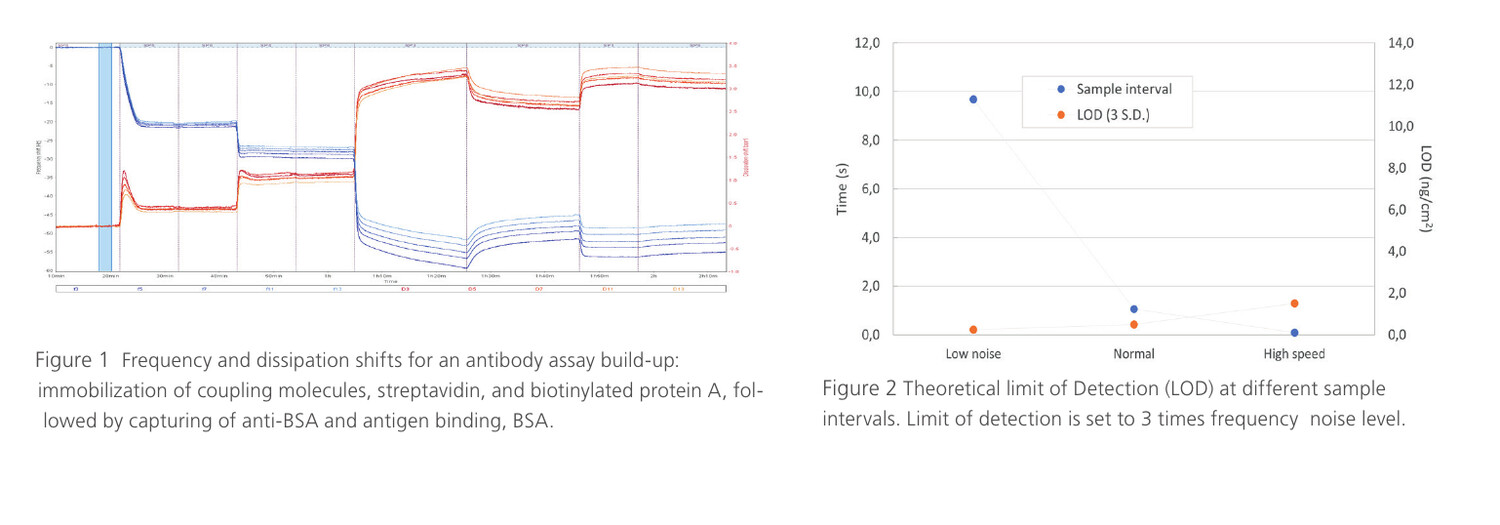

- Tespit sınırı (LOD) 0,24 ng/cm²
- Uzun dönem frekans kararlılığı < 0,25 Hz/saat, sıcaklık kararlılığı < 0,003 °C/saat
- Saniyede 300 veri noktasına kadar zaman çözünürlüğü
Bugünün Bütçesiyle Edinin, Araştırmanızla Birlikte Büyütün
Omni'yi tek kanallı olarak alabilir, ihtiyacınız arttıkça cihazı değiştirmeden 4 kanala kadar yükseltebilirsiniz. Tamamlayıcı ölçümler için QSense Orbit ve ek modüllerle aynı platform üzerinde kapsamı genişletebilirsiniz.

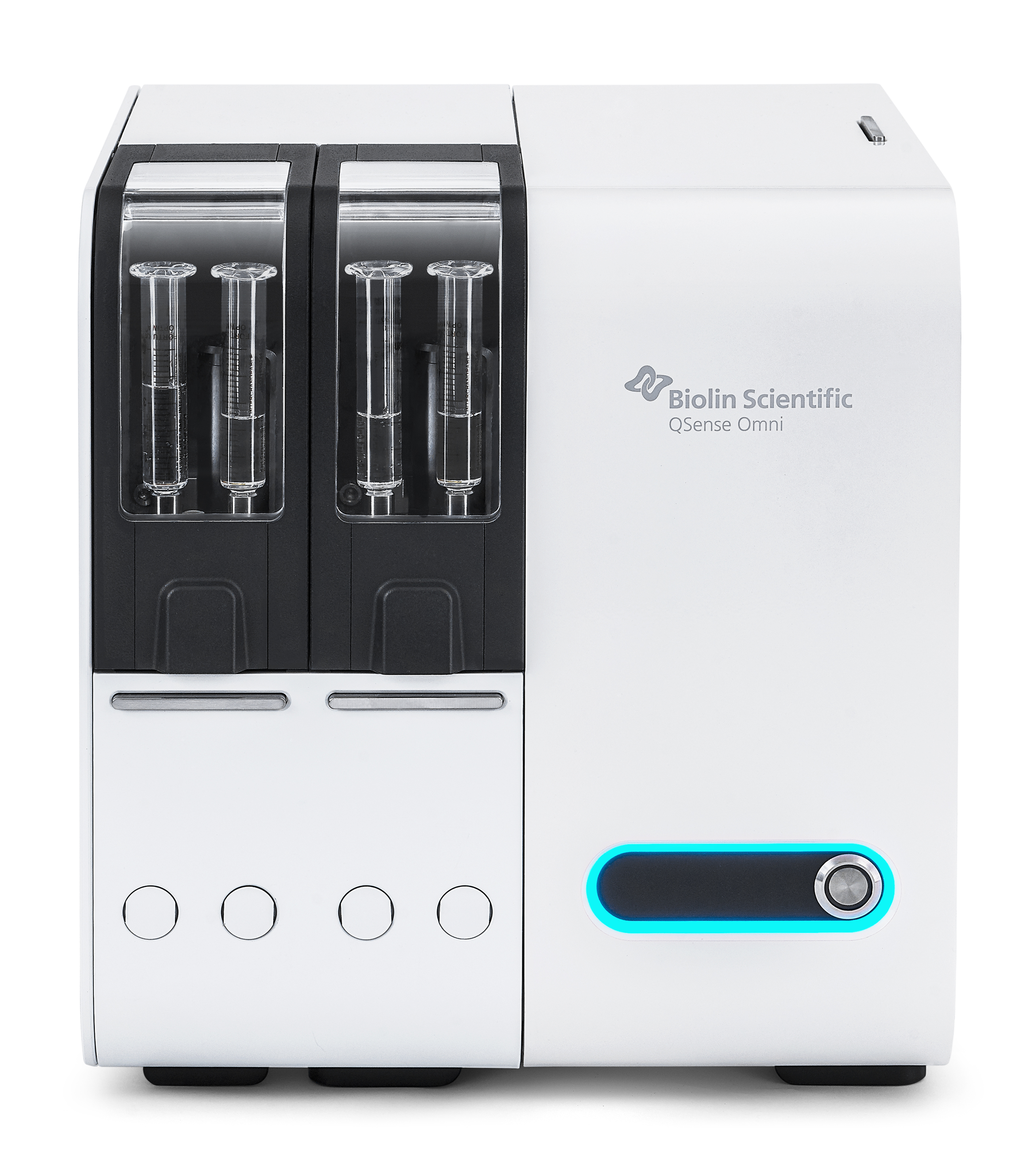

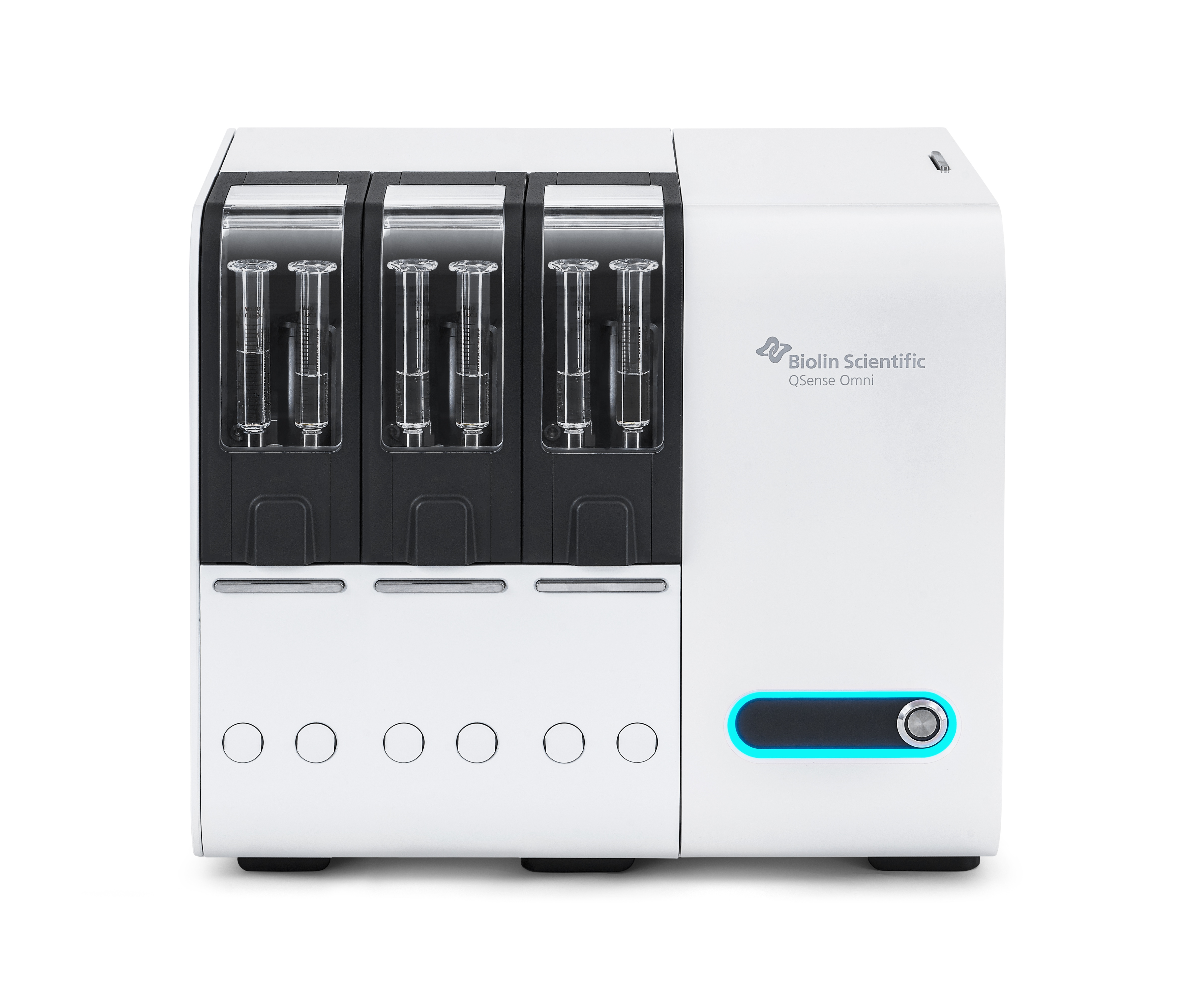

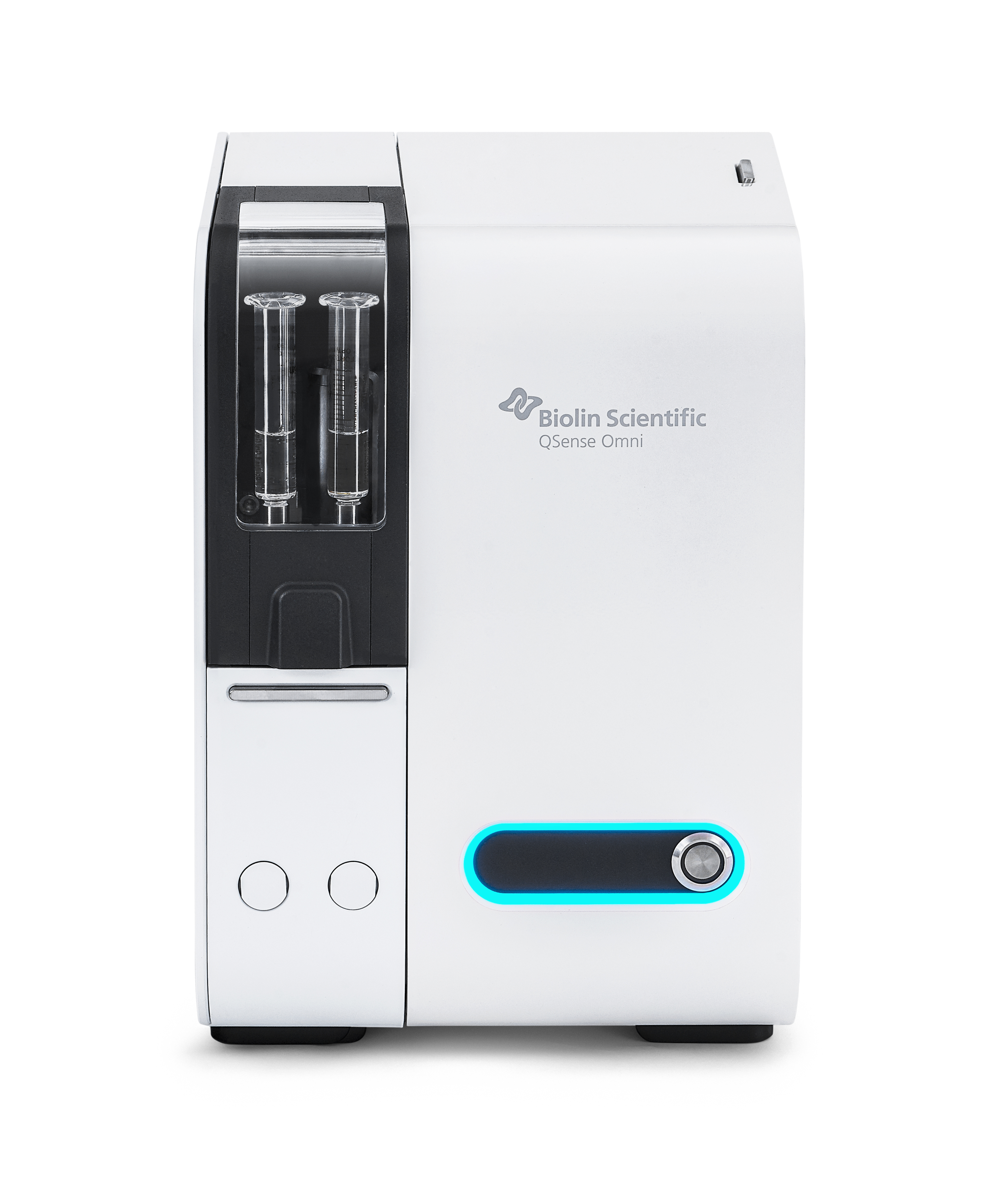

- 1, 2, 3 veya 4 kanallı konfigürasyon; kanal ekleme sonradan yapılabilir
- Her kanal bağımsız sıcaklık kontrolüyle çalışır
- Aynı anda farklı pH, konsantrasyon veya yüzey karşılaştırması
- 2023 reddot Endüstriyel Tasarım ödüllü tasarım
Kurulumdan Temizliğe Otomasyon
Akıllı otomasyon, tekrarlanabilirliği operatörden bağımsız hale getirir. Cihaz her sensörü ve kanalı otomatik kontrol ederek ayarlanan sıcaklığa ulaşıldığını, tüm harmoniklerin bulunduğunu ve taban çizgisinin kararlı olduğunu doğrular; ölçüm sonrası otomatik temizlikle bir sonraki deneye kısa sürede hazır olur.
- Rehberli iş akışı ve sürükle-bırak program oluşturma
- Ölçüm sırasında canlı program düzenleme
- Kullanıcı notları eklenebilen olay günlüğü
- Deney öncesi otomatik kalite kontrolleri
Hızlı ve Yavaş Süreçleri Aynı Ölçümde Yakalayın

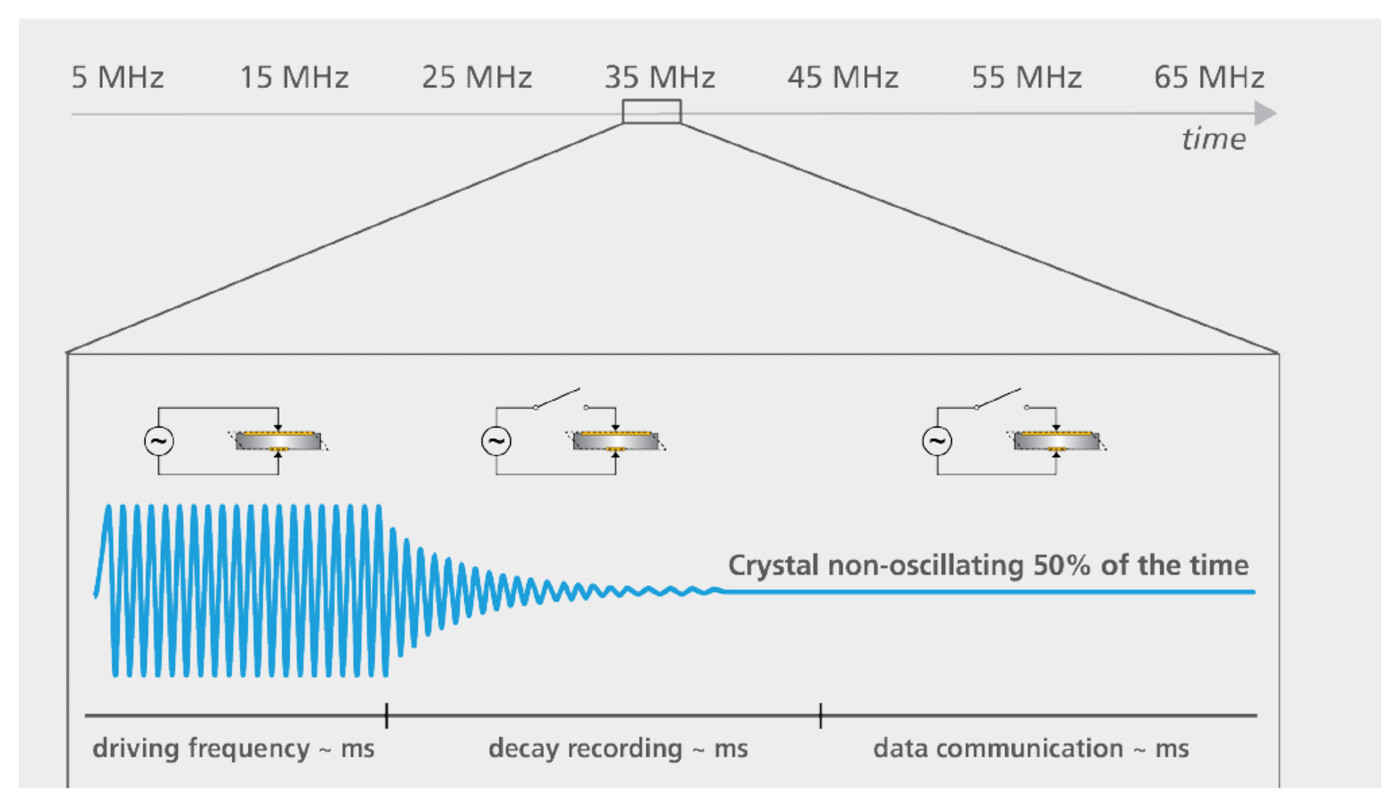

QSense Decay teknolojisi, sensörü uyardıktan sonra sönümleme eğrisini gerilim uygulanmayan koşulda analiz eder. Her uyarım bağımsız ve gerçek f ve D değerleri ürettiği için, büyük frekans kaymalarını kaçırmadan saniyede 300 veri noktasına kadar örnekleme yapabilirsiniz. QSense Smart Tuning ise kalın veya ince, yumuşak veya rijit filmlere göre örnekleme ayarlarını sürekli optimize eder.
QCM-D'yi Tamamlayıcı Tekniklerle Genişletin
Ek hazne ve modüllerle ölçüm koşullarını uygulamanıza göre genişletebilir, QCM-D'yi tamamlayıcı tekniklerle birleştirebilirsiniz.
- Elektrokimya modülü: döngüsel voltametri ve elektrokimyasal empedans ölçümleri
- Pencere modülü: optik erişim, mikroskopi ve ışık uyaranlı reaksiyonlar
- Açık modül: düşük hacimli, durgun koşullarda ölçüm
- Yüksek sıcaklık haznesi: 4–150 °C aralığında tek kanallı ölçüm

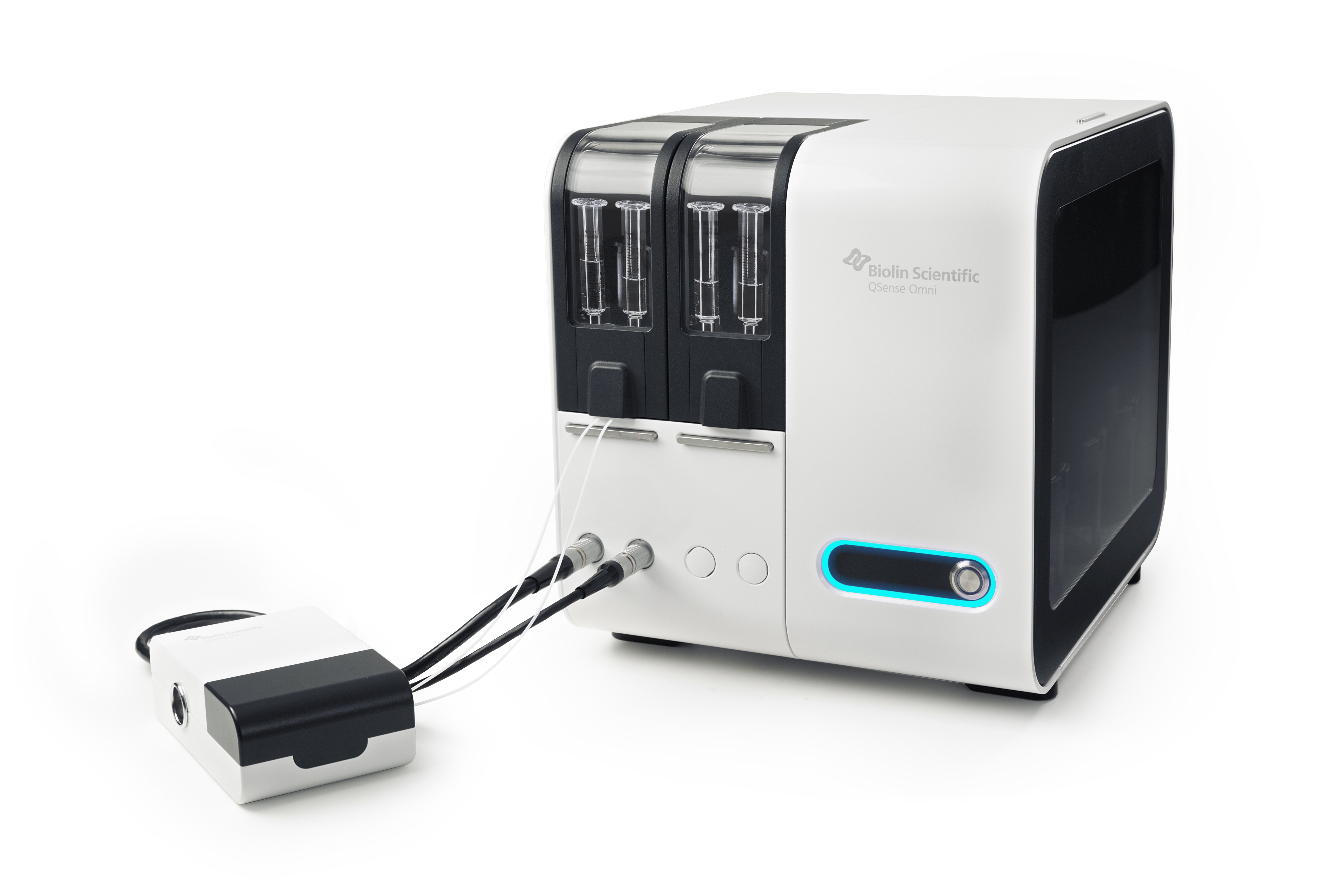

- QSense Orbit: tamamlayıcı ölçümler için ek ünite

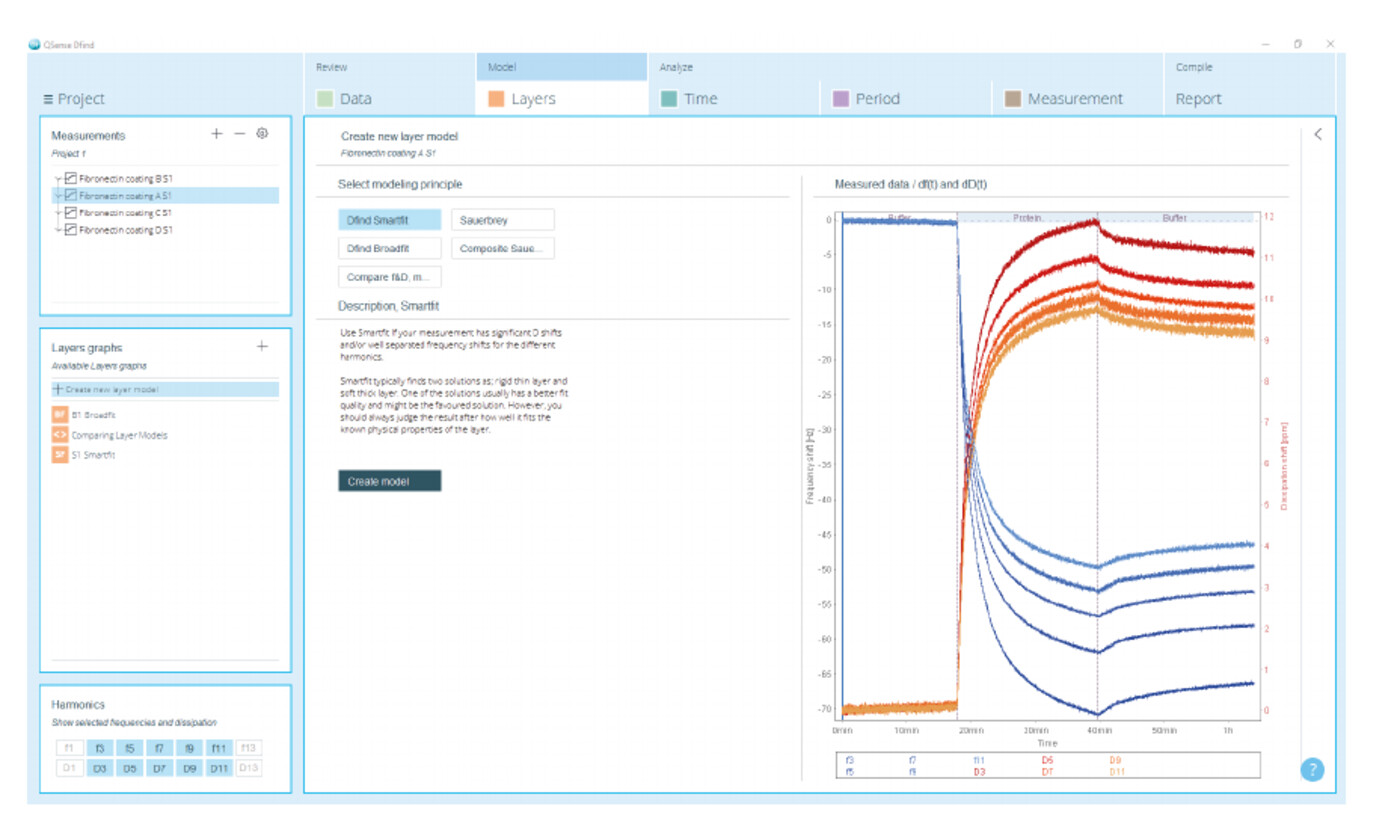

Veriden Sonuca Dfind ile Geçin
Dfind, ham QCM-D verisinden kütle, kalınlık, viskozite ve kayma modülü gibi büyüklükleri çıkarmanızı sağlar. Model uyumunun kalitesini gösteren trafik ışığı göstergeleri ve hazır şablonlar sayesinde analiz adımlarını bir kez kurar, sonraki veri setlerinde tekrar kullanırsınız.
- 5 parametreye kadar otomatik tam viskoelastik modelleme
- 3 modelleme yöntemi ve model uyum kalitesi göstergeleri
- 10'dan fazla hazır veri çıkarım yöntemi
- 100'den fazla veri dosyasını aynı anda işleyen toplu mod
- Şablonların ekip içinde paylaşılabilmesi
Uygulama Alanları
- Biyomoleküler etkileşimler: antikor tayinleri, protein adsorpsiyonu, lipit çift tabakaları ve biyosensör yüzeyleri
- İlaç geliştirme: formülasyon kararlılığı, malzeme uyumluluğu ve nanopartikül yüzey etkileşimleri
- Polimer ve ince film çalışmaları: şişme, çapraz bağlanma ve katman katman film oluşumu
- Enerji malzemeleri: batarya ve yakıt hücresi arayüzlerinde kütle değişiminin izlenmesi
- Temizlik ve yüzey işleme: temizleme etkinliği ve kirlenme (fouling) süreçlerinin nicel takibi
- Filtrasyon ve membran: membran yüzeyinde tutunma ve ömür değerlendirmesi
| Ölçüm Kanalı | 1–4 (sonradan yükseltilebilir) |
| Çalışma Sıcaklığı | 4–70 °C (ek hazne ile 150 °C'ye kadar) |
| Sensör (Frekans Aralığı) | 5 MHz (1–72) |
| Ölçülen Harmonik Sayısı | 7 (tam viskoelastik modelleme) |
| Sensör Üzerindeki Hacim | ~20 µl |
| Minimum Numune Hacmi | ~90 µl |
| Akış Hızı | 1–200 µl/dk (tipik 20 µl/dk) |
| Maksimum Zaman Çözünürlüğü | Saniyede 300 veri noktası |
| Tespit Sınırı (LOD) | 0,24 ng/cm² |
| Minimum Gürültü | Frekans: 0,0045 Hz / Kütle: 0,08 ng/cm² / Enerji yitimi: 1 × 10⁻⁹ |
| Uzun Dönem Kararlılığı | Frekans: < 0,25 Hz/sa / Enerji yitimi: < 0,04 × 10⁻⁶ /sa / Sıcaklık: < 0,003 °C/sa |

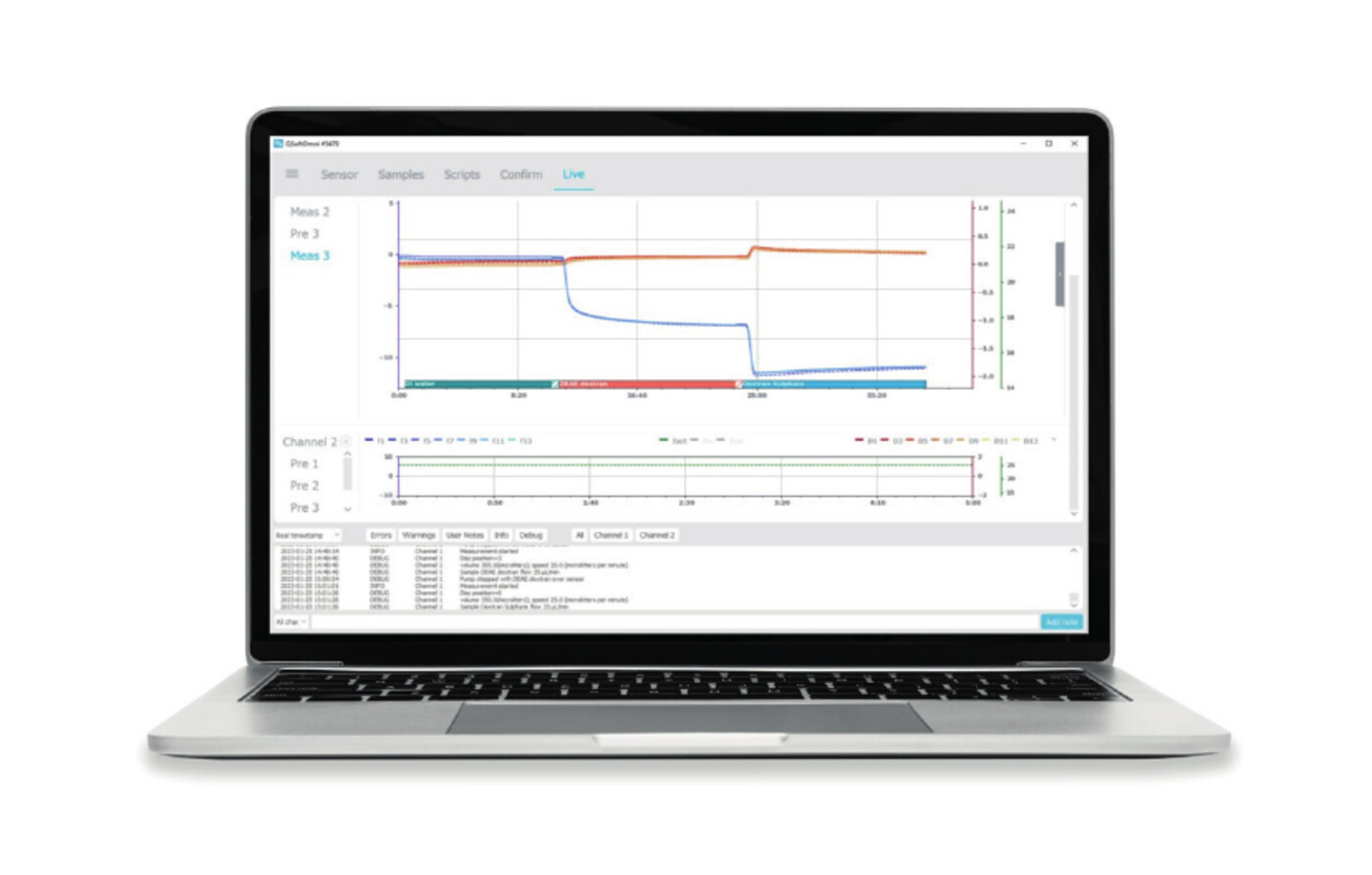

| Veri Toplama Yazılımı | QSoft Omni — rehberli iş akışı, otomatik kalite kontrolleri, canlı düzenlenebilir ölçüm programları |
| Analiz Yazılımı | Dfind — kütle, kalınlık, viskozite, kayma modülü, kinetik; toplu işleme ve şablon desteği |
| Bilgisayar Gereksinimi | Intel Core i5, 8 GB RAM, 1920×1080 ekran çözünürlüğü, USB 2.0 |
| İşletim Sistemi | Windows 10 ve üzeri |
