Linseis TMA Termomekanik Analiz Sistemleri

Hangi platformun sizin uygulamanıza fayda sağlayacağını sıcaklık aralığı ve uygulayacağınız yük belirler: oda sıcaklığına yakın polimer, kaplama ve kompozit işleri için TMA L71, kriyojenik bölgeye inen ölçümler ve daha yüksek kuvvet gerektiren numuneler için TMA L71 EM, seramik ve metallerde 1600 °C’ye kadar uzanan işler için TMA L72. Aynı çözünürlüğe sahip üç sistem arasındaki farklar sıcaklık aralığında, uygulanabilen kuvvette ve dinamik ölçüm kabiliyetinde yer alır.

TMA L71 — Beş Farklı Yükleme Modunu Tek Cihazda Deneyin

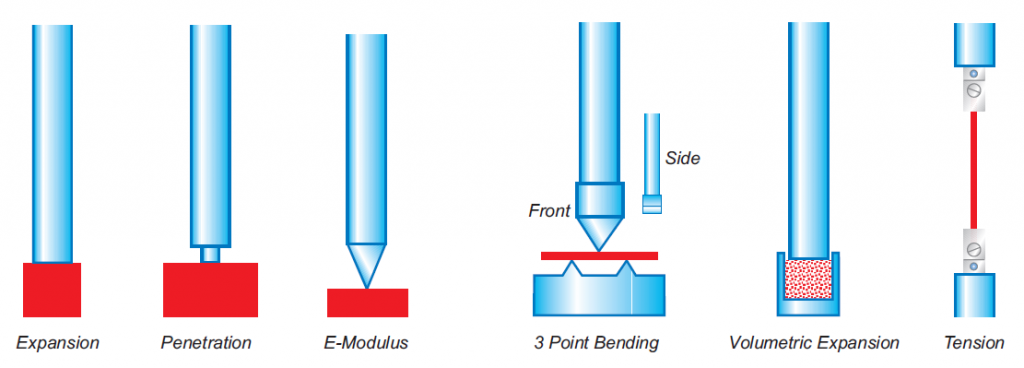

TMA PT 1000 (TMA L71) ile numuneyi düşük ve sabit yük altında ısıtarak lineer ısıl genleşmeyi, hacim değişimlerini, faz geçişlerini, sinterleme sürecini, yumuşama noktasını, dönüşüm noktalarını ve şişme davranışını izleyebilirsiniz. Yükü kademeli olarak artırdığınızda penetrasyon, geçiş ve karşılaştırma testleri ile 3 nokta eğilme testi yapabilirsiniz. Cihaz oda sıcaklığından 1000 °C’ye kadar çalışır ve −150 °C’ye inebilmek için düşük sıcaklık seçeneği bulunur. Vakum sızdırmaz tasarım ve isteğe bağlı gaz denetimi sayesinde statik ve dinamik atmosferde ölçüm yapabilirsiniz.

Çok sayıda numune tutucu seçeneği, silindirik ve sıvı numunelerin yanı sıra film ve elyaf numunelerin de ölçülmesine olanak tanır.

• Tipik malzemeler: kompozitler, cam, polimerler, elastomerler, boya ve vernikler
• Kuvvet 1 N ya da 5,7 N’a kadar, frekans 1 Hz
• Altın, gümüş, platin, alüminyum, Al₂O₃, grafit, tungsten ve paslanmaz çelik kroze seçenekleri
• Manuel, yarı otomatik ya da MFC denetimli gaz kutuları; rotary ve turbomoleküler pompalı vakum sistemi
• İsteğe bağlı DTA sinyali hesaplama yazılımı ve gaz analizi

TMA L71 EM — Kriyojenik Bölgede Ölçün, Yükü 20 N’a Çıkarın

TMA L71 EM sürümü aynı platformu iki yönde genişletir. Cryo seçeneğiyle ölçüm aralığı yaklaşık −260 °C ile +220 °C arasına taşınır; standart fırınla −150 °C’den 1000 °C’ye kadar çalışabilirsiniz. Uygulanabilen kuvvet 20 N’a kadar çıktığı için numune boyutunu büyütüp daha sert malzemeleri de aynı cihazda inceleyebilirsiniz. Böylece oda sıcaklığının çok altındaki faz geçişleri ve genleşme davranışı, ayrı bir cihaza gerek kalmadan ölçülür.

TMA L72 — 1600 °C’ye Kadar Statik ve Dinamik Ölçümü Birlikte Yürütün

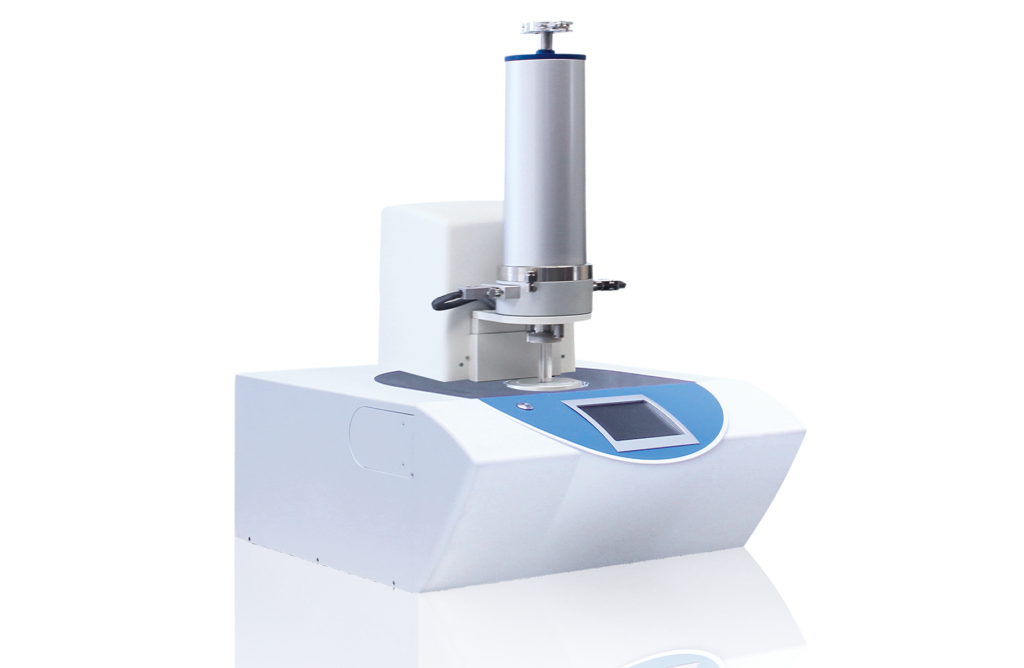

TMA PT 1600 (TMA L72), dahili kuvvet/frekans jeneratörü sayesinde hem statik hem dinamik ölçümleri aynı cihazda yürütür. 1600 °C’ye uzanan sıcaklık aralığı, seramik, metal ve yüksek sıcaklıkta çalışan kompozitleri kendi kullanım sıcaklıklarında incelemenizi sağlar. Çok sayıda ölçüm sistemiyle elyaf, çubuk, film ve silindir geometrilerini ölçebilirsiniz; numune boyunun elle ya da online girilmesini sağlayan kumpas aksesuarı, hazırlık aşamasındaki okuma hatasını ortadan kaldırır.

• Sıcaklık oda sıcaklığından 1600 °C’ye, temas basıncı 1 N ya da 5,7 N’a kadar
• Frekans 1 Hz ya da 5 Hz — viskoelastik davranış, elastisite modülü ve sönümleme
• Yazılım seçeneği olarak hız denetimli sinterleme (RCS)
• Numune hazırlama cihazları, çeşitli numune tutucular, gaz kutuları, rotary ve turbomoleküler pompa vakum sistemi, LN₂ soğutma

Dinamik TMA ile Viskoelastik Davranışı Görün

Dinamik TMA (DTMA) ölçümünde numuneye sinüzoidal bir kuvvet ve doğrusal bir sıcaklık rampası birlikte uygulanır, oluşan yanıt ölçülür. Proba uygulanan kuvvet, tanımladığınız frekansa göre kendiliğinden değişir. Böylece malzemenin frekans ve sıcaklık bağımlılığı, viskoelastik davranışı, elastisite modülü ve sönümleme değerleri belirlenir.

Sıcaklığı ve Atmosferi Birbirinden Bağımsız Ayarlayın

Sıcaklık ve atmosfer ayrı ayrı denetlenir; süpürme gazını düzenleyen kütle akış denetleyicisi (MFC) isteğe bağlı olarak eklenebilir. Vakum sızdırmaz hücre tanımlı atmosfer altında ölçüme olanak tanır, böylece oksidasyona duyarlı numuneler de bozulmadan ölçülür. TMA Platinum serisi için sunulan fırın seçenekleri, hızlı ısınma ve soğuma süreleriyle birlikte ölçüm aralığının tamamında kararlı sıcaklık denetimi sağlar.

Sonucu Standarda Dayandırın

Tüm TMA cihazları DIN 51 005, ASTM D 3386, ASTM E 831, ASTM D 696 ve ISO 11359 (Bölüm 1–3) standartlarına uygun çalışır. Raporladığınız genleşme katsayısı ve geçiş sıcaklıkları, müşterinizin ya da denetçinizin beklediği yöntemle üretilmiş olur.

Değerlendirmeyi Yazılıma Bırakın

Linseis termal analiz yazılımı, ölçümün hazırlanmasından değerlendirilmesine kadar bütün adımları tek pakette toplar; cihaza özgü ayarlar, veri saklama ve değerlendirme aynı arayüzden yürütülür.

• Cam geçişi ve yumuşama noktası tayini
• Serbestçe ayarlanabilen otomatik yumuşama noktası kapatması (sistem koruması)
• Mutlak ya da bağıl büzülme/genleşme gösterimi
• Teknik ve fiziksel genleşme katsayılarının hesaplanması (Alpha Phys, Alpha Tech, bağıl genleşme L/L₀)
• Hız denetimli sinterleme (yazılım seçeneği) ve sinterleme süreci değerlendirmesi
• Otomatik sıfır noktası ayarı ve sistem düzeltmesi (sıcaklık, sıfır eğrisi)
• Otomatik prob temas basıncı denetimi ve serbestçe ayarlanabilen kuvvet
• Yoğunluk tayini ve elastisite modülü
• İstatistiksel eğri değerlendirmesi, eğri aritmetiği, EXCEL® ve ASCII dışa aktarım

Yükü Kaldırdığınızda: Dilatometre mi, TMA mı?

Numuneye yük uygulamadan yalnız ısıl genleşmeyi ölçmeniz gerekiyorsa, Linseis DIL Dilatometre Sistemleri sayfasında ailenin tamamını görebilirsiniz. Cam geçişini boyut değişimi yerine ısı akışı üzerinden görmek isterseniz Linseis DSC kalorimetre sistemlerine de göz atabilirsiniz.

Uygulama Alanları

• Polimer ve elastomer karakterizasyonu: cam geçişi ile yumuşama noktasının tayini ve uygulanan yükün geçiş sıcaklığına etkisinin görülmesi.
• Seramik ve toz metalurjisi: sinterleme büzülmesinin izlenmesi, hız denetimli sinterleme ile fırın programının ölçümün kendisine göre ayarlanması.
• Cam ve kaplamalar: yumuşama davranışının ve genleşme katsayısı uyumunun değerlendirilmesi.
• Kompozit malzemeler: farklı yönlerdeki genleşme katsayılarının ve katman uyumsuzluğundan doğan gerilmenin incelenmesi.
• Metal ve alaşımlar: 3 nokta eğilme testiyle elastisite modülünün belirlenmesi.
• Yapı malzemeleri: bağıl nemin genleşme davranışına etkisinin ölçülmesi.
• Boya ve vernikler: film numunelerde yumuşama ve genleşme davranışının izlenmesi.
