Linseis DIL Dilatometre Sistemleri

‍

Linseis dilatometre ailesi tek bir ölçüm prensibinin dokuz farklı konfigürasyonda gerçekleştirilmesini barındırır: itme çubuklu (push-rod) sistemler, temassız optik ölçüm, lazer interferometre ve indüksiyon ısıtmalı su verme dilatometreleri.

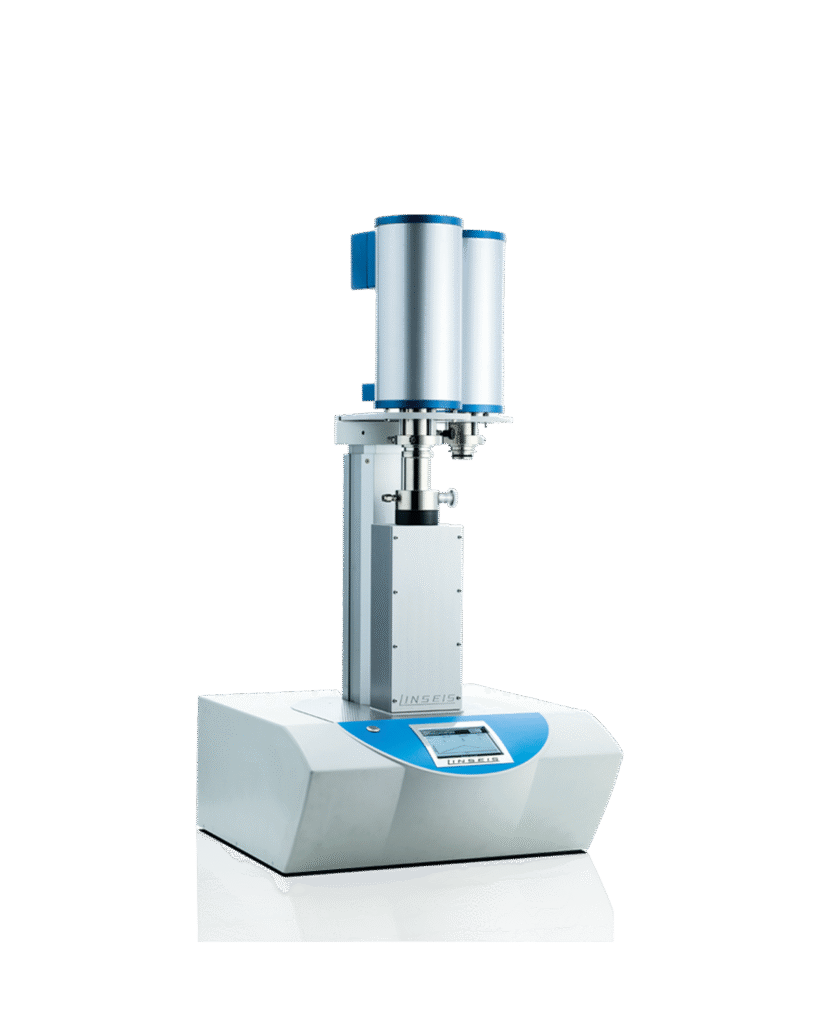

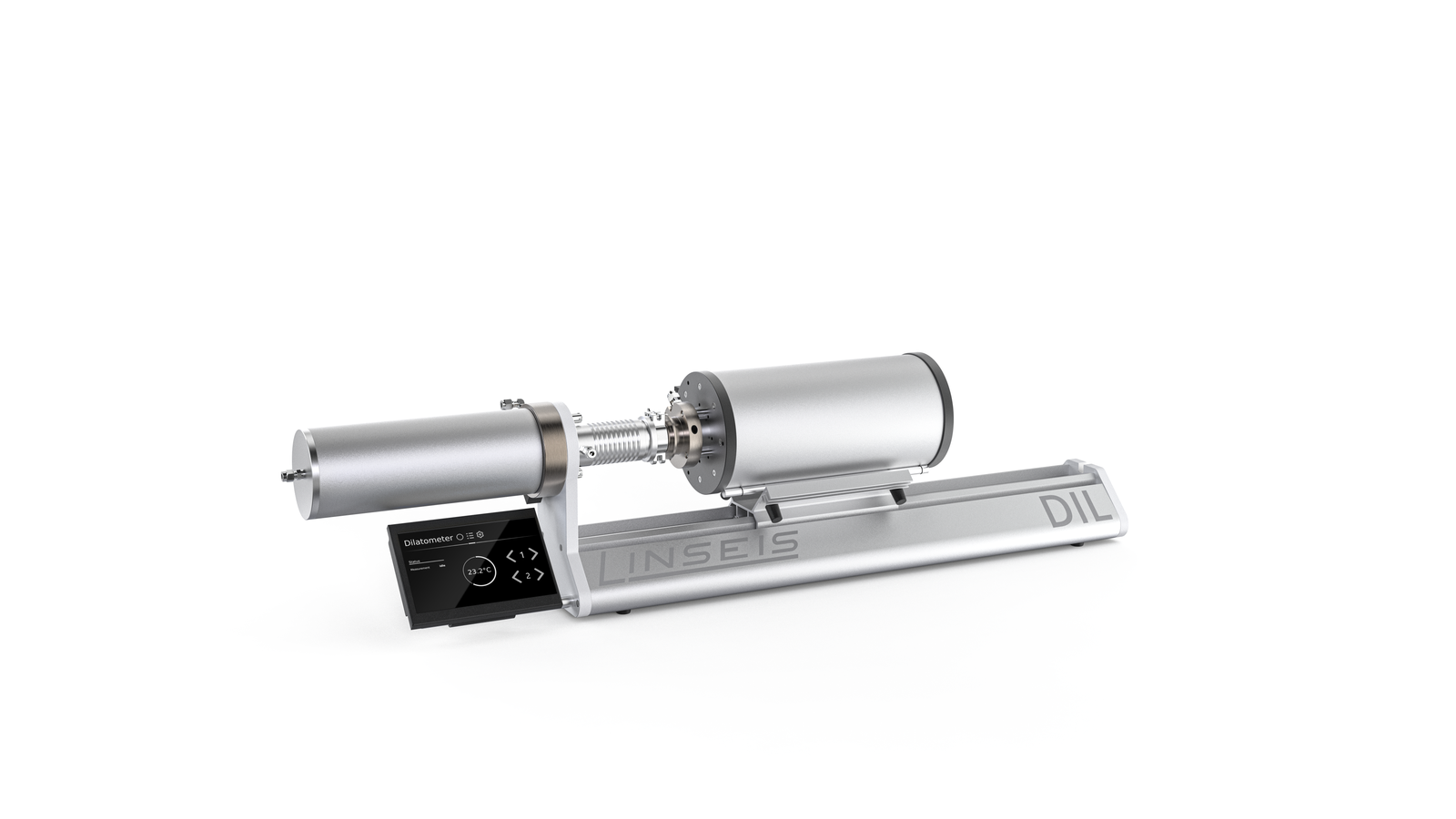

DIL L75 Horizontal / Vertical

Ailenin en geniş çalışma aralığına sahip modeli. Yatay kurulum ile konfigürasyona bağlı olarak −180 °C'den 2800 °C'ye, dikey kurulum −263 °C'den 2800 °C'ye kadar ölçümler yapılabilir; dikey konfigürasyon ise kriyojenik sıcaklıklara inilerek süperiletken ve düşük sıcaklık malzemelerinin çalışılmasına imkan sağlar. LVDT ve optik enkoder olmak üzere iki ölçüm sistemi arasında seçim yapabilirsiniz: LVDT 0,03 nm çözünürlükle ±2500 µm aralığında, optik enkoder 0,1 nm çözünürlükle ±25000 µm aralığında çalışır. Büyük sinterleme büzülmelerinde optik enkoder, numuneyi yeniden konumlandırma ihtiyacını ortadan kaldırır.

•      Otomatik numune boyu algılama ve kuvvet modülasyonu standart

•      Kullanıcının değiştirebildiği SiO₂, Al₂O₃ ve grafit numune tutucular

•      Yüksek vakum sızdırmazlığı; inert, oksitleyici ve indirgeyici atmosferler

•      ΔL/L₀ tekrarlanabilirliği ‰0,01, doğruluğu ‰0,02

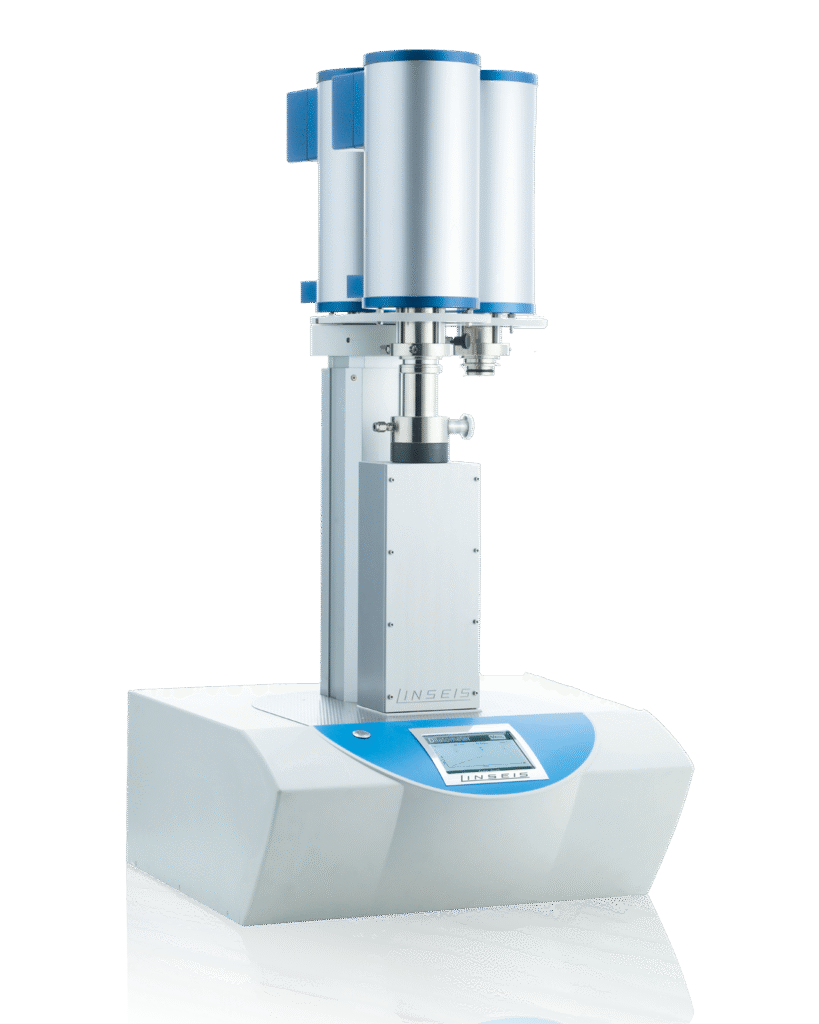

DIL L75 Quattro

Dört bağımsız ölçüm sensörüyle dört numuneyi aynı anda, aynı sıcaklık programı altında ölçebilir. Çift itme çubuklu dilatometrelere kıyasla üç kat verimlilik kapasitesi ile kalite kontrol çalışmalarınızda kafile içi karşılaştırma yapmanız gereken durumlarda dört numunenin aynı fırın geçmişini paylaşması, ölçümler arası sapmayı da ortadan kaldırır.

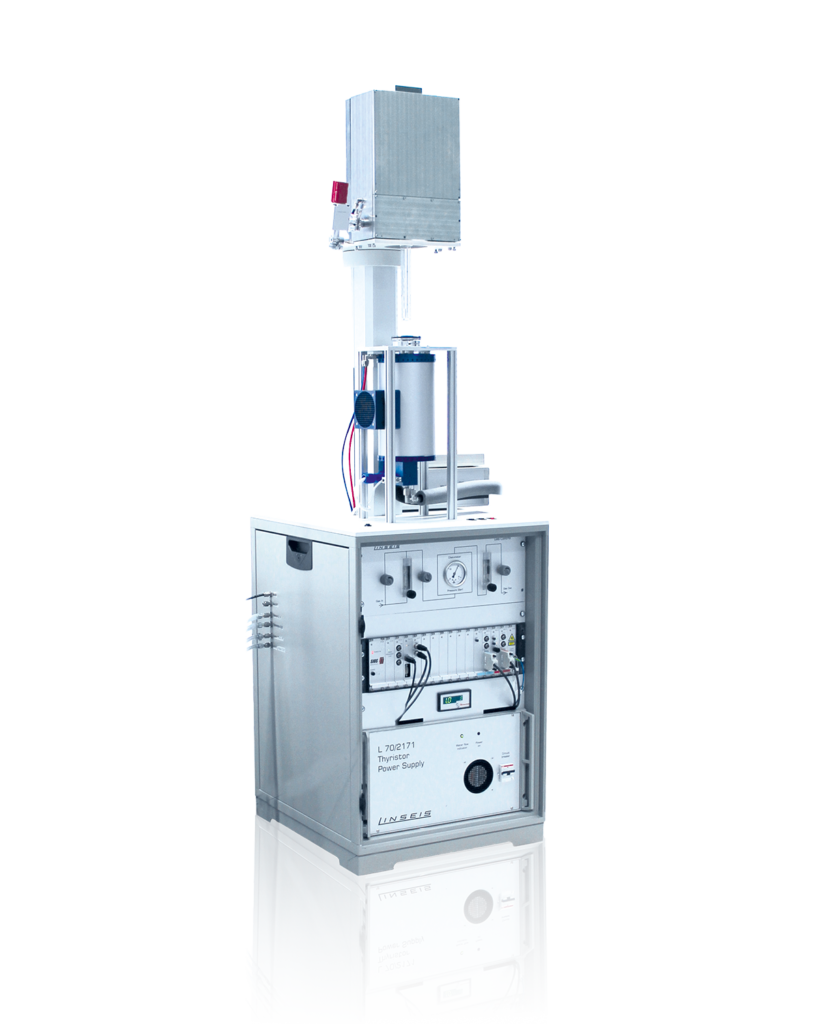

DIL L73 Laser

Lazer interferometre ile ölçüm yapan bu model, düşük genleşmeli malzemelerde — cam seramikler, Invar tipi alaşımlar, optik altlıklar — itme çubuklu sistemlerin ayırt edemeyeceği boy değişimlerini yakalar. Numuneye temas eden bir itme çubuğu bulunmadığı için yumuşak ve kırılgan numunelerde deformasyon riski de ortadan kalkar.

DIL L74 OD

Optik dilatometre, numunenin gölge profilini yüksek çözünürlüklü bir CCD kamerayla izleyerek boy ve hacim değişimini hesaplar; itme çubuğunun uyguladığı kuvvet devreden çıktığı için yumuşak, ince ya da ölçüm sırasında eriyen numunelerde sonuç temas basıncıyla bozulmaz. Aynı malzemenin itme çubuklu ve optik dilatometrede ölçüldüğünde belirgin farklı sonuçlar alınması, sinterleme çalışmalarında bu ayrımın önemini ortaya koyar. Yatay tasarımı sayesinde katı, sıvı ve katı–sıvı faz geçişleri özel bir adaptörle, sert folyolar ise ayrı bir numune tutucuyla ölçülebilir.

•      Sekiz fırın konfigürasyonu −150 °C ile 2400 °C arasını kapsar

•      Isıl genleşme ve CTE, lineer ve hacimsel genleşme, sinterleme kinetiği, sinterleme çarpılması ve birlikte sinterleme

•      Cam viskozitesi, eriyik infiltrasyonu ve filtrasyonu, korozyon davranışı

•      Gerçek zamanlı tek kare ya da video kaydı; opsiyonel DSC modülü

Kül erime davranışı, karakteristik sıcaklıklar (yumuşama, küre, yarım küre, akma) ve temas açısı ölçümleri aynı L74 platformunun ısıtmalı mikroskop kurulumuyla gerçekleştirilebilir.

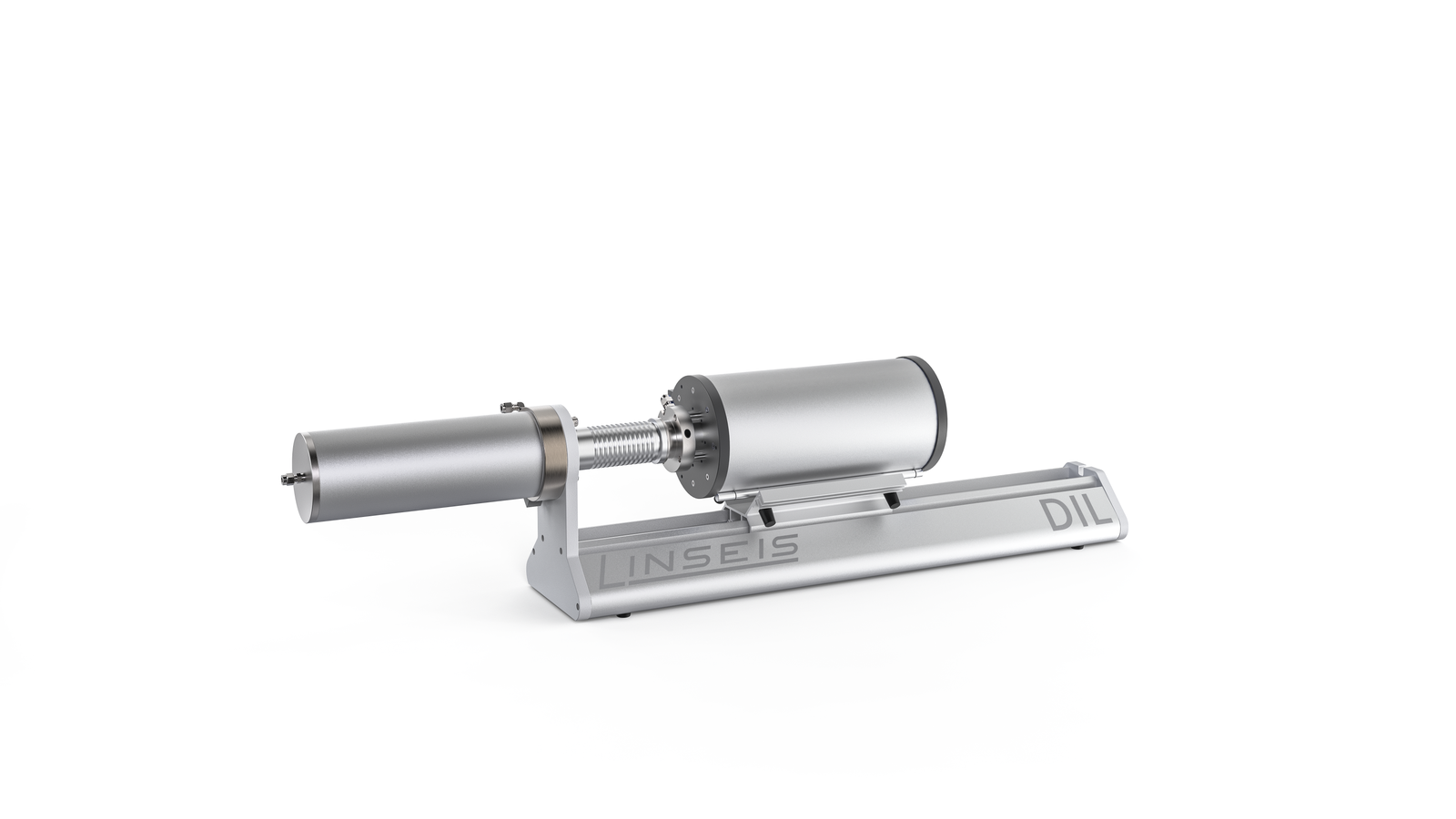

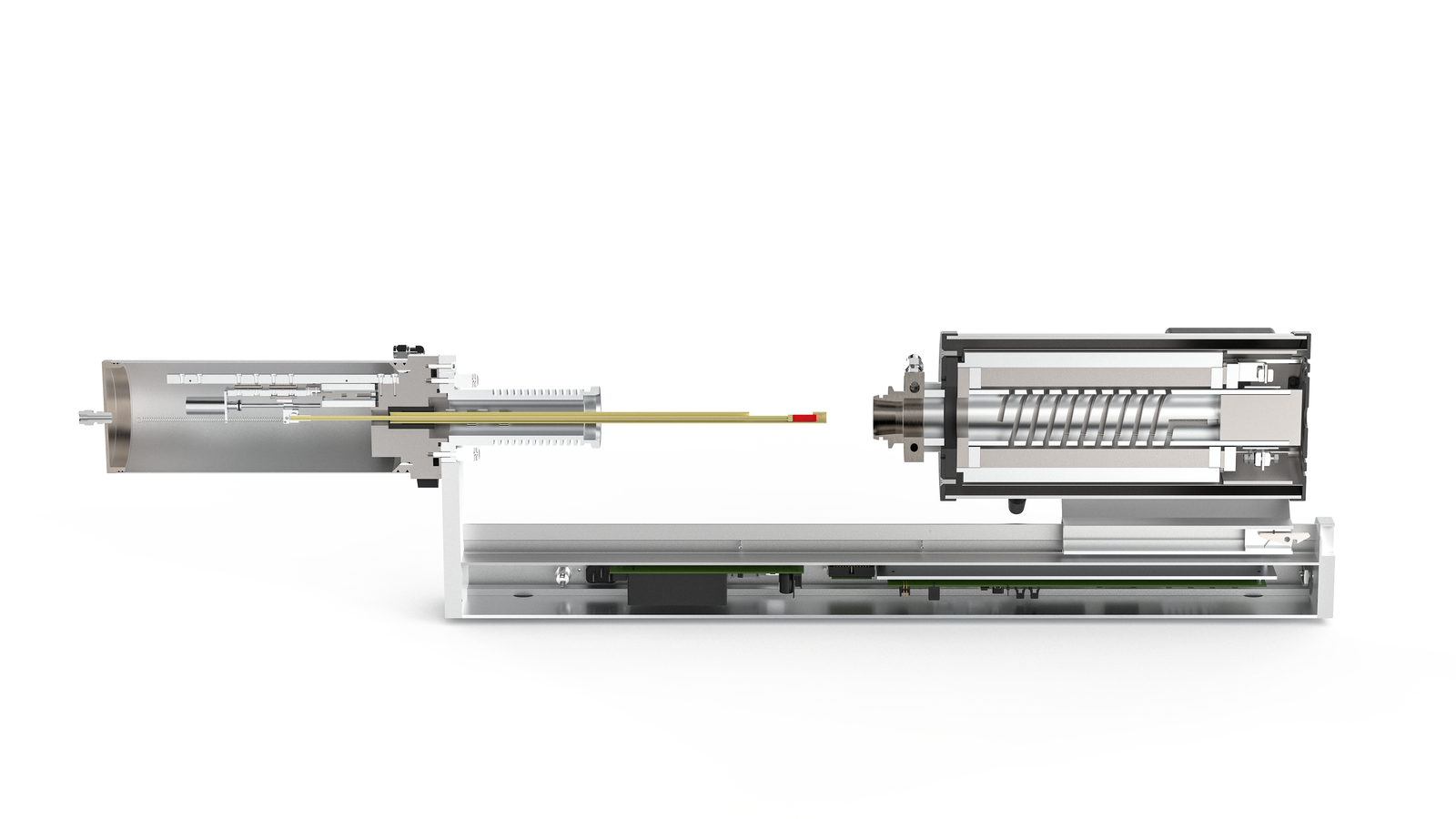

DIL L76 Horizontal

Rutin CTE ve sinterleme ölçümü yapan üretim ve eğitim laboratuvarları için tasarlanmış yatay kurulum. RT–1600 °C aralığı, 0,05 nm ΔL çözünürlüğü ve ‰0,01 tekrarlanabilirlik sunar; araştırma modellerinin genişletilebilirliğinden feragat ederek daha düşük bir yatırımla aynı ölçüm kalitesine ulaşabilirsiniz.

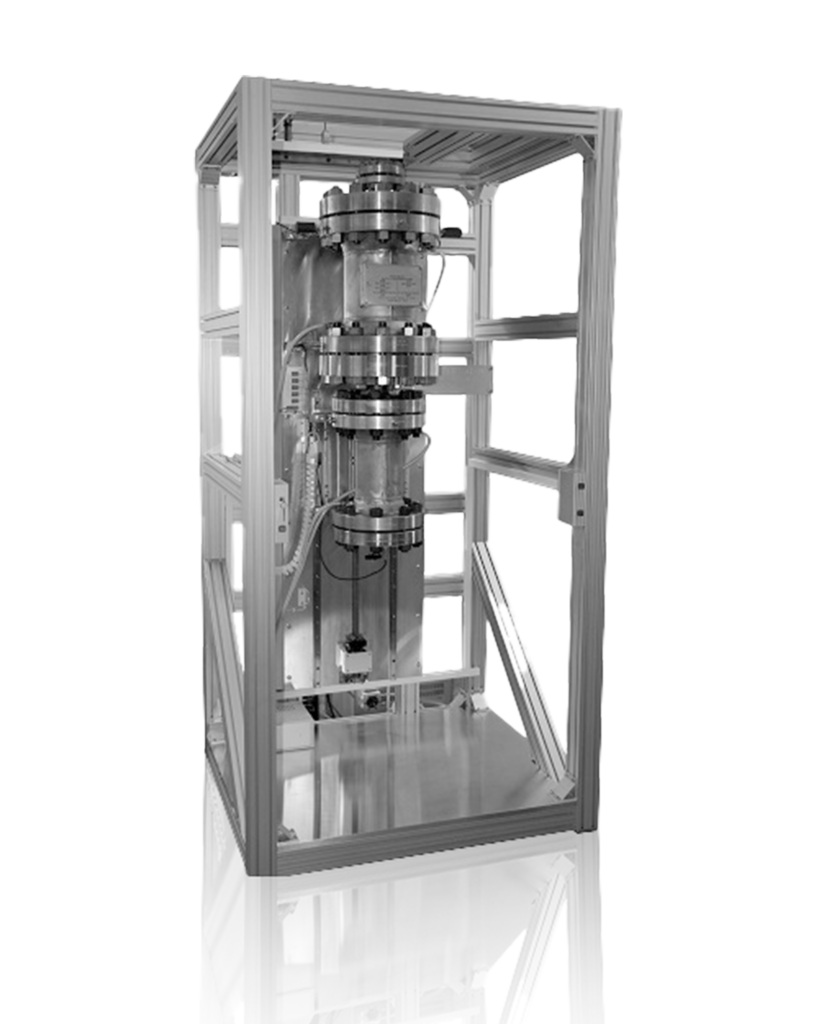

DIL HP L70

Sinterleme ve faz dönüşümü davranışının basınca bağlı değiştiği durumlarda — hidrojen depolama malzemeleri, yakıt hücresi bileşenleri, yüksek basınçlı katalizör altlıkları — ölçümü atmosfer basıncında yapmak yanıltıcı sonuç verir. HP L70, numuneyi 150 bar'a kadar basınç altında tutarak gerçek proses koşullarında ölçüm yapmanızı sağlar. İki konfigürasyon arasında seçim yapılabilir: HP/1 daha yüksek basınç (150 bar / 1100 °C), HP/2 daha yüksek sıcaklık (100 bar / 1800 °C) sağlar.

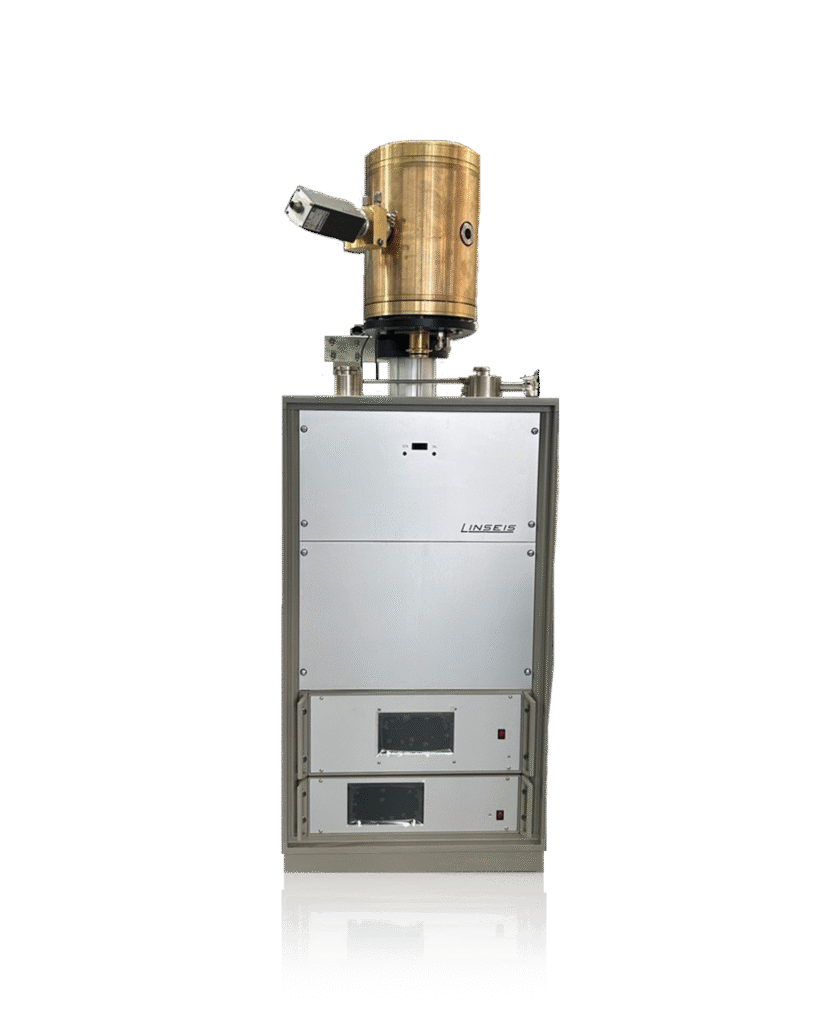

STA/DIL L80

Eşzamanlı termal analiz ile dikey dilatometriyi tek cihazda birleştirir: kütle değişimi (TG), ısıl etkiler (DSC veya DTA) ve boyutsal değişim aynı numuneden, aynı sıcaklık geçmişinde, 2800 °C'ye kadar ölçülür. Sinterleme çalışmalarında büzülmenin hangi kütle kaybı ya da hangi faz dönüşümüyle eşleştiğini ayrı deneylerden çıkarmak zorunda kalmazsınız. Aynı sistem STA eşzamanlı termal analiz ailesinin de bir üyesidir.

DIL L78 RITA

İndüksiyon fırınıyla saniyede 4000 K'e varan ısıtma ve soğutma hızlarına ulaşan bu model, çelik ve alaşımların dönüşüm kinetiğini doğrudan ölçer; TTT, CCT ve CHT diyagramlarını doğrudan deneyden üretebilirsiniz. Üç kurulum sunulmaktadır: yalnız su verme (Q), su verme ve basma deformasyonu (Q/D), su verme, basma ve çekme (Q/D/T). Deformasyonlu kurulumlar 22 kN'a kadar kuvvet uygulayarak sıcak şekillendirme simülasyonu yapmanıza imkân verir.

•      Numuneye kaynatılmış üç adede kadar termokupl ile doğrudan sıcaklık ölçümü

•      1 kHz'e kadar veri örnekleme; sıcaklık, boy ve kuvvet eşzamanlı kaydedilir

•      5 nm boy değişimi çözünürlüğü (opsiyonel 1 nm), 24 bit veri çözünürlüğü

•      Strok, kuvvet ve gerçek şekil değiştirme hızı kontrol modları

DIL L75 Nuclear

Dikey L75 platformunun mekanik ve elektronik bileşenleri birbirinden ayrılabildiği için ölçüm ünitesi eldiven kutusu içine, elektronik ise dışına konumlandırılabilir. Nükleer yakıt, bertaraf matrisi ve aktinit içeren malzemelerde standart dilatometrelerle çalışılamayan numuneleri ölçmenizi sağlar. Linseis'in nükleer hattının üçüncü ayağı olarak STA L81 Nuclear ve LFA L52 Nuclear ile aynı laboratuvar altyapısını paylaşır.

Uygulama Alanları

•      Seramik ve refrakter: sinterleme büzülmesi, sinterleme başlangıç sıcaklığı ve hız kontrollü sinterleme ile proses optimizasyonu.

•      Metal ve metalurji: TTT, CCT ve CHT diyagramları, ostenit dönüşümü, sıcak şekillendirme simülasyonu.

•      Cam: yumuşama noktası, cam geçiş sıcaklığı, genleşme uyumu ve mühürleme camı seçimi.

•      Kömür ve kül: sinterleme ve genleşme davranışı; karakteristik kül erime sıcaklıkları ısıtmalı mikroskop kurulumuyla belirlenir.

•      Yapı malzemeleri: çimento, beton ve tuğlada ısıl genleşme ve boyut kararlılığı.

•      Elektronik ve yarı iletken: altlık–kaplama genleşme uyumu, düşük genleşmeli alaşım karakterizasyonu.

•      Enerji: katı oksit yakıt hücresi bileşenleri ve hidrojen depolama malzemelerinde basınç altında genleşme.

•      Nükleer: yakıt ve bertaraf matrislerinde eldiven kutusu içinde ısıl genleşme ölçümü.

‍
