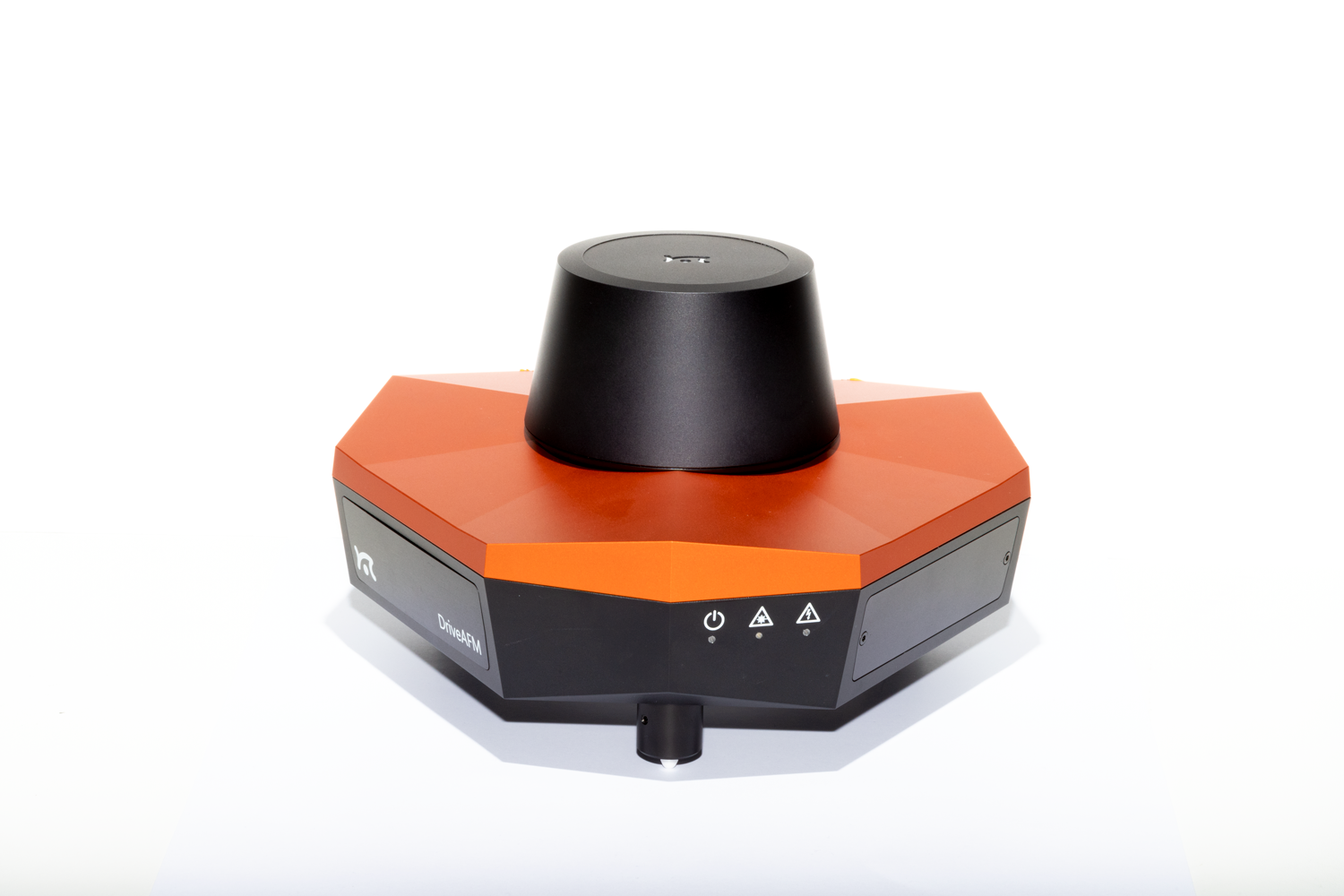

Nanosurf DriveAFM Yüksek Çözünürlüklü Atomik Kuvvet Mikroskobu (AFM)
DriveAFM, hava ve sıvı ortamda atomik basamak çözünürlüğünde görüntüleme ile kuvvet spektroskopisini tek platformda birleştiren, uç tarayıcı (tip-scanning) tasarımlı yüksek çözünürlüklü atomik kuvvet mikroskobudur. Fototermal uyarımlı CleanDrive teknolojisi, 28 bit CX kontrol ünitesi ve tam motorizasyonu ile DNA çift sarmalından yarı iletken yapılara kadar uzanan bir numune yelpazesinde kararlı ölçüm sağlar.
1997'den bu yana taramalı prob mikroskobunu laboratuvar tezgâhına sığdıran İsviçreli Nanosurf'ün amiral gemisi araştırma sistemi olan DriveAFM, yaklaşık otuz yıllık taramalı prob mikroskopisi deneyimini otomasyon, tekrarlanabilirlik ve düşük gürültü tabanı gibi modern beklentilere karşılık verecek şekilde bir araya getirir.
Uç Tarayıcı Tasarımıyla Numunenize Göre Değil, Sorunuza Göre Çalışın

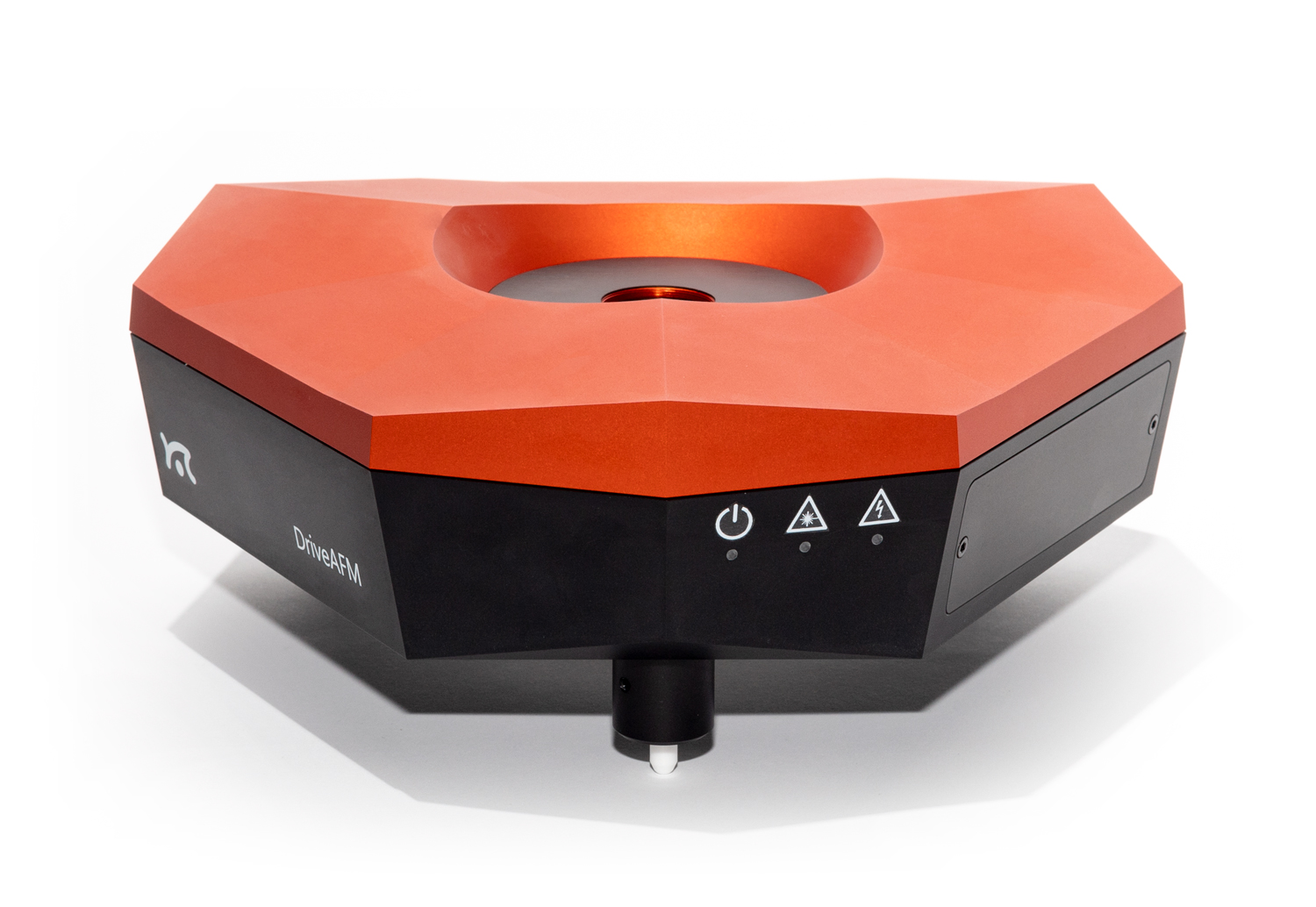

DriveAFM'de tarayıcı numuneyi değil ucu hareket ettirir. Numune boyutu ve ağırlığı tarama performansını etkilemediğinden, küçük bir hücre kültürü kabıyla ağır bir malzeme parçasını aynı sistemde, aynı çözünürlükte inceleyebilirsiniz.
- Numune boyutu ve şekli tarama alanını sınırlamaz
- Ağır ve büyük numunelerde performans kaybı olmaz
- Ters mikroskoba entegre veya bağımsız (DIMO ile) çalışma
CleanDrive ile Sıvı Ortamda da Temiz Rezonans
Piezo uyarımlı sistemlerde sıvı ortamda ortaya çıkan yapay rezonans tepeleri, hangi tepenin gerçek kantilever rezonansı olduğunu belirsizleştirir. CleanDrive, kantileveri 785 nm'lik bir lazerle fototermal olarak uyarır; sapma ölçümü ise 840 nm'de ayrı bir yolda yapılır. Böylece hava ve sıvıda aynı temizlikte bir frekans tepkisi elde edersiniz.
- 785 nm fototermal uyarım, 840 nm sapma dedeksiyonu
- Sıvı ortamda yapay rezonanslardan arınmış frekans tepkisi
- Uzun süreli ölçümlerde sürüklenmeye karşı kararlılık
- Küçük kantileverlerle yüksek hızlı görüntüleme
WaveMode ile Hassas Numuneleri Yormadan Görüntüleyin
WaveMode, rezonans dışı (off-resonance) bir görüntüleme modudur ve kantileveri hem algılayıcı hem de uyarıcı olarak kullanır. Uç-numune etkileşim kuvvetini düşük tutarak yumuşak biyolojik numuneleri ve kolay zarar gören ince filmleri koruduğu gibi, ucun keskinliğini de uzun süre muhafaza eder.
28 Bit Çözünürlük, Tarama Alanının Tamamında
CX kontrol ünitesinin 28 bit çözünürlüğü, 100 µm × 100 µm × 20 µm'lik tarama hacminin tamamında yüksek çözünürlüklü veri toplamanızı sağlar. Geniş bir alanda genel görünümü aldıktan sonra ilgilendiğiniz bölgeye inerken dijital çözünürlük kaybı yaşamazsınız.
Nanomekanik ve Kuvvet Haritalaması
DriveAFM, basit kuvvet-mesafe eğrilerinden çok adımlı indentasyon ve relaksasyon döngülerine kadar uzanan kuvvet spektroskopisi deneylerini destekler. Spectroscopy Plus seçeneği ile karmaşık deney protokollerini tanımlayabilir, ViscoElastic Analysis ile dinamik mekanik analiz için frekans aralığını genişletebilirsiniz.
- Kuvvet spektroskopisi, kuvvet modülasyonu ve kuvvet haritalaması
- Spectroscopy Plus ile çok döngülü indentasyon/relaksasyon protokolleri
- ViscoElastic Analysis ile genişletilmiş frekans aralığında viskoelastik modelleme
- Hücre, doku, hidrojel ve polimer numunelerde elastik modül haritalama
Elektriksel Karakterizasyon ve Glovebox Uyumluluğu
C-AFM, SSRM, PFM, EFM, KPFM, MFM ve SMM modlarıyla numunenizin topografyasını elektriksel özellikleriyle birlikte haritalayabilirsiniz. Sistem glovebox içinde çalışabilecek şekilde tasarlandığından, havaya duyarlı pil malzemelerini ve katmanlı yapıları kontrollü atmosferinizde ölçebilirsiniz.
Motorizasyon ve Program Kontrolü

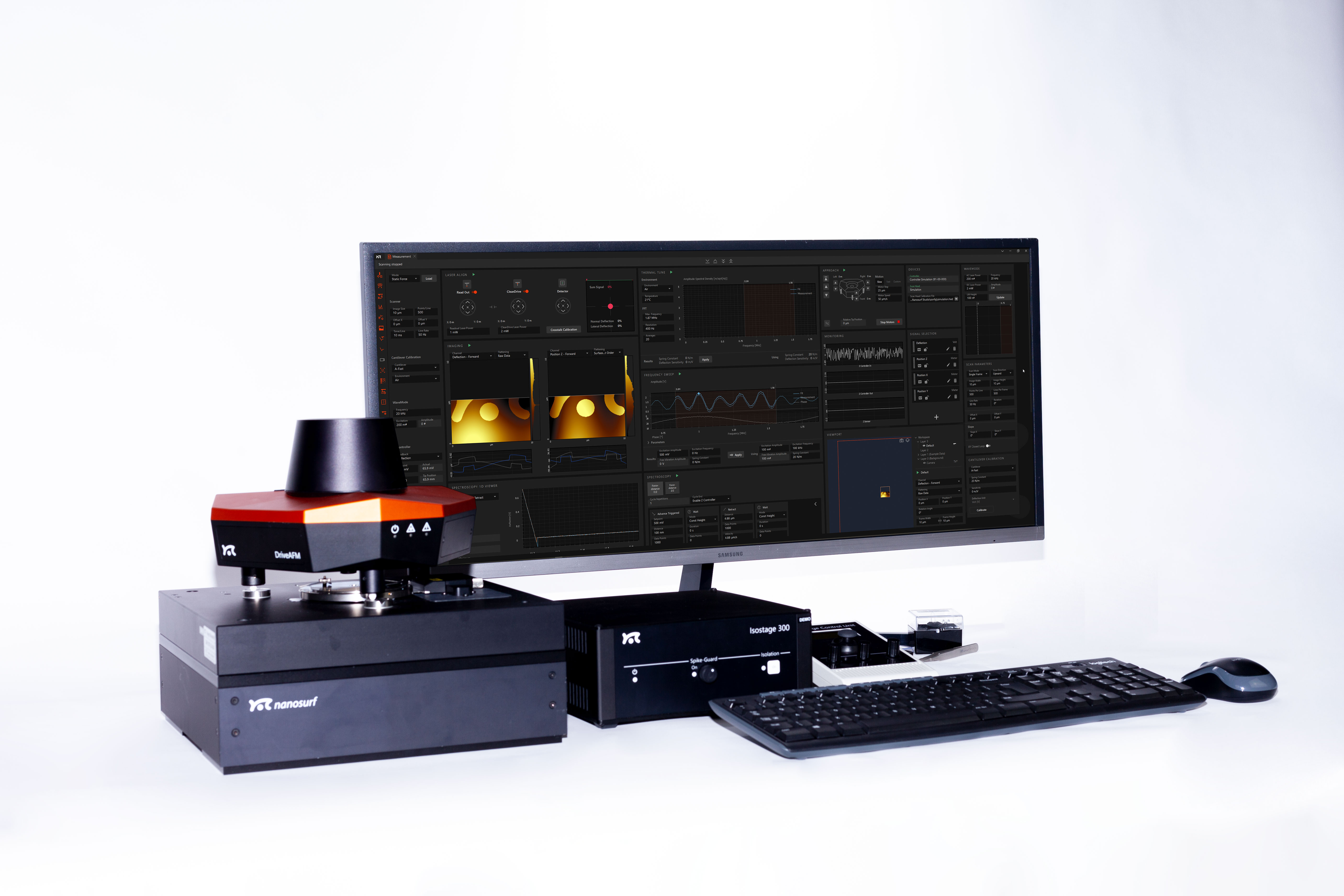

Kantilever hizalama, yay sabiti ve duyarlılık kalibrasyonu ile yaklaşma adımları otomatikleştirilebilir. Nanosurf Studio yazılımı ViewPort optik navigasyon arayüzünü içerir ve cihaz kontrolü Python ile tamamen programlanabilir; tekrar eden ölçüm dizilerini operatör müdahalesi olmadan çalıştırabilirsiniz.
Aynı Platformda Genişleyen Yetenekler

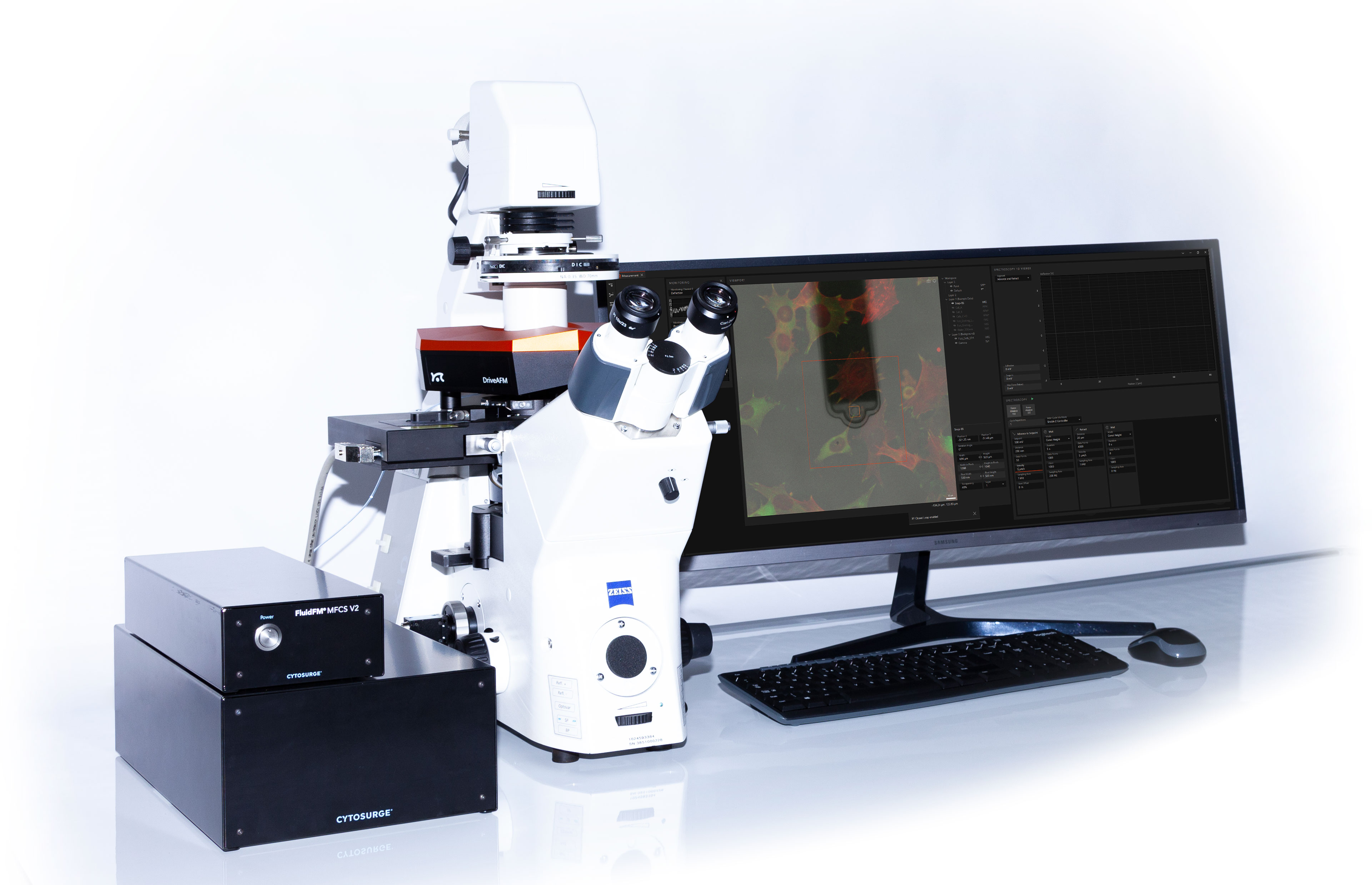

DriveAFM'i FluidFM mikroakışkan eklentisiyle tek hücre enjeksiyon ve ekstraksiyon çalışmalarına, PicoBalance ile canlı hücre kütle takibine genişletebilirsiniz. FluidFM ile birlikte kullanıldığında DriveAFM, 20 µm ile ailenin en geniş Z aralığını sunar.
Uygulama Alanları
- Yaşam bilimleri ve biyoteknoloji: DNA ve protein görüntüleme, virüs kapsid analizi, canlı hücre mekaniği ve hücre-hücre etkileşimi
- Malzeme bilimi: 2B malzemeler, ince filmler, polimer karışımları ve kompozitlerde faz ayrımı ile nanomekanik haritalama
- Elektronik ve enerji malzemeleri: Yarı iletken karakterizasyonu, katkı profillemesi, pil elektrot ve ayırıcı malzemelerinin glovebox içerisinde incelenebilmesi
- Piezoelektrik ve ferroelektrik malzemeler: PFM ile domain yapısı ve anahtarlama davranışının haritalanması
- Elektrokimya: EC-AFM ile elektrot yüzeylerinin çalışma koşulları altında izlenmesi
| Tarama boyutu (XYZ) | tip. 100 µm × 100 µm × 20 µm |
| Tarayıcı | Doğrudan tahrikli XYZ piezo flexure; XYZ eksenlerinde açık/kapalı çevrim |
| Okuma ışık kaynağı | 840 nm düşük koherensli SLD |
| CleanDrive uyarım kaynağı | 785 nm lazer |
| Fotodedektör bant genişliği | ≥8 MHz |
| Numune boyutu (standart / maksimum) | 100 mm / 150 mm |
| Yaklaşma aralığı | 10 mm, motorize ve paralel |
| Z yükseklik gürültüsü (statik) | <30 pm (RMS) |
| Z yükseklik gürültüsü (dinamik) | <30 pm (RMS) |
| DC dedektör gürültüsü 1 | <5 pm (RMS, 0,1 Hz – 1 kHz) |
| AC dedektör gürültüsü 2 | <25 fm/√Hz, 100 kHz üzerinde |
| Maksimum Petri kabı yüksekliği | 13 mm |
| Kantilever uyumluluğu | Üst genişliği 10 µm ve üzeri; sıvıda altın kaplama |

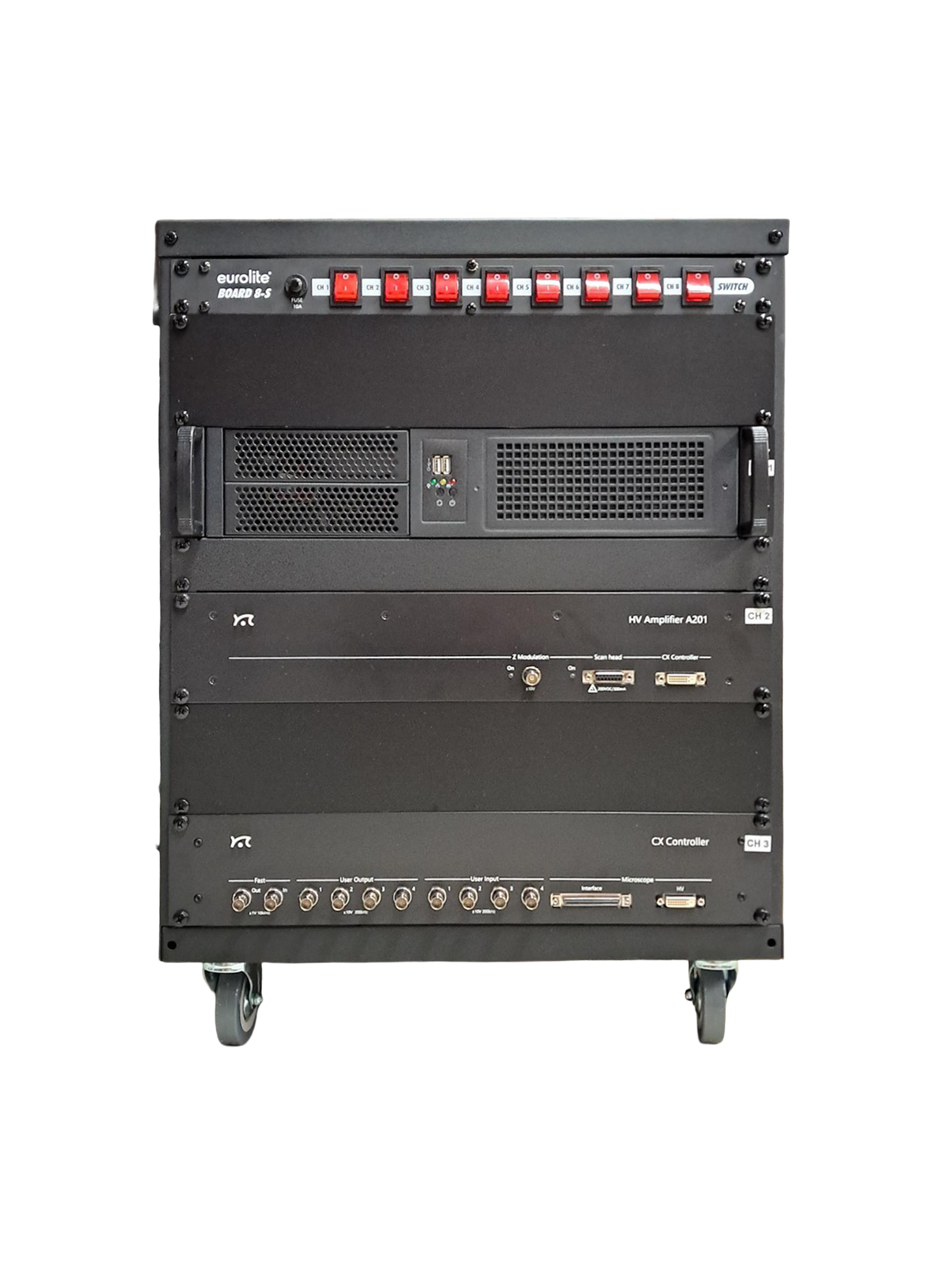

| Kontrol ünitesi | CX — 28 bit X/Y/Z DAC |

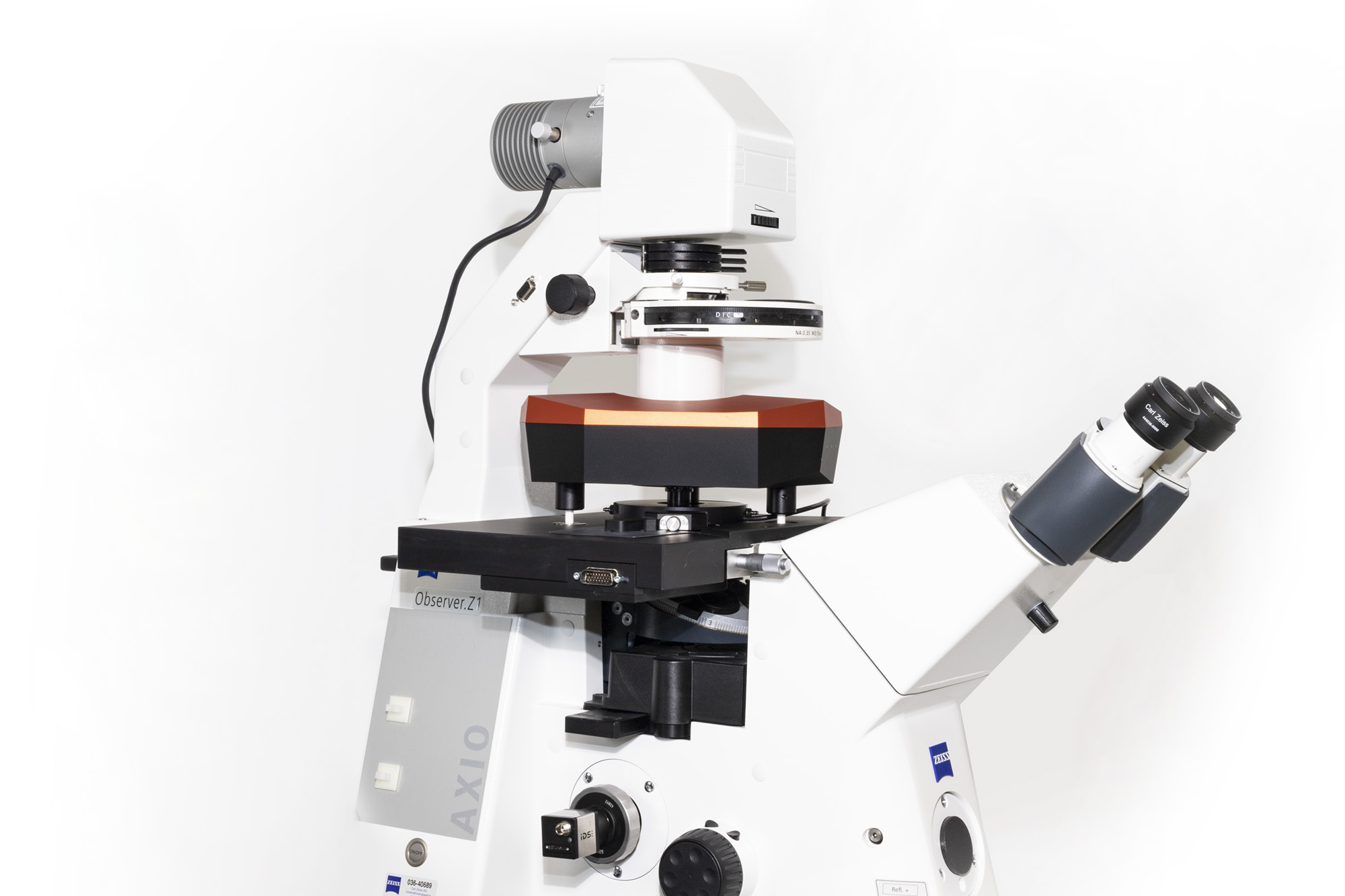

| Ters mikroskop uyumluluğu | Zeiss, Nikon, Olympus, Leica |
| Eklenti modülleri | Uç akım modülü (değişken kazançlı düşük gürültülü ön yükselteç); uç erişim modülü (±100 V'a kadar uç gerilimi) |
| Ölçüm modları | Statik/yanal/dinamik kuvvet, faz · WaveMode · C-AFM, SSRM, PFM, EFM, KPFM, MFM, SMM · kuvvet spektroskopisi, kuvvet modülasyonu, kuvvet haritalaması · EC-AFM, SThM · litografi ve nanomanipülasyon |
1 Tap150 kantilever ile ölçülmüştür. 2 USC-F1.2-k7.3 kantilever ile ölçülmüştür.
Kaynak: Nanosurf DriveAFM-CX Operating Instructions V3.10R2 ve DriveAFM broşürü (2026-06).
Spesifikasyonlar önceden bildirilmeksizin değiştirilebilir; projenize uygun konfigürasyon ve güncel değerler için bizimle iletişime geçin.
