Biolin Scientific QSense Core One Tek Kanallı Manuel QCM-D Sistemi
QSense Core One, sensör yüzeyinde gerçek zamanlı olarak gerçekleşen adsorpsiyon, bağlanma, şişme ve bozunma süreçlerini kütle ve enerji yitimi (dissipation) üzerinden izleyen tek kanallı manuel QCM-D sistemidir. 7 harmonikte ölçüm, 0,01 Hz frekans gürültüsü ve 0,5 ng/cm² tespit sınırı ile hem ince ve rijit filmleri hem de viskoelastik katmanları tam modelleme ile karakterize edebilirsiniz.
1999'dan bu yana 50'den fazla ülkede 1.300'ü aşkın kurulum ve 10.000'in üzerinde yayınla QCM-D teknolojisinin öncüsü olan QSense'in birikimine dayanan Core One, yeni nesil elektronik ve sinyal işleme ile önceki nesil QSense Explorer'a kıyasla 3 kattan fazla düşük gürültü ve yaklaşık %50 daha küçük bir gövde sunar; deneyin her adımını kendisi kurmak isteyen araştırmacıların modern beklentilerine karşılık verir.
Deneyin Her Adımını Kendiniz Tasarlayın
Önceden tanımlı otomatik iş akışlarına bağlı kalmak yerine sıcaklığı, akış koşullarını, örnekleme aralığını ve modül seçimini doğrudan siz belirlersiniz. Yöntem geliştirme, protokol optimizasyonu ve keşifsel çalışmalarda deney kurulumunuzu ölçüm sırasında bile değiştirebilir, sisteme her seferinde yeni bir soru sordurabilirsiniz.
Küçük ve Yavaş Değişimleri Gürültünün Altından Çıkarın
Yeni nesil elektronik ve sinyal işleme, düşük molekül ağırlıklı moleküllerde, seyrek yüzey kaplamasında ve düşük konsantrasyonlu numunelerde ölçüm yapılabilir sinyal aralığını genişletir. Düşük gürültü seviyesi, tespit sınırını yüksek örnekleme hızlarında bile korumanızı sağlar.
- Frekans gürültüsü 0,01 Hz, kütle gürültüsü 0,16 ng/cm²
- Düşük gürültü modunda 0,5 ng/cm² tespit sınırı (LOD)
- Normal modda 1 saniyede 7 harmonik, 1,4 ng/cm² LOD
- Yüksek hız modunda 0,1 saniyede 7 harmonik, 3,9 ng/cm² LOD
- Önceki nesle (QSense Explorer) kıyasla 3 kattan fazla düşük gürültü
Saatler Süren Deneylerde Kararlılığı Koruyun
Gelişmiş sıcaklık yönetimi ve QSense Decay teknolojisi, yavaş adsorpsiyon kinetiği ve uzun süreli kararlılık çalışmalarında sürüklenmeyi (drift) sınırlar. Ölçtüğünüz kayma gerçekten arayüzde olup biteni yansıtır, ölçüm düzeneğinin kendi davranışını değil.
- Uzun dönem frekans kararlılığı: < 0,6 Hz/saat
- Enerji yitimi kararlılığı: < 0,1 × 10⁻⁶ /saat
- Sıcaklık kararlılığı: < 0,5 °C/saat
- 15–65 °C çalışma aralığı, ek hazne ile 4–150 °C
İlk Denemede Güvenilir Veri Alın
Ölçüme başlamadan önce sistem, yedi harmoniğin tamamında rezonansı doğrular, sıcaklık ve taban çizgisi kararlılığını kontrol eder ve kristale kilitlenir. Böylece yaygın kurulum hatalarını deney başlamadan yakalar, sonradan iptal edilen ölçümlerle vakit kaybetmezsiniz.
- Otomatik rezonans takibi ve deney öncesi kalite kontrolleri
- Ölçüm boyunca sürekli sinyal kalitesi izleme
- Renk kodlu LED gösterge ile deneyin durumunu tek bakışta görme
QCM-D'yi Tamamlayıcı Tekniklerle Aynı Yüzeyde Birleştirin
Modüler ölçüm haznesi sayesinde aynı sensör yüzeyinde eş zamanlı olarak elektrokimya, mikroskopi veya elipsometri ölçümü yapabilirsiniz. Bağımsız hazne, elektronik ve bilgisayarı dışarıda tutarak çeker ocak veya glove box gibi harici düzeneklere kolayca yerleştirilir.
- Elektrokimya modülü: döngüsel voltametri ve elektrokimyasal empedans ölçümleri
- Elipsometri modülü: filmdeki çözücü içeriğinin ve morfolojik değişimin nicelenmesi
- Pencere ve pencere-elektrokimya modülleri: optik erişim, UV uyaranlı reaksiyonlar, mikroskopi
- Yüksek sıcaklık haznesi: akışlı ve durgun koşullarda 4–150 °C
- Yüksek basınç haznesi: 200 bar ve 150 °C'ye kadar doğrulanmış koşullar
- Nem modülü: ince filmlerde buhar tutumu ve salımı
- Açık modül: numunenin doğrudan sensöre pipetlenmesi ve buharlaşma çalışmaları
- PTFE akış modülü: titanyuma duyarlı kimyasallar için
- ALD tutucusu: vakum ve gaz fazı ölçümleri
Üçüncü Taraf Cihazlarla Aynı Zaman Ekseninde Çalışın
I/O portu ve tetikleme fonksiyonu, QCM-D verinizi potansiyostat, mikroskop veya diğer analitik cihazlarla ortak bir zaman sıfırında hizalar. Farklı sistemlerden gelen veriyi tek bir görünümde birleştirerek EQCM-D tabanlı batarya, elektrolizör, yakıt hücresi ve biyosensör çalışmalarını tek bir kurulumda yürütebilirsiniz.

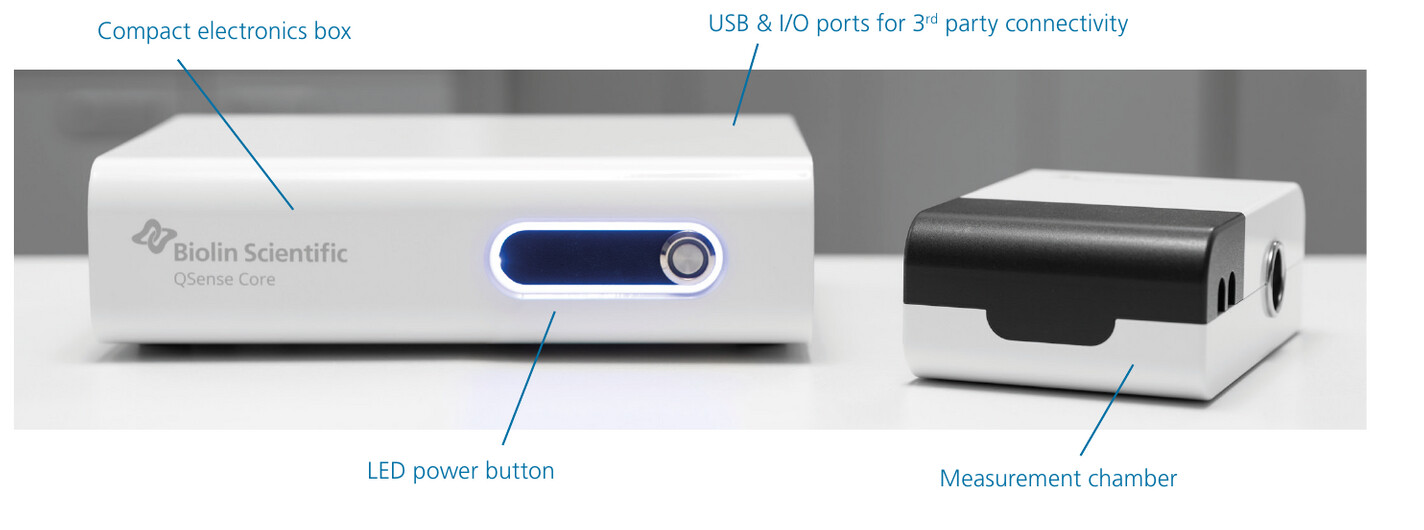

Tezgahınızda Daha Az Yer Ayırın
Kompakt elektronik ünitesi ve ayrı ölçüm haznesi, yoğun laboratuvarlarda kurulum esnekliği sağlar. Elektronik ünite 6,5 × 23 × 18 cm boyutunda ve 2 kg, ölçüm haznesi 5,2 × 9,5 × 15 cm ve 1,5 kg ağırlığındadır.
Ölçümden Sonuca Tek Bir İş Akışı

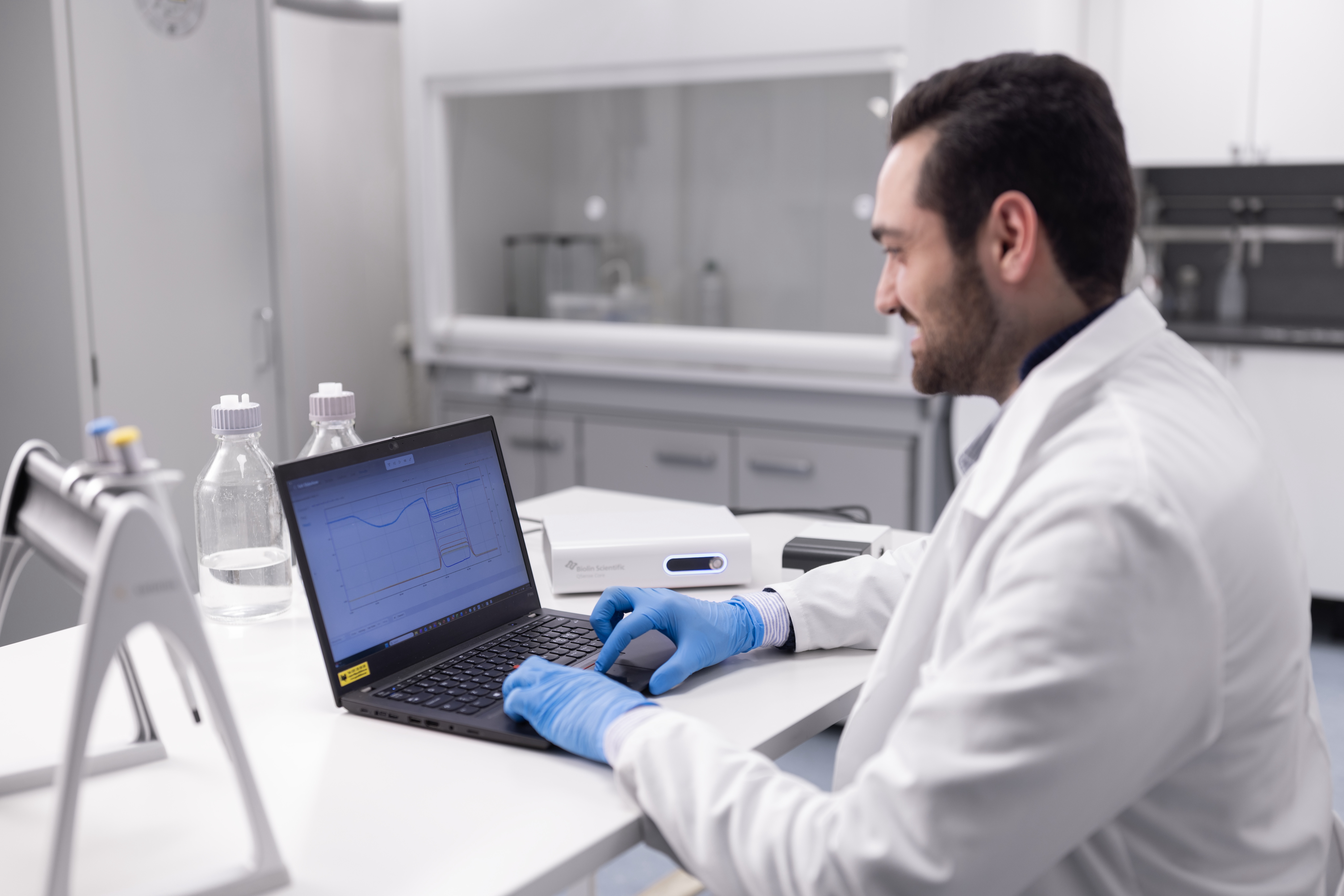

QSoft veri toplama yazılımı deney kurulumu, kalite kontrol ve canlı izlemeyi tek bir arayüzde toplar; ölçüm sırasında veri aralığını hızlı olaylara veya yavaş kinetiğe göre değiştirebilirsiniz. Dfind analiz yazılımı ise ham veriden modellemeye ve raporlamaya kadar olan adımları şablonlar üzerinden yürütür.
- 7 harmonikte zaman çözünürlüklü frekans ve enerji yitimi verisi
- Saniyede 100 veri noktası, talep üzerine 300 veri noktasına kadar özelleştirilebilir
- Dfind ile kalınlık, kütle, viskozite, kayma modülü ve kinetik parametreler
- Toplu (batch) işleme ile çok sayıda veri setinin tek seferde analizi
- Şablon tabanlı analiz akışları ile tekrarlanabilir raporlama
Uygulama Alanları
- Biyomoleküler etkileşimler: protein adsorpsiyonu, lipit çift tabakaları ve biyosensör yüzeylerinin gerçek zamanlı karakterizasyonu

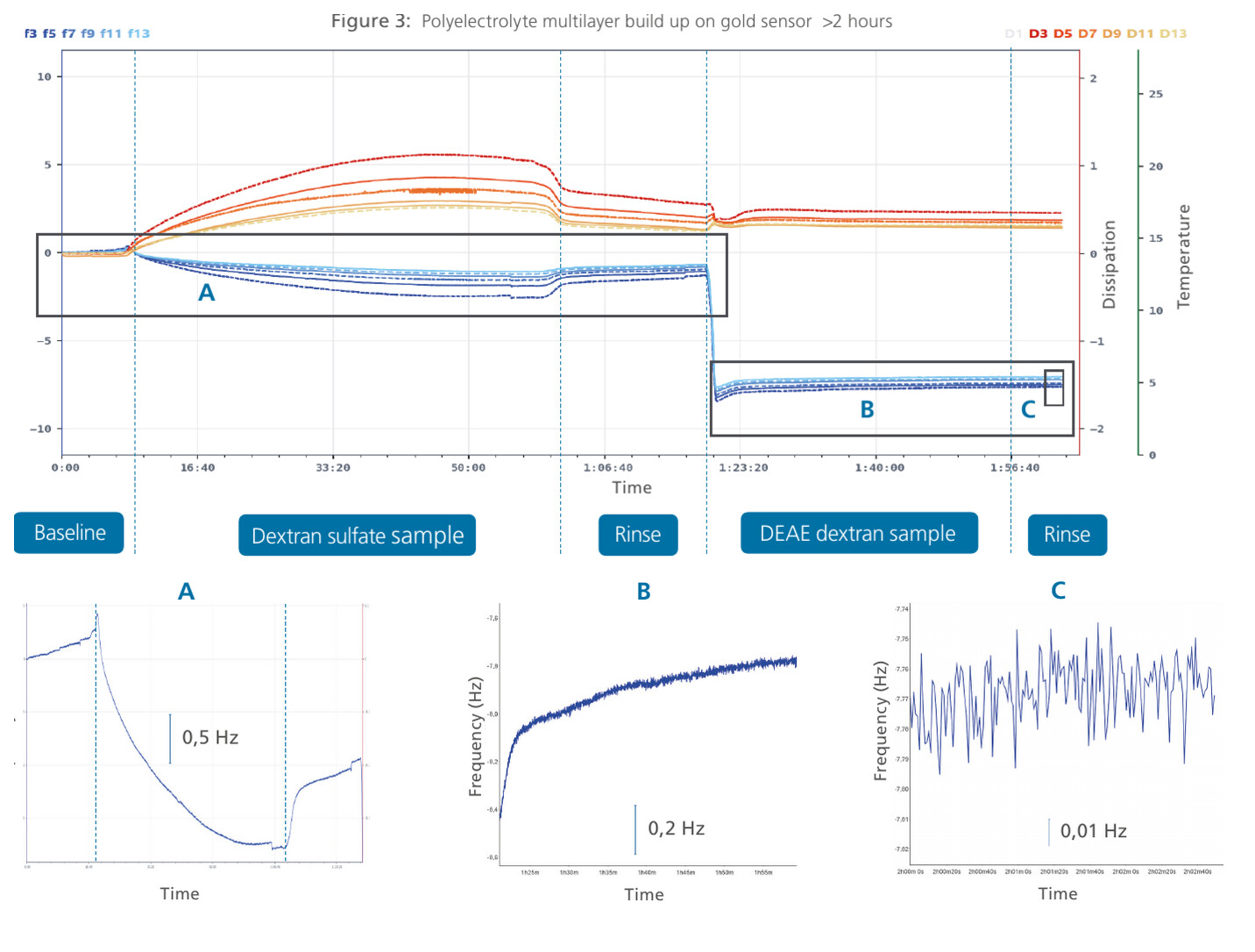

- Polimer ve ince film çalışmaları: şişme, çapraz bağlanma, katman katman (layer-by-layer) film oluşumu ve viskoelastik modelleme
- Elektrokimyasal arayüzler: EQCM-D ile batarya, elektrolizör ve yakıt hücresi malzemelerinde kütle değişiminin izlenmesi
- Yüzey kaplama ve malzeme geliştirme: adhezyon, korozyon, aşınma ve bozunma süreçlerinin takibi
- Temizlik ve deterjan performansı: yüzeyden kirlilik uzaklaştırma etkinliğinin nicel olarak ölçülmesi
- İlaç formülasyonu ve nanopartikül çalışmaları: yüzey etkileşimlerinin ve kararlılığın değerlendirilmesi
| Ölçüm Kanalı | 1 |
| Çalışma Sıcaklığı | 15–65 °C (ek hazne ile 4–150 °C — QSense Yüksek Sıcaklık haznesi) |
| Sensör (Frekans Aralığı) | 5 MHz (1–72) |
| Ölçülen Harmonik Sayısı | 7 |
| Minimum Numune Hacmi (durgun mod) | ~40 µl (Açık modül ile ~10 µl) |
| Minimum Numune Hacmi (akış modu) | ~200 µl |
| Akış Hızı | QSense düzeneği için 25–150 µl/dk (peristaltik pompa 0–1 ml/dk aralığında ayarlanabilir) |
| Maksimum Zaman Çözünürlüğü | Saniyede 100 veri noktası, 300 veri noktasına kadar özelleştirilebilir (her veri noktası bir f ve D değeri) |
| Minimum Gürültü | Frekans: 0,01 Hz / Kütle: 0,16 ng/cm² / Enerji yitimi: 11 × 10⁻⁹ |
| Tespit Sınırı (LOD) | 0,5 ng/cm² (düşük gürültü) / 1,4 ng/cm² (normal) / 3,9 ng/cm² (yüksek hız) |
| Uzun Dönem Kararlılığı | Frekans: < 0,6 Hz/sa / Enerji yitimi: < 0,1 × 10⁻⁶ /sa / Sıcaklık: < 0,5 °C/sa |
| Veri Toplama Yazılımı | QSoft — 7 harmonikte zaman çözünürlüklü frekans ve enerji yitimi |
| Analiz Yazılımı | Dfind — kalınlık (veya kütle), viskozite, kayma modülü, viskozite ve kayma modülünün frekans bağımlılığı, kinetik, eğim ve yükselme süresi |
| Bilgisayar Gereksinimi | QSoft: USB 2.0 / Dfind: 64-bit PC, > 1366×768 ekran çözünürlüğü, > 4 GB RAM |
| İşletim Sistemi | Windows 11 |
| Veri Aktarımı | QSoft: Excel, BMP, JPG, WMF, GIF, PCX, PNG, TXT / Dfind: CSV |
| Güç Kaynağı | 100 / 115–120 / 220 / 230–240 V AC, 50–60 Hz (topraklama gereklidir) |
| Elektronik Ünite Boyutları | 6,5 × 23 × 18 cm (Y × G × D), 2 kg |
| Ölçüm Haznesi Boyutları | 5,2 × 9,5 × 15 cm (Y × G × D), 1,5 kg |
Detaylı Bilgi Al
Manuel QCM-D'de Yeni Nesil: Biolin Scientific QSense Core One
QSense Core One ile yüzey ve arayüz çalışmalarınızda deneyin her adımını kendiniz kurun, premium QCM-D veri kalitesinden ödün vermeyin. 7 harmonikte ölçüm, 0,01 Hz frekans gürültüsü ve 0,5 ng/cm² tespit sınırı artık tek kanallı manuel bir platformda.
QCM-D teknolojisinin öncüsü Biolin Scientific, QSense ailesinin yeni manuel standardı QSense Core One'ı tanıttı. Yeni nesil elektronik ve sinyal işleme ile önceki nesil QSense Explorer'a kıyasla 3 kattan fazla düşük gürültü ve yaklaşık %50 daha küçük bir gövde sunan Core One; yöntem geliştirme, protokol optimizasyonu ve tamamlayıcı tekniklerle birleştirilen deney kurulumları için tasarlandı.
