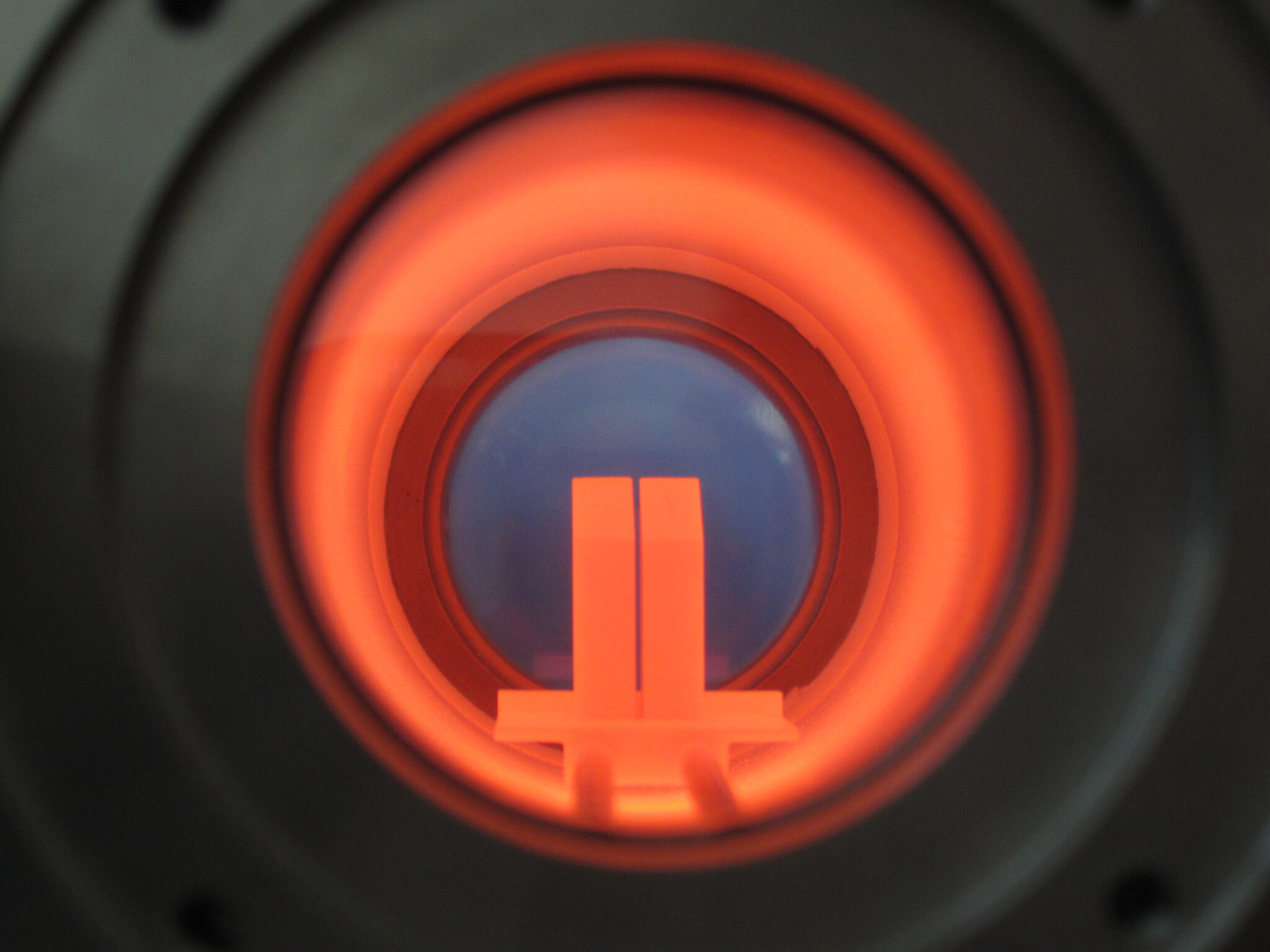

Linseis DIL L74 HM Yüksek Sıcaklık Mikroskobu ve Temas Açısı Ölçüm Cihazı

Cihaz numunenin gölge görüntüsünü gerçek zamanlı kaydeder; sinterlemeden eriyiğin hacimsel değişimine kadar termo-optik olayların tamamını ölçüm sırasında izleyebilirsiniz. Karakteristik sıcaklıkları yazılım otomatik belirler, video ve fotoğraf değerlendirmesini de aynı arayüzden yaparsınız.

Cüruflaşma Riski, Kazan Yerine Laboratuvarda

Katı yakıt külleri silisyum oksit ve alkali oksitlerden oluşur; bileşimleri o kadar çeşitlidir ki tek bir erime noktası tanımlayamazsınız — erime geniş bir sıcaklık aralığına yayılır. L74 HM ile numuneyi tanımlı rampalar altında eritir, gölge profilindeki geometri değişiminden dört karakteristik sıcaklığı DIN 51730'a göre otomatik alırsınız. Böylece farklı kömürlerin cüruflaşma eğilimini karşılaştırabilir, sonucu kendi kazanınıza uyarlayabilirsiniz.

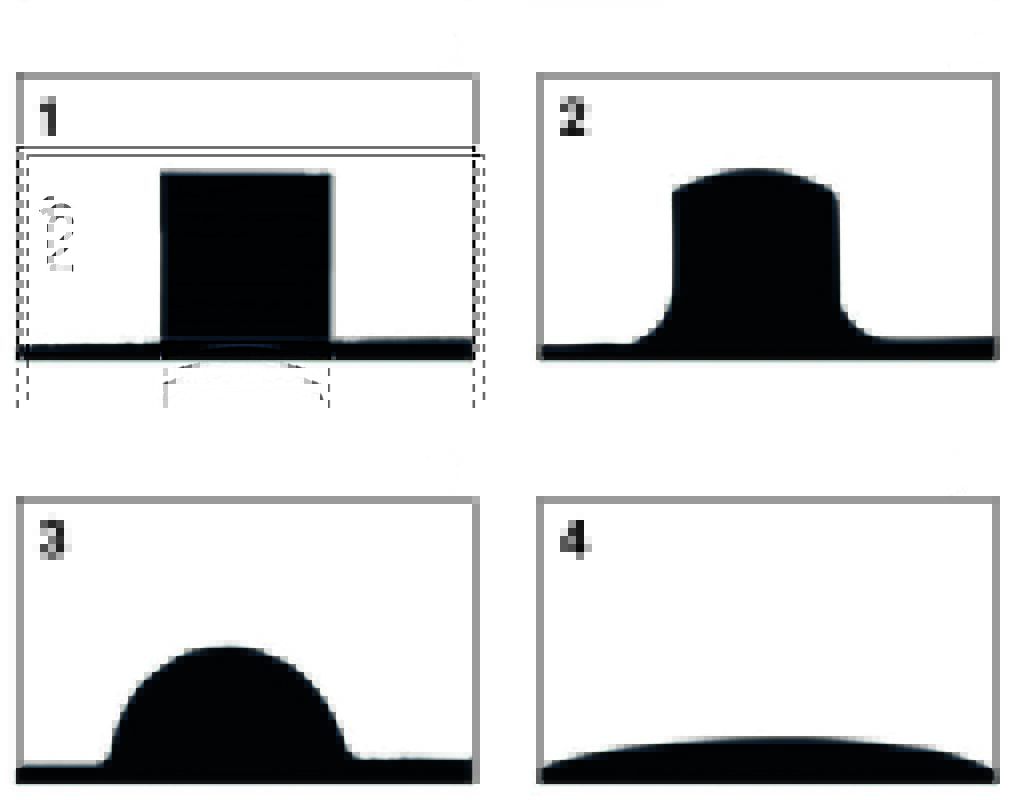

1. Yumuşama sıcaklığı — köşeler yuvarlanmaya başlar
2. Küre sıcaklığı — yüksekliği taban çizgisi kadar olan yuvarlak biçim
3. Yarım küre sıcaklığı — yüksekliği taban çizgisinin yarısı kadar olan yarım küre biçimi
4. Akma sıcaklığı — numune neredeyse sıvıdır, yarım küre noktasının üçte biri boyuttadır

Taş kömüründe erime sıcaklıkları 1600 °C'ye kadar çıkar; biyokütle ve odunda 1200–1300 °C aralığında, biyokütle içeren şlamda daha da aşağıdadır. Kömür külünü DIN 51730'a, biyokütleyi DIN CEN/TS 15730 ön normuna göre değerlendirebilirsiniz.

Islatma Davranışı Tahmin Değil, Ölçüm

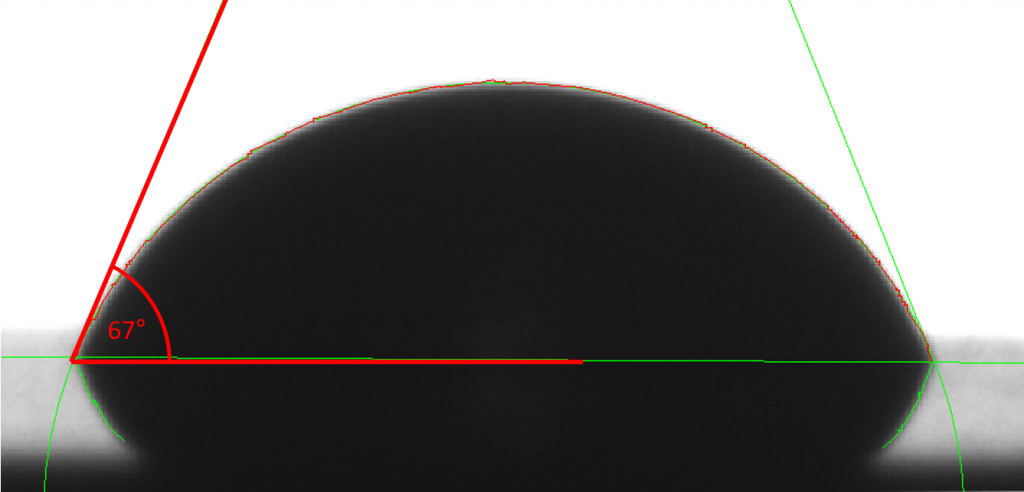

Lehimin altlığı ıslatıp ıslatmayacağını ya da camın metale tutunup tutunmayacağını denemeye bırakmak yerine ölçebilirsiniz. Damlanın gölge görüntüsü optik olarak değerlendirilir; 0…180° aralığında ±0,1° hassasiyetle temas açısını ve açının sıcaklıkla nasıl değiştiğini doğrudan görürsünüz. Lehimleme ve sert lehim davranışı, cam–metal ve seramik mühürleme, kaplama ve yayılma çalışmalarınızı bu ölçüme dayandırabilirsiniz.

Temassız Ölçüm, Bozulmamış Numune

Polarize ışık kaynağı ve tam otomatik odaklama, 10 × 14 mm görüş alanında 1 µm'ye varan doğrulukla görüntü verir; numuneye hiçbir kuvvet uygulanmadığı için yumuşamış ya da erimiş hâlde bile ölçtüğünüz şey numunenin kendi davranışıdır. Fırını turbomoleküler pompayla boşaltabilir, inert, indirgeyici ve oksitleyici atmosferlerde ya da vakum altında çalışabilirsiniz. Katıların ısıl genleşme katsayısını (CTE) ve eriyiklerin hacimsel değişimini aynı kurulumda ölçer, CTE ve optik mikroskop için optik optimizasyon paketlerini ayrı ayrı ya da birlikte alabilirsiniz.

Standartlara Dayanan Sonuç, Operatörden Bağımsız

Değerlendirmeyi yazılım yaptığı için sonucunuz operatörden operatöre değişmez; raporunuzu doğrudan ölçüm standardına dayandırabilirsiniz.

• DIN 51730 (1984, 1998) ve ISO 540-1995'e göre kül erime ölçümleri
• Karakteristik sıcaklık tayini (küre noktası ve diğerleri)
• Sinterleme süreçlerinin gözlemi ve analizi
• Temas açısı tayini, yumuşama ve erime davranışı, ıslatma davranışı
• Dilatometrik eğriler (biçim, alan) ve viskozite eğrisi
• ASTM D1857 · CEN/TR 15404 · BS 1016: Part 15 · CEN/TS 15370-1 · IS 12891 · NF M03-048

Uygulama Alanları

• Enerji ve yakıt: kömür, biyokütle ve atık yakıt küllerinde erime davranışı; cüruflaşma eğiliminin kazan seçimine yansıtılması.
• Seramik ve refrakter: sinterleme sürecinin doğrudan gözlemi, yumuşama ve erime sıcaklıklarının belirlenmesi.
• Cam ve emaye: yumuşama noktası, viskozite eğrisi ve cam–metal mühürleme uyumu.
• Elektronik ve birleştirme: lehim pastaları ve dekapanlarda ıslatma ve yayılma davranışı, sert lehim.
• Diş ve teknik seramikler: kil, diş ve özel seramiklerde erime karakteristiği.
• Metalurji: çelik ve paslanmaz çelikte yüksek sıcaklık yüzey davranışı.

Isıl genleşme, hacimsel genleşme ve sinterleme kinetiği ölçümlerini aynı L74 platformunun optik dilatometre kurulumuyla yapabilirsiniz.
