Linseis Isıl İletkenlik Ölçüm Sistemleri
Isıl iletkenliği nasıl ölçeceğiniz malzemenize bağlıdır: bir yalıtım levhasıyla bir bakır ısı yayıcı aynı yöntemle ölçülemez. Linseis ailesi dört ölçüm prensibini tek çatı altında toplar — flaş yöntemi (LFA), geçici sıcak köprü (THB), ısı akış ölçer (HFM) ve ASTM D5470'e göre durağan ısı akısı (TIM) — böylece numunenizin biçimine, iletkenlik aralığına ve çalışma sıcaklığına uygun olanı seçebilirsiniz. Kapsanan alan −100 °C ile 2800 °C arasında, 0,001 W/(m·K) yalıtımdan 4000 W/(m·K) ısı yayıcıya kadar uzanır.
Linseis 1957'den bu yana termal analiz cihazları üretir. Bugünün laboratuvarının beklediği üç şey ailenin tamamında ortaktır: ölçümü gerçek çalışma koşullarında yapabilmeniz, operatör yükünün azalması ve sonucun tekrarlanabilir olması. Flaş yöntemi kalibrasyon standardı gerektirmeyen mutlak bir ölçümdür; tüm cihazlar ortak LiEAP yazılım platformunu, otomatik kalibrasyonu ve otomatik değerlendirmeyi paylaşır.
Dört ölçüm prensibi, altı cihaz. Aşağıdaki bölümler hangi yöntemin hangi numuneye uyduğunu gösterir; sayısal karşılaştırmayı Spesifikasyonlar bölümündeki açılır tablolardan yapabilirsiniz.

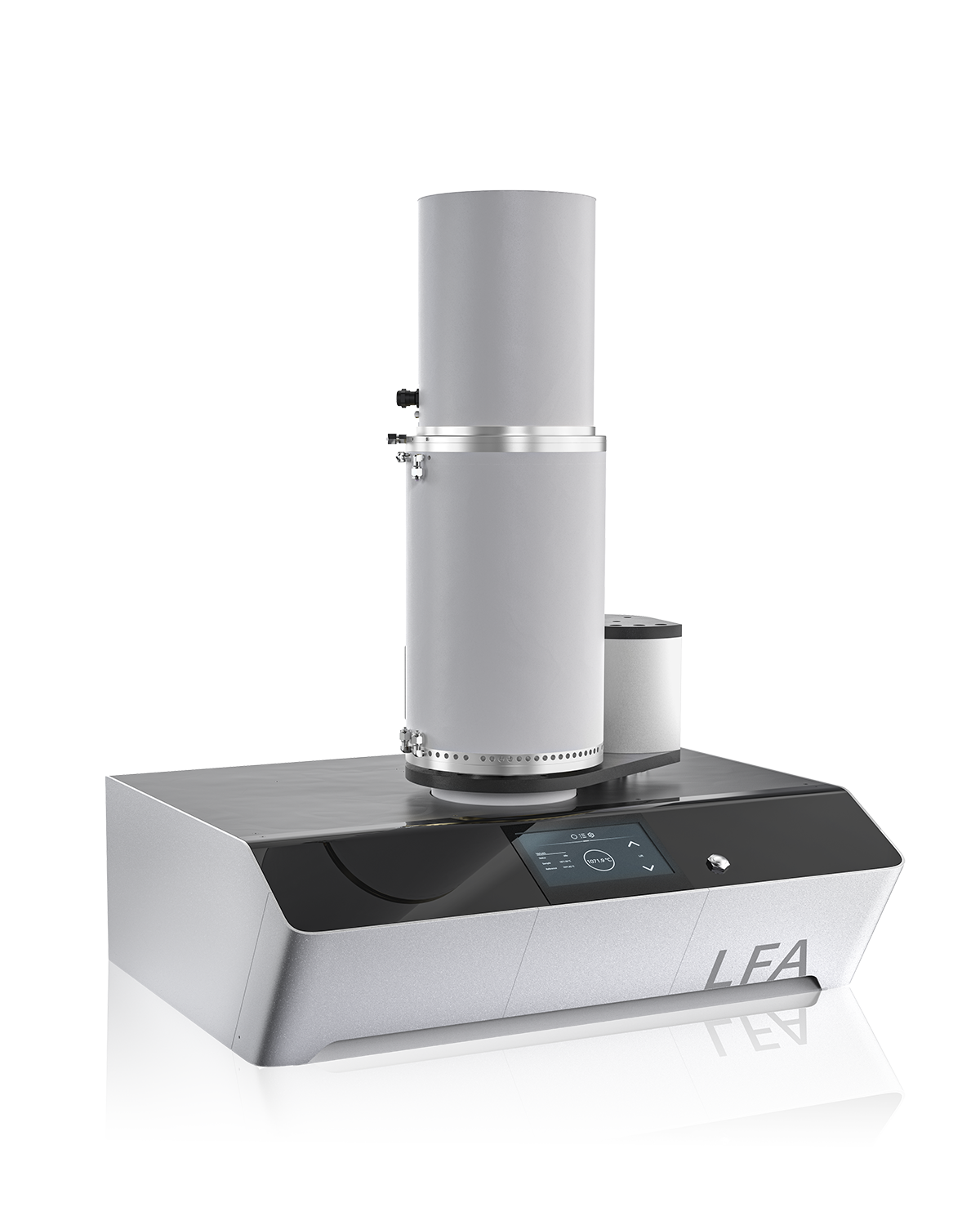

LFA L52 — Geniş Sıcaklık Aralığında Lazer Flaş
Ailenin en geniş çalışma aralığına sahip modeli. Modüler fırın yapısı sayesinde −100 °C ile 2800 °C arasında tek platformda ölçüm yapar; kriyojenik polimerden ultra yüksek sıcaklık seramiklerine (UHTC) kadar aynı cihazla çalışabilirsiniz. Üç, altı ya da on sekiz numuneyi aynı sıcaklık, atmosfer ve lazer darbesi altında ölçebildiğiniz için bir malzeme serisini ya da üretim partisini tek çalışmada, doğrudan karşılaştırılabilir şekilde tamamlarsınız.
- Nd:YAG lazer, darbe başına 25 J'e kadar, yazılımdan ayarlanabilir
- 2,5 MHz veri alma — ince ve yüksek iletkenlikli numunelerde geçici ısı akışını yakalar
- 10⁻⁵ mbar'a kadar vakum; inert, indirgeyici ve oksitleyici atmosfer
- InSb veya MCT dedektör, LN₂ ya da Peltier soğutmalı, kullanıcı değiştirilebilir
- 25,4 mm çapa kadar tam numune aydınlatması; ikinci fırın için döner tabla opsiyonu
- ASTM E-1461 ve DIN EN 821-2; mutlak yöntem olduğu için kalibrasyon standardı gerekmez

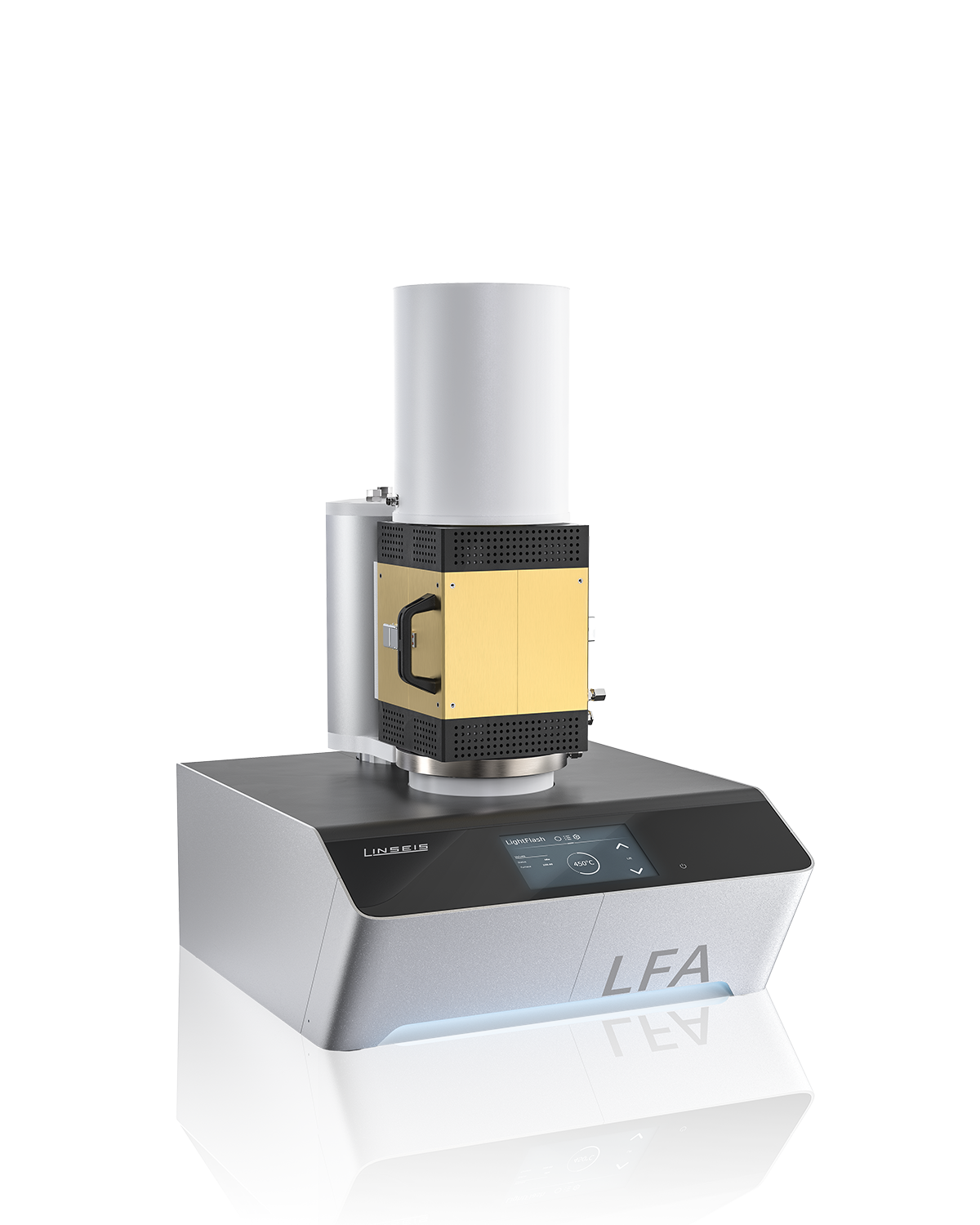

LFA L51 — Rutin Ölçüm İçin Işık Flaşı
Rutin ısıl iletkenlik ölçümü yapan laboratuvarlar için ışık flaşı (ksenon) kaynaklı, daha erişilebilir bir kurulum. −100 °C ile 1250 °C arasında 0,1 ile 4000 W/(m·K) arasını kapsar ve ısıl yayınımı ±%2,4 doğrulukla verir. Yeni ışık kılavuz sistemi numuneye ulaşan enerjiyi artırarak üç kata kadar güçlü sinyal sağlar — düşük iletkenlikli ya da kalın numunelerde farkı doğrudan görürsünüz.
- Yazılım kontrollü ışık flaşı: 15 J/darbe, 50–2000 µs darbe genişliği
- Gradyansız sıcak bölge; sinyal için optimize edilmiş düşük sıcaklık fırını
- Peltier soğutmalı dedektör seçeneği — sıvı azota erişimin olmadığı ortamlarda ve eldiven kutusunda çalışabilirsiniz
- Harici elektronik ile eldiven kutusu veya sıcak hücre kurulumu
- 2,5 MHz veri alma, 16 bit çözünürlük, USB veya Ethernet

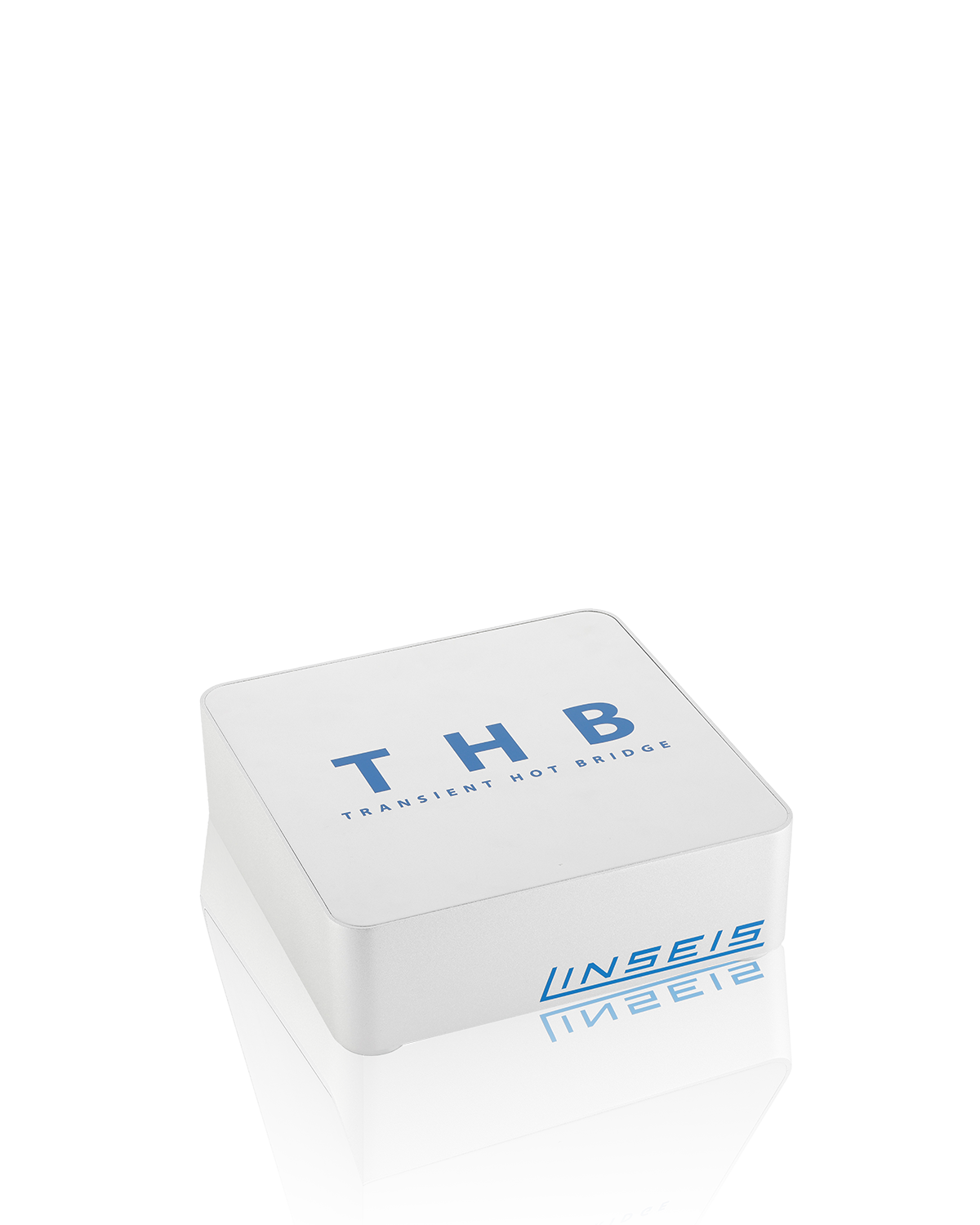

THB L56 — Numune Hazırlamadan Hızlı Ölçüm
Geçici sıcak köprü yöntemi, numuneyi kesip hazırlamadan ölçmenizi sağlar: sensörü numunenin arasına ya da üzerine yerleştirir, sonucu katıda 1–10 dakikada, sıvıda 1–120 saniyede alırsınız. Katı, sıvı, toz ve gaz aynı platformda ölçülür; 1,5 × 1,5 × 2 mm'lik bir parçadan sınırsız büyüklükte bir bloğa kadar çalışabilirsiniz.
Üç kademe arasındaki fark ölçüm aralığıdır: Basic 0,01–5 W/(m·K) ile yalıtım ve polimerleri, Advanced 0,005–500 W/(m·K) ile metalleri de, Ultimate 0,005–1800 W/(m·K) ile grafit ve elmas benzeri yüksek iletkenli malzemeleri kapsar. Sensör sıcaklık aralığı −150 °C ile 700 °C'dir; sekiz farklı sensör tipiyle (Kapton, seramik, QSS, Hotpoint) numunenize uygun olanı seçersiniz.

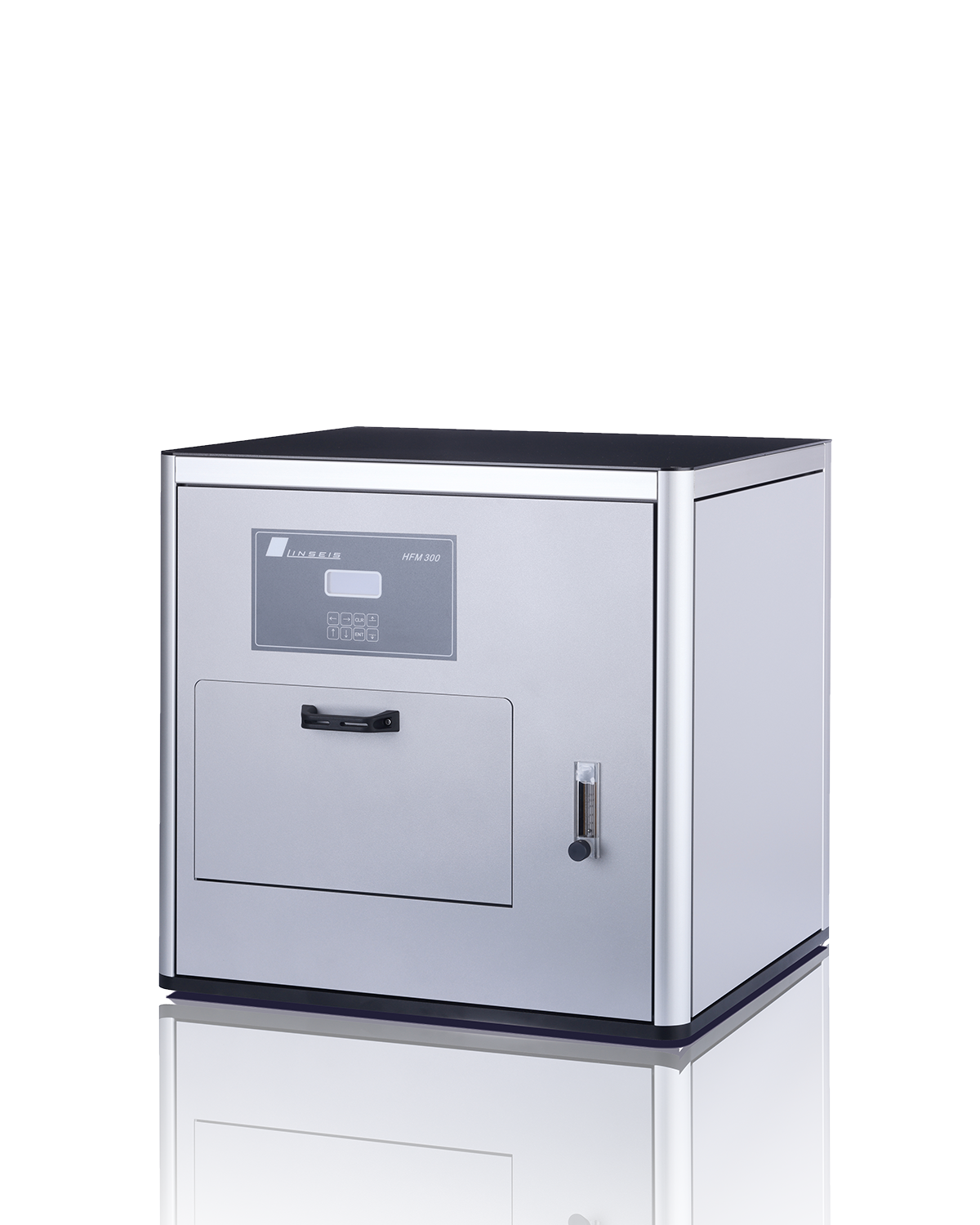

HFM L57 — Yalıtımda Standart Uyumlu U-Değeri
Yalıtım malzemesi üreten ve U-değeri raporlaması gereken laboratuvarlar için ısı akış ölçer. DIN EN 12667, ASTM C 518 ve ISO 8301'e göre ısıl iletkenliği, ısıl direnci ve ısı geçirgenliğini doğrudan verir. Üç plaka boyutu arasından numunenize uyanı seçersiniz: 200 × 200, 300 × 300 ya da 600 × 600 mm, 200 mm kalınlığa kadar.
- 0,001 – 0,5 W/(m·K); genişletme setiyle 2,5 W/(m·K)'ye kadar
- Alt ve üst plakada birer ısı akısı sensörü — ayrı ayrı izleyebilir ya da ortalamasını alıp ölçümü hızlandırabilirsiniz
- Peltier plaka kontrolü, 0,0001 °C sıcaklık çözünürlüğü
- Otomatik kalınlık ayarı, sızdırmaz gövdeyle yoğuşma koruması
- %0,25 tekrarlanabilirlik, ±%1–2 doğruluk; temas basıncı 1,3 kPa (opsiyonel 25 kPa)

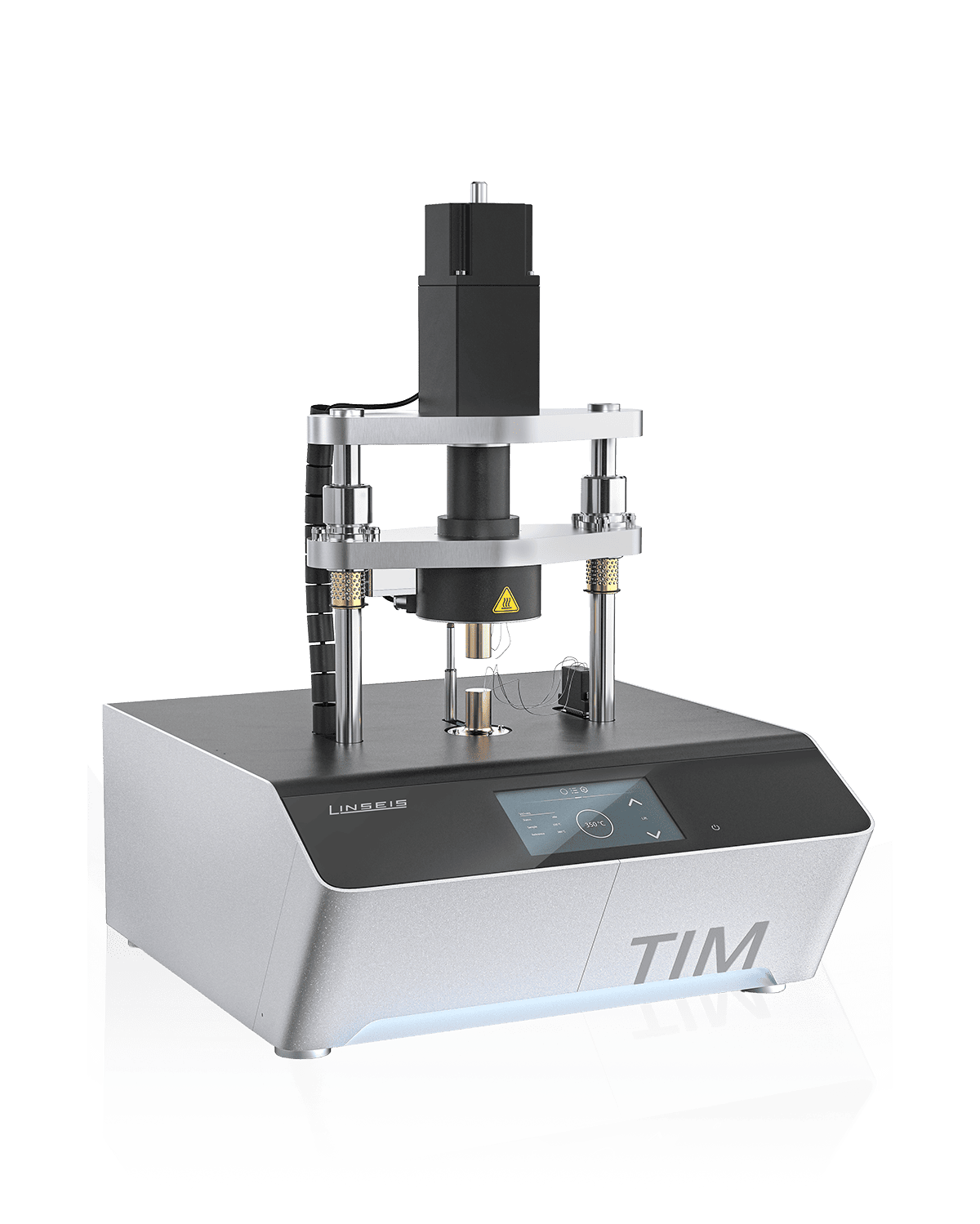

TIM L58 — Arayüz Malzemesini Kendi Montaj Koşulunuzda
Isıl arayüz malzemesi (TIM) seçimini katalog değerine göre değil kendi montaj koşullarınıza göre yapmanızı sağlar: macun, ped, film, polimer ve metalik ara yüzeyleri gerçek temas basıncı ve sıcaklığı altında ölçer. ASTM D5470'e göre ısıl empedans, ısıl direnç ve görünür ısıl iletkenlik elde edersiniz.
- −30 °C ile 450 °C — TIM testinde sunulan en geniş aralıklardan biri
- 16 MPa'ya kadar otomatik basınç kontrolü, elektromekanik aktüatör
- LVDT ile ±5 µm kalınlık tayini
- Değiştirilebilir meter bar (alüminyum, bakır, pirinç) ile farklı iletkenlik aralıklarına uyarlama
- Sıcaklık çevrimi ve güvenilirlik testleri; kalınlık modülasyonu ve kalite yönetimi eklentileri

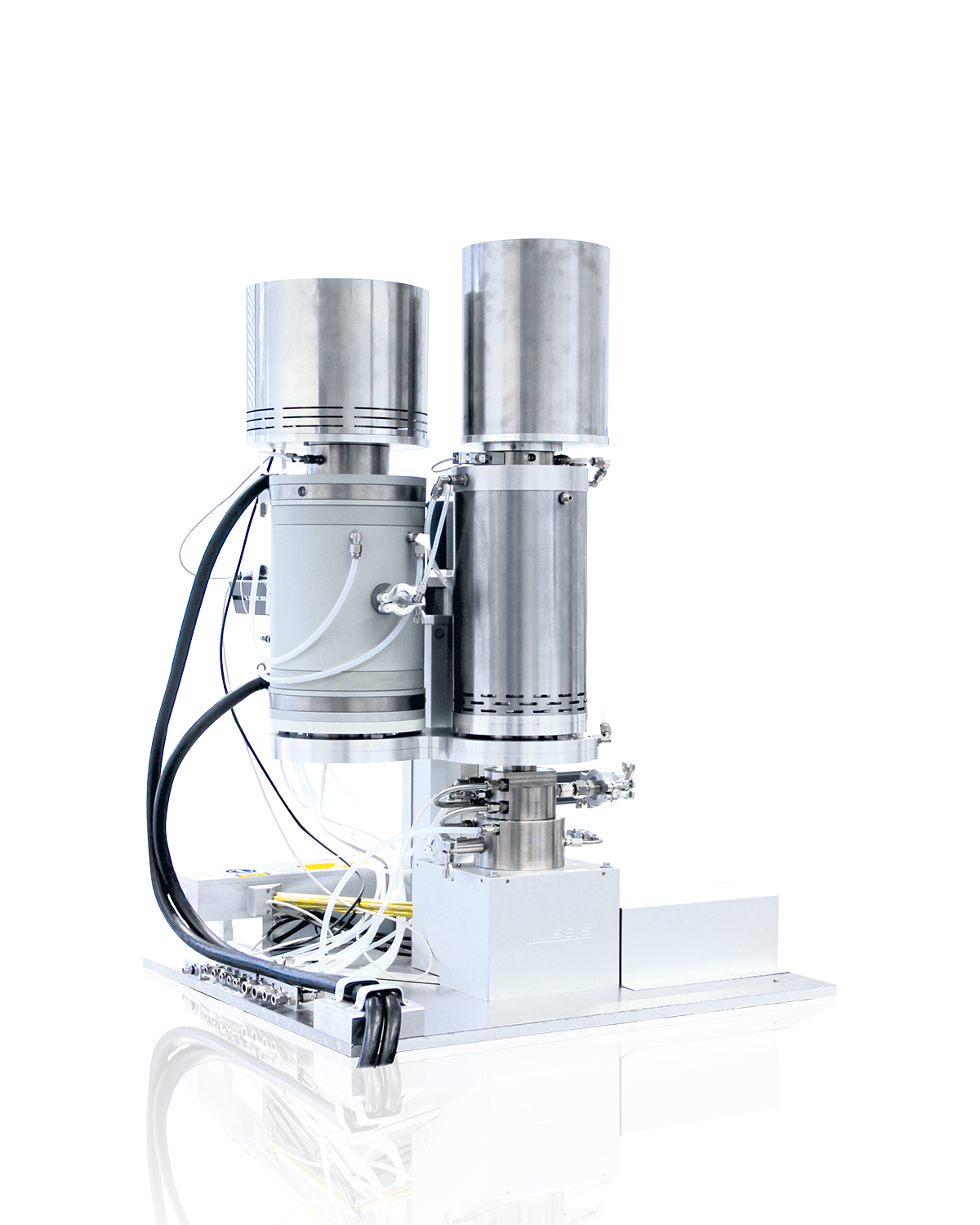

LFA L52 Nuclear — Eldiven Kutusu İçinde Flaş Ölçümü
L52 platformunun mekanik ve elektronik bileşenleri ayrılabildiği için ölçüm ünitesini eldiven kutusu ya da sıcak hücre içine, elektroniği dışına yerleştirebilirsiniz. Nükleer yakıt, bertaraf matrisi ve aktinit içeren numunelerde standart flaş cihazlarıyla çalışılamayan malzemeleri ölçer; dördüncü nesil reaktör (VHTR, SFR, MSR) malzeme geliştirme çalışmalarında kullanılır. Linseis'in nükleer hattının üçüncü ayağı olarak STA L81 Nuclear ve DIL L75 Nuclear ile aynı laboratuvar altyapısını paylaşır.
İnce Filmde Isıl İletkenlik
Numuneniz mikron altı kalınlıktaysa bulk flaş yöntemi yeterli çözünürlüğü vermez; bu durumda periyodik lazer ısıtma ve ince film flaş analizörü devreye girer. PLH L53 aynı zamanda LFA L51 ve L52'ye sonradan takılabilen bir yükseltme olarak da sunulur, yani mevcut cihazınızı ince filme açabilirsiniz. Ayrıntılı teknik özellikler için PLH L53 ve TF-LFA L54 sayfalarına bakabilirsiniz.
Isıl iletkenliği termoelektrik verimin (ZT) bir girdisi olarak ölçüyorsanız, LZT L32 aynı flaş ölçümünü Seebeck katsayısı ve elektriksel direnç ölçümüyle tek cihazda birleştirir.
Uygulama Alanları
- Elektronik ve yarı iletken: çip paketleme, ısı yayıcı ve arayüz malzemelerinde ısıl yol direncinin ölçülmesi.
- Batarya ve enerji depolama: hücre ve modül bileşenlerinde ısıl yönetim, arayüz macunu ve ped seçimi.
- Yalıtım ve yapı malzemeleri: DIN EN 12667 ve ASTM C 518'e göre ısıl iletkenlik ve U-değeri raporlaması.
- Seramik ve refrakter: yüksek sıcaklıkta ısıl yayınım ve özgül ısı; fırın astarı ve UHTC geliştirme.
- Metal ve alaşım: döküm, kaynak ve ısıl işlem simülasyonları için sıcaklığa bağlı ısıl iletkenlik verisi.
- Havacılık ve uzay: ısı kalkanı, kompozit ve ablatif malzemelerde 2800 °C'ye kadar karakterizasyon.
- Polimer ve kompozit: dolgu oranının ısıl iletkenliğe etkisi, düzlem içi ve düzleme dik ölçüm.
- Nükleer: yakıt ve bertaraf matrislerinde eldiven kutusu içinde ısıl yayınım ölçümü.
LFA L52
| Yöntem | Lazer flaş analizi (Nd:YAG); mutlak yöntem, kalibrasyon standardı gerekmez |
| Sıcaklık aralığı | −100 … 2800 °C (modüler fırın seçimine göre) |
| Eşzamanlı numune sayısı | 3 / 6 / 18 |
| Darbe enerjisi | 25 J/darbe'ye kadar, yazılımdan ayarlanabilir |
| Veri alma hızı | 2,5 MHz |
| Dedektör | InSb veya MCT; LN₂ ya da Peltier soğutmalı, kullanıcı değiştirilebilir |
| Vakum | 10⁻⁵ mbar'a kadar |
| Atmosfer | İnert, indirgeyici, oksitleyici |
| Numune çapı | 25,4 mm'ye kadar tam aydınlatma |
| Numune tipleri | Katı, toz, macun, sıvı, lamine, ince film |
| Ölçülen büyüklükler | Isıl yayınım (α), özgül ısı (Cp), ısıl iletkenlik (λ = α · Cp · ρ) |
| Fırın opsiyonu | İkinci fırın için döner tabla |
| Değerlendirme modelleri | Dusza birleşik model, McMasters (gözenekli), 2–3 katman, Parker, Cowan 5/10, Azumi, Clark-Taylor, Degiovanni; darbe boyu, ısı kaybı ve taban çizgisi düzeltmeleri |
| Yazılım | LiEAP |
| Standartlar | ASTM E-1461 · DIN EN 821-2 |
LFA L51
| Yöntem | Işık flaşı analizi (ksenon); mutlak yöntem, kalibrasyon gerekmez |
| Sıcaklık aralığı | −100 … 1250 °C |
| Fırın konfigürasyonları | LFA L51 LT / 500 / 1000 · LFA L51 1250 |
| Isıl iletkenlik aralığı | 0,1 – 4000 W/(m·K) |
| Isıl yayınım doğruluğu | ±%2,4 |
| Darbe kaynağı | Yazılım kontrollü ışık flaşı: 15 J/darbe, 50–2000 µs |
| Veri alma hızı | 2,5 MHz · 16 bit çözünürlük |
| Dedektör | InSb veya MCT; LN₂ ya da Peltier soğutmalı (opsiyonel otomatik LN₂ dolumu) |
| Vakum | 10⁻⁵ mbar'a kadar |
| Numune çapı | 6 – 25,4 mm (ışık kılavuzuna göre), tam aydınlatma |
| Numune tipleri | Katı, toz, macun, sıvı, lamine, ince film |
| Kontrollü ortam | Harici elektronikle eldiven kutusu / sıcak hücre kurulumu |
| Arayüz | USB veya Ethernet |
| Yazılım | LiEAP |
| Standartlar | ASTM E-1461 · DIN EN 821-2 · DIN 30905 |
THB L56 — Basic · Advanced · Ultimate
| Basic | Advanced | Ultimate | |
|---|---|---|---|
| Isıl iletkenlik | 0,01 – 5 W/(m·K) | 0,005 – 500 W/(m·K) | 0,005 – 1800 W/(m·K) |
| Isıl yayınım | 0,05 – 50 mm²/s | 0,05 – 300 mm²/s | 0,05 – 1200 mm²/s |
| Özgül ısı kapasitesi | 0,1 – 5 J/(g·K) | ||
| Hassasiyet — ısıl iletkenlik * | %1'den iyi | ||
| Hassasiyet — ısıl yayınım / ısı kapasitesi * | %4'ten iyi | ||
| Ölçüm süresi — katı | yaklaşık 1 – 10 dak | ||
| Ölçüm süresi — sıvı | yaklaşık 1 – 120 s | ||
| Sensör çalışma sıcaklığı | −150 … 700 °C | ||
| Sensör tipi | Kapton, seramik | ||
| En küçük numune ** | 1,5 × 1,5 × 2 mm | ||
| En büyük numune | Sınırsız | ||
| Cihaz boyutları | 200 × 200 × 65 mm | ||
| Güç | 36 W · 100–240 V AC, 50–60 Hz | ||
* Numune hazırlığına ve sensöre bağlıdır. ** Kesin alt sınır malzeme özelliklerine, fırına ve sensöre göre değişir.
THB sensörleri
| Sensör | Min. numune | Sıcaklık aralığı | Ölçüm aralığı | Uygun numune † | Uyumlu kademe |
|---|---|---|---|---|---|
| THB/A | 20 × 40 × 5 mm | −150 … 200 °C ‡ | 0,01 – 5 W/(m·K) | K | Basic, Advanced, Ultimate |
| THB/A/Metal | 20 × 40 × 5 mm | −150 … 200 °C ‡ | 0,01 – 5 W/(m·K) | K, T, S | Basic, Advanced, Ultimate |
| THB/B | 10 × 20 × 3 mm | −150 … 200 °C ‡ | 0,01 – 2 W/(m·K) | K | Basic, Advanced, Ultimate |
| THB/B/Metal | 10 × 20 × 3 mm | −150 … 200 °C ‡ | 0,01 – 2 W/(m·K) | K, T, S | Basic, Advanced, Ultimate |
| THB/HT § | 20 × 40 × 5 mm | RT … 700 °C | 0,01 – 1 W/(m·K) | K | Basic, Advanced, Ultimate |
| QSS | 25 × 55 × 3 mm | −150 … 200 °C ‡ | 0,5 – 1800 W/(m·K) | K, T | Advanced, Ultimate |
| QSS HT § | 25 × 55 × 3 mm | RT … 700 °C | 0,2 – 100 W/(m·K) | K, T, S | Advanced, Ultimate |
| Hotpoint | 1,5 × 1,5 × 2 mm | −150 … 200 °C ‡ | 0,01 – 30 W/(m·K) | K, T, G | Advanced, Ultimate |
| Hotpoint HT § | 10 × 10 × 10 mm | RT … 700 °C | 0,01 – 5 W/(m·K) | T, S, G | Advanced, Ultimate |
† K: katı · S: sıvı · T: toz · G: gaz. ‡ Azami sıcaklıklar hava ortamı içindir; Kapton sensörler inert atmosferde 300 °C'ye kadar kullanılabilir. § Yüksek sıcaklık (HT) sürümü seramik altlık üzerinedir; doğruluğu bir miktar düşürebilir.
HFM L57 — 200 · 300 · 600
| HFM L57 200 | HFM L57 300 | HFM L57 600 | |
|---|---|---|---|
| Ölçüm yöntemi | Isı akış ölçer — ASTM C 518 · ISO 8301 · DIN EN 12667 | ||
| Sıcaklık aralığı (plakalar) | 0 … 90 °C · −20 … 90 °C · −35 … 90 °C | 0 … 90 °C · −20 … 90 °C · −35 … 90 °C | −20 … 70 °C |
| Soğutma | Harici soğutucu veya termostat | ||
| Plaka sıcaklık kontrolü | Peltier | ||
| Sıcaklık çözünürlüğü | 0,0001 °C | ||
| Ölçüm noktası | 100'e kadar | ||
| Numune boyutu | 200 × 200 mm · 90 mm kalınlığa kadar | 300 × 300 mm · 100 mm kalınlığa kadar | 600 × 600 mm · 200 mm kalınlığa kadar |
| Isıl direnç aralığı | 0,2 – 8,0 m²·K/W · genişletme setiyle 0,036 – 9,0 | 0,2 – 8,0 m²·K/W · genişletme setiyle 0,036 – 8,0 | 0,2 – 8,0 m²·K/W · genişletme setiyle 0,036 – 8,0 |
| Isıl iletkenlik aralığı * | 0,001 – 0,5 W/(m·K) · genişletme setiyle 2,5'e kadar | 0,001 – 0,5 W/(m·K) · genişletme setiyle 2,5'e kadar | 0,001 – 0,5 W/(m·K) |
| Tekrarüretilebilirlik | %0,25 | ||
| Doğruluk | ±%1 – %2 | ||
| Değişken temas basıncı | 1,3 kPa'ya kadar; opsiyonel 25 kPa'ya kadar | ||
| Yoğuşma koruması | Sızdırmaz gövde tasarımı | ||
* Linseis, HFM 200'ün genişletme seti üst sınırını kendi teknik sayfasında iki farklı satırda 2,2 ve 2,5 W/(m·K) olarak veriyor; değer konfigürasyona göre değişir, projeniz için geçerli olanı teyit ederiz. Plaka sıcaklıklarının alt sınırı seçilen soğutma opsiyonuna bağlıdır.
TIM L58
| Yöntem | ASTM D5470'e göre durağan ısı akısı |
| Ölçülen büyüklükler | Isıl empedans, ısıl direnç, görünür ısıl iletkenlik |
| Sıcaklık aralığı * | −30 … 450 °C |
| Temas basıncı | 16 MPa'ya kadar, otomatik elektromekanik kontrol † |
| Kuvvet seçenekleri | 1 kN · 2 kN · 5 kN |
| Kalınlık tayini | Yüksek çözünürlüklü LVDT, ±5 µm |
| Numune boyutları | Yuvarlak Ø 20 / 25 / 40 mm · köşeli 20 × 20, 25 × 25, 40 × 40 mm (diğer boyutlar talep üzerine) |
| Numune kalınlığı | 0,001 – 8 mm (20 mm'ye kadar) |
| Isıl iletkenlik aralığı | 0,1 – 50 W/(m·K) |
| Isıl direnç aralığı * | 0,005 – 500 cm²·K/W |
| Tekrarlanabilirlik / doğruluk * | ±%2 / ±%3 – %5 |
| Meter bar | Değiştirilebilir: alüminyum, bakır, pirinç (diğer malzemeler ve özel kaplamalar) |
| Soğutma | Standart su soğutma ünitesi; intracooler 600 opsiyonu |
| Modüler opsiyonlar | Vakum odası, güvenlik kabini, projeye özel genişlemeler |
| Yazılım eklentileri | Kalınlık modülasyonu, sıcaklık çevrimi, kalite yönetimi, hızlandırılmış çevrim (günde 5000 çevrime kadar) |
| Yazılım | LiEAP — otomatik kalibrasyon, tam otomatik ölçüm akışı |
| Güç | 110 / 115 / 220 / 230 V AC, 50/60 Hz |
* Optimum koşullarda. † Azami basınç numune boyutuna bağlıdır: Ø 20 mm'de 16 MPa'ya, Ø 40 mm'de 4 MPa'ya kadar; 20 × 20 mm'de 12 MPa'ya, 40 × 40 mm'de 3,1 MPa'ya kadar.
LFA L52 Nuclear
| Ölçüm sistemi | LFA L52 ile aynı lazer flaş platformu |
| Kurulum | Mekanik ve elektronik bileşenler ayrılabilir; ölçüm ünitesi eldiven kutusu ya da sıcak hücre içine, elektronik dışına yerleştirilir |
| Uzaktan kullanım | Sistem güvenli bölgeden kontrol edilebilir |
| Numune türleri | Nükleer yakıt, bertaraf matrisi, aktinit içeren malzemeler |
| Uygulama alanı | Dördüncü nesil reaktör malzemeleri (VHTR, SFR, MSR), erimiş tuz çalışmaları |
Nükleer kurulumlar tesise özel olarak yapılandırılır; sıcaklık aralığı, fırın seçimi ve dedektör konfigürasyonu LFA L52 seçenekleriyle aynıdır.
Spesifikasyonlar önceden bildirilmeksizin değiştirilebilir; projenize uygun konfigürasyon ve güncel değerler için bizimle iletişime geçin.
