Nanosurf CoreAFM Atomik Kuvvet Mikroskobu (AFM)

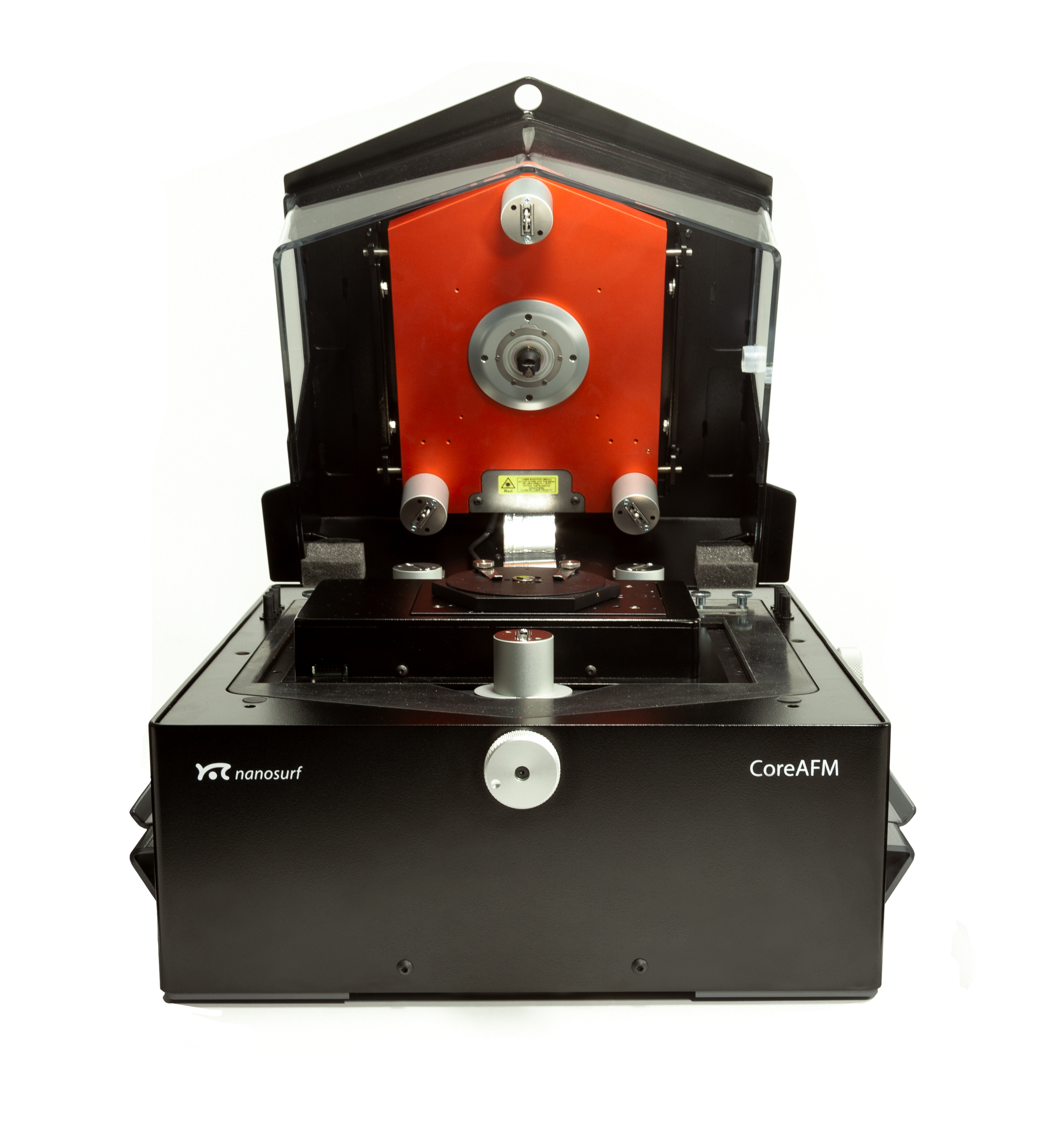

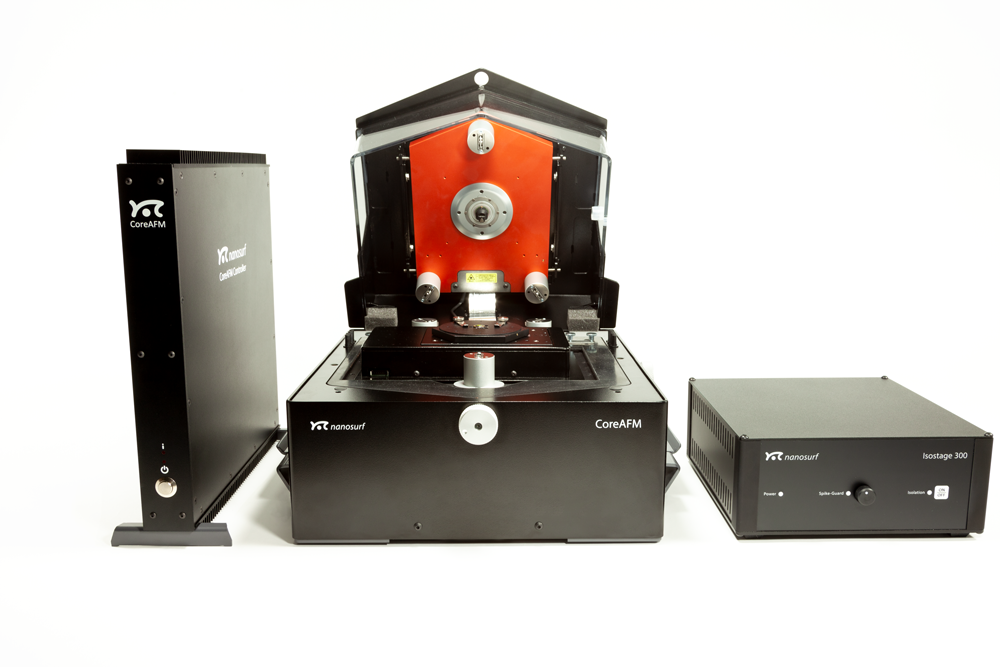

CoreAFM, tarayıcı, XYZ numune tablası, kamera, aktif titreşim masası ve 24 bit kontrol ünitesini tek bir gövdede birleştiren bütünleşik araştırma atomik kuvvet mikroskobudur. Üç kablo bağlantısıyla kurulur ve otuzun üzerinde opsiyonel ölçüm moduyla temel topografyadan elektriksel ve nanomekanik karakterizasyona kadar genişletilebilir.
1997'den bu yana taramalı prob mikroskobunu laboratuvar tezgâhına sığdıran İsviçreli Nanosurf'ün araştırma sınıfındaki en kompakt sistemi olan CoreAFM, yaklaşık otuz yıllık üretici deneyimini sınırlı laboratuvar alanı, çok kullanıcılı ortamlar ve hızlı devreye alma gibi modern beklentilere karşılık verecek biçimde bir araya getirir.
Titreşim Masası Dahil, Kurulum Üç Kabloda Biter

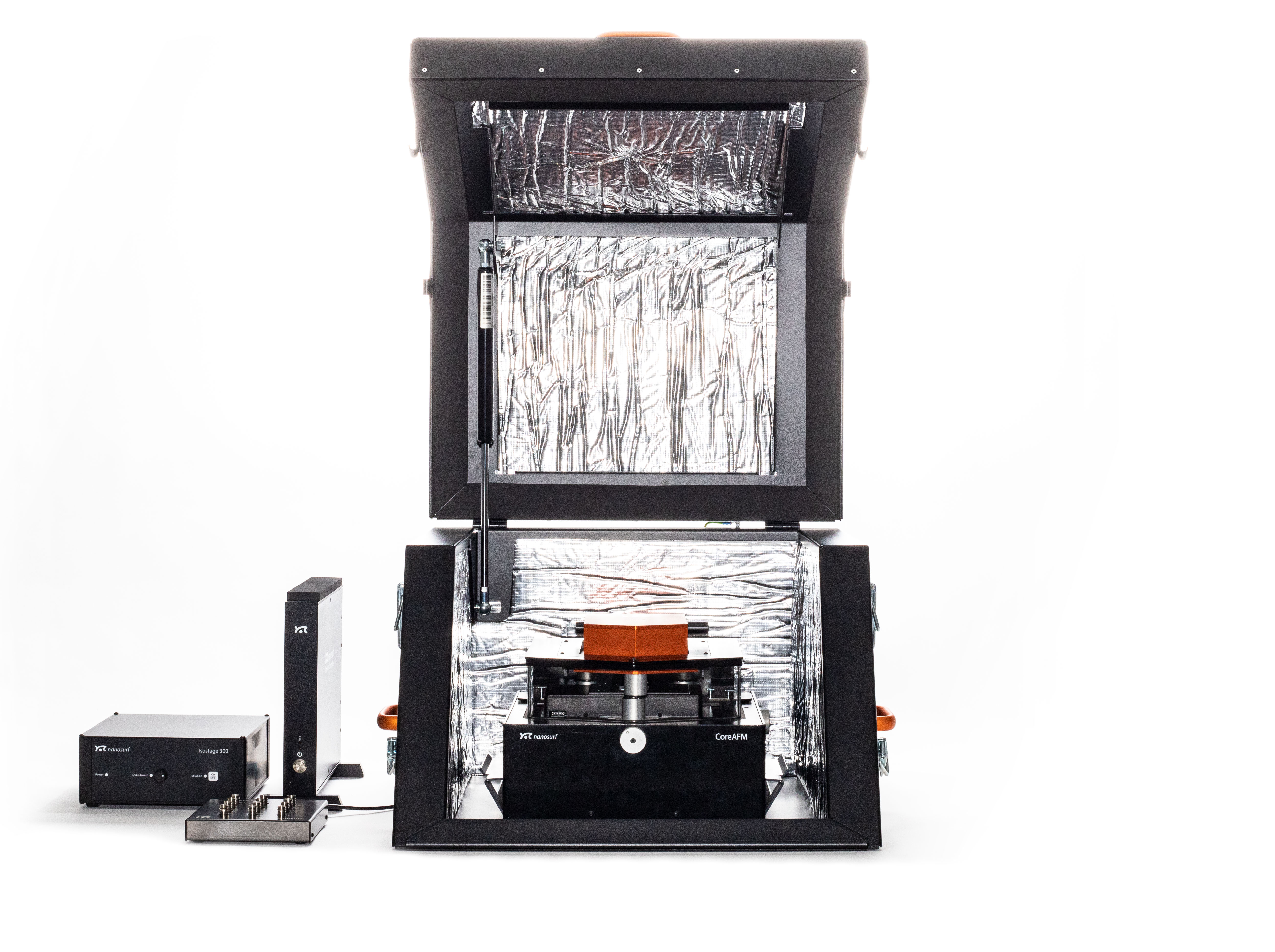

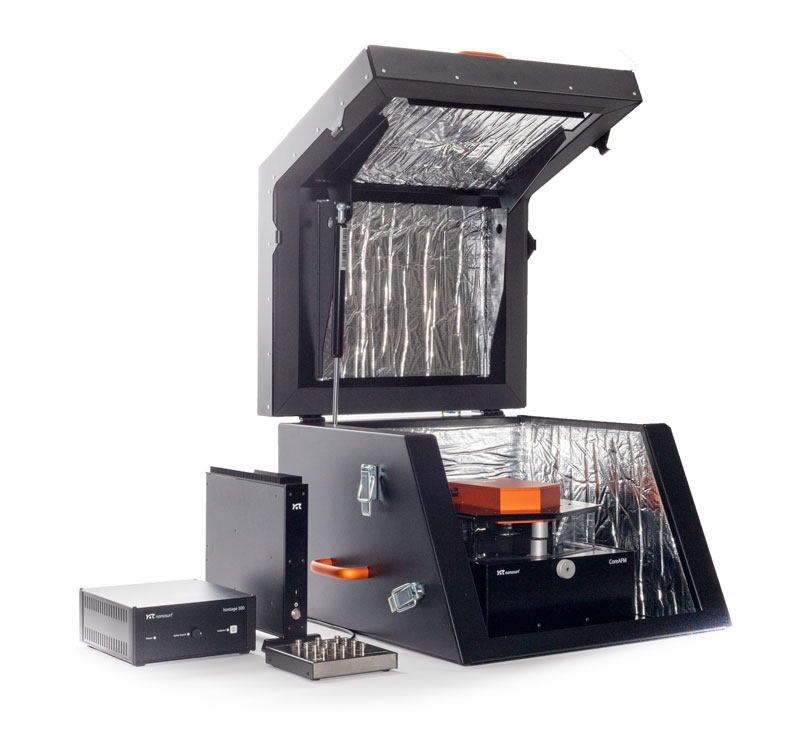

Aktif titreşim izolasyon masası, hava akımı koruması ve kontrol ünitesi sistemin içindedir. Ayrı bir titreşim masası, ayrı bir kontrol kabini ve bunlar arasındaki kablolamayla uğraşmadan, cihazı tezgâha koyup üç kabloyu bağlayarak ölçüme başlayabilirsiniz.
- Dahili aktif titreşim izolasyon masası
- Bütünleşik XYZ numune tablası ve üst/yan görüş kamerası

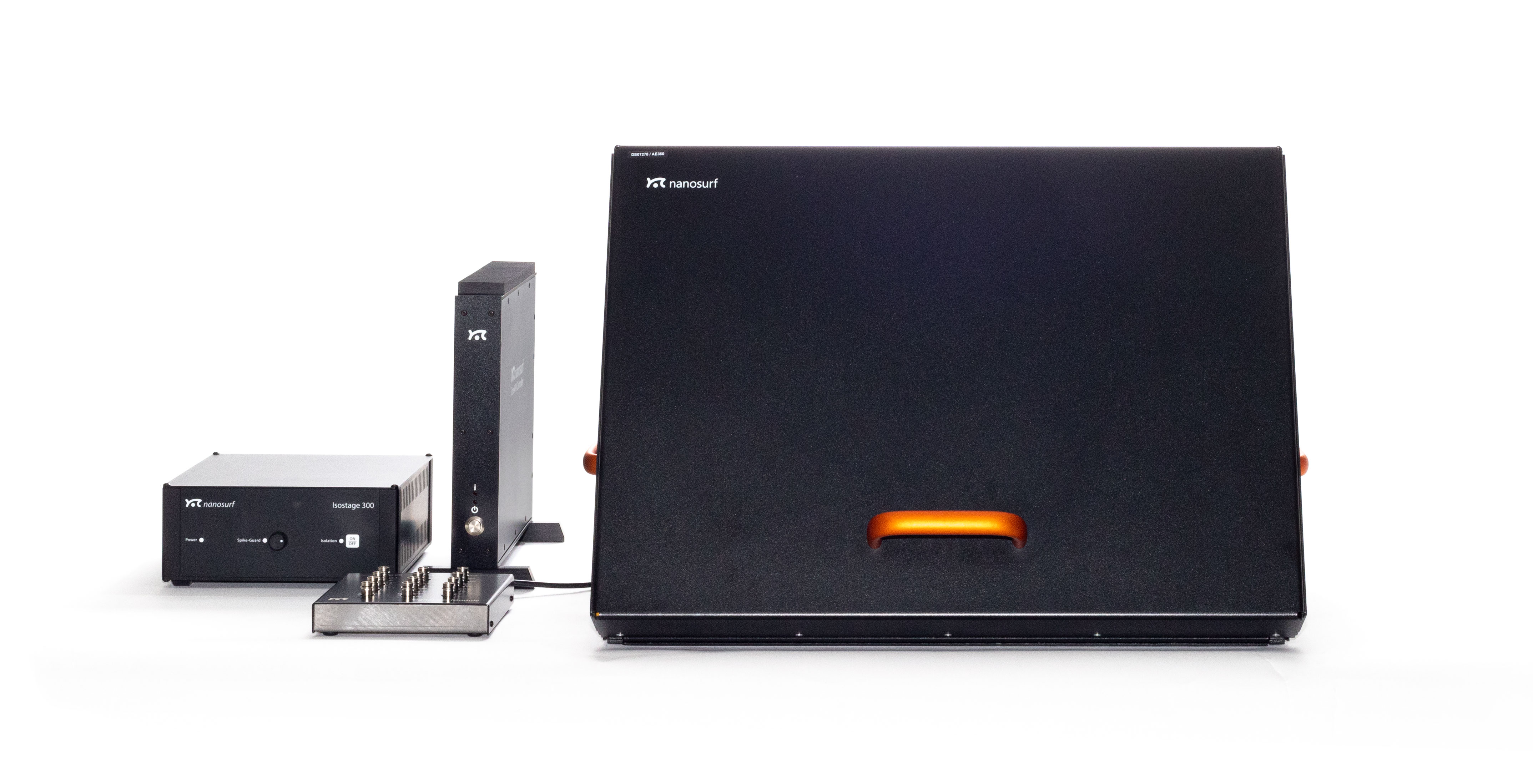

- Hava akımı koruması

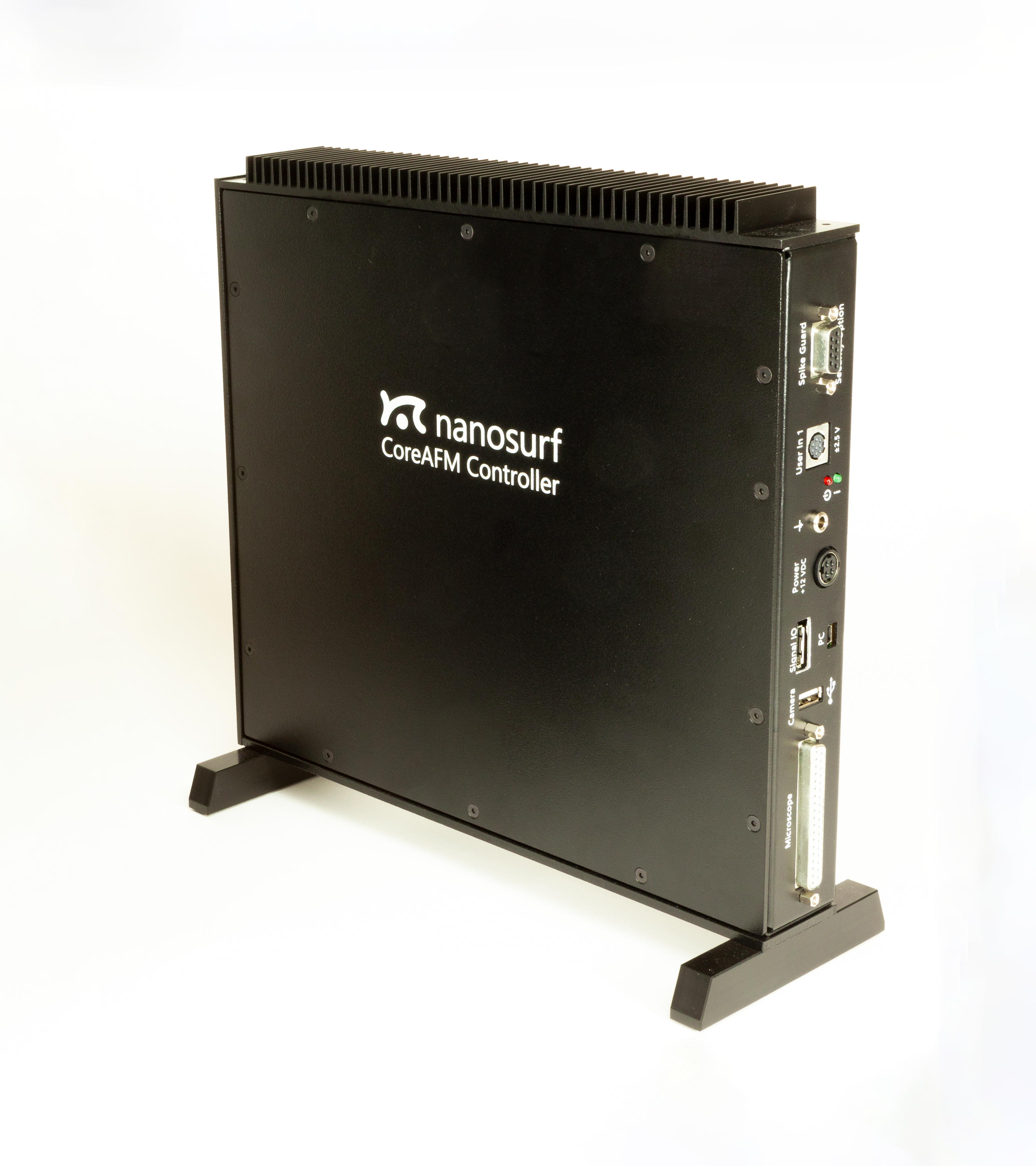

- 24 bit kontrol ünitesi gövdeye entegre
Flexure Kılavuzlu Tarayıcıyla Düzlemsel ve Doğrusal Tarama
Flexure kılavuzlu tarayıcı, tarama alanı boyunca düzlemselliği koruyarak eğrilik düzeltmesine olan ihtiyacı azaltır. Bu, özellikle geniş alanlı taramalarda ve pürüzlülük ölçümlerinde ham verinin doğrudan değerlendirilebilmesini sağlar.
Çok Kullanıcılı Laboratuvarlarda Kullanım Kolaylığı
Kantilever değişimi lazer veya dedektör hizalaması gerektirmez; yazılım seçilen kantileverin özelliklerine göre frekans taramasını otomatik yapar. Ortak kullanılan laboratuvarlarda her yeni kullanıcı için yeniden eğitim ve kalibrasyon yükü belirgin biçimde azalır.
- Kendiliğinden hizalanan kantileverler
- Parametre girmeden otomatik frekans ayarı
- Python ile programlanabilir cihaz kontrolü
Otuzun Üzerinde Modla Genişleyen Kapsam
Temel statik ve dinamik kuvvet modlarının yanında C-AFM, SSRM, PFM, EFM, KPFM, MFM ve SMM ile elektriksel karakterizasyon; kuvvet spektroskopisi, kuvvet modülasyonu ve kuvvet haritalaması ile nanomekanik analiz yapabilirsiniz. Değişken manyetik alan üreteci ile düzlem içi manyetik alan altında ölçüm alabilirsiniz.
Nanomekanik Özellikleri Haritalayın

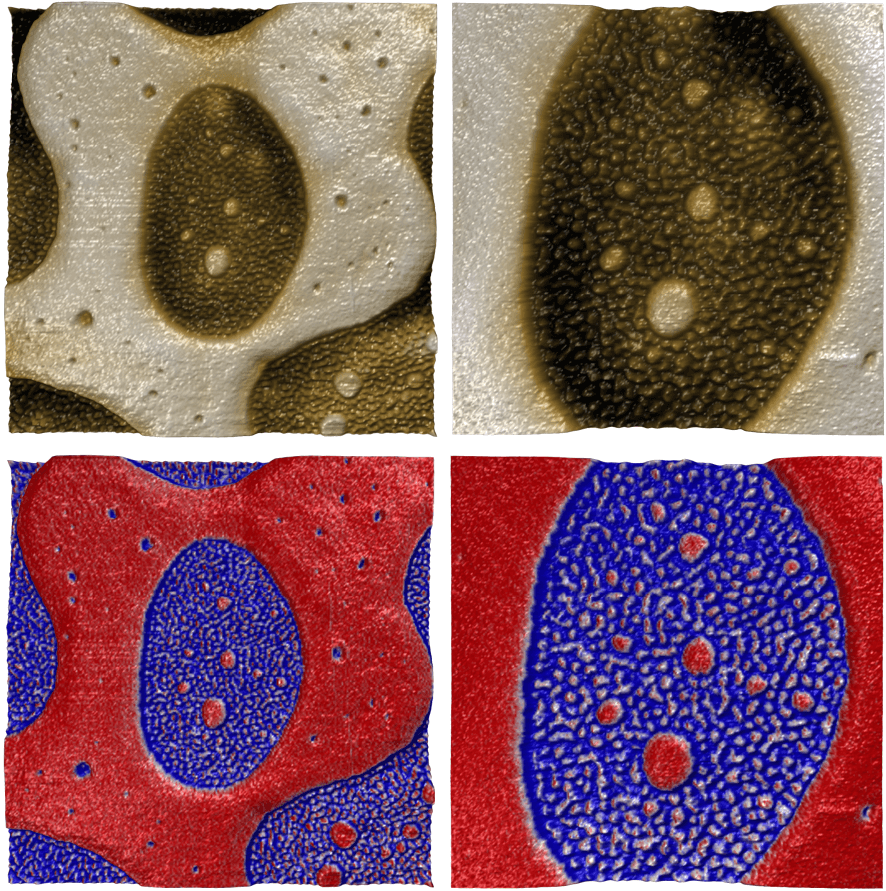

Kuvvet haritalaması modunda numune yüzeyinin her noktasında kuvvet-mesafe eğrisi toplanarak elastik modül, yapışma kuvveti ve enerji yitimi dağılımları çıkarılır. Polimer karışımlarında faz ayrımını, kompozitlerde ara yüzey özelliklerini ve biyolojik numunelerde doku sertliği farklarını bu şekilde görünür kılabilirsiniz.
Biyolojik Numuneler için Alttan Optik Erişim
Dijital Ters Mikroskop Seçeneği (DIMO) ile numuneyi geçirgen ışık veya floresan kontrastıyla alttan görüntüleyebilirsiniz. Motorize Z tablası 5 mm hareket sunar; hücre kültürü kaplarında ince konumlandırma gerektiğinde 150 µm'lik Z aktüatörü aksesuarı eklenebilir. FluidFM eklentisiyle tek hücre manipülasyonu ve mikroakışkan uygulamalara genişletebilirsiniz.
Uygulama Alanları
- Malzeme bilimi: Polimer, seramik, metal ve 2B malzemelerde yüzey topografyası, pürüzlülük ve faz analizi
- Yaşam bilimleri ve biyoteknoloji: Hücre morfolojisi, biyomolekül görüntüleme ve doku mekaniği
- Nano-elektriksel karakterizasyon: Yarı iletken ve 2B malzemelerde iletkenlik ve yüzey potansiyeli haritalama
- Kaplama ve ince film: Tabaka kalınlığı, yüzey pürüzlülüğü ve kusur analizi
- Üniversite araştırma laboratuvarları: Çok kullanıcılı ortamlarda geniş mod yelpazesiyle ortak kullanım
| Genel tasarım | Uç tarayıcı, numune tablası ve tarama koruması tek gövdede |
| Tarayıcı | 100 µm × 100 µm × 12 µm |
| Maksimum tarama alanı | 100 µm — düzlemsellik <5 nm, kapalı çevrim |
| Maksimum Z aralığı | 12 µm |
| Dedektör gürültüsü (RMS) | tip. 60 pm / maks. 100 pm |
| Sensör gürültüsü (Z, RMS) | tip. 180 pm / maks. 250 pm |
| Dinamik gürültü (Z, RMS) | tip. 40 pm / maks. 70 pm |
| Statik gürültü (Z, RMS) | tip. 100 pm |
| Numune tablası | Bütünleşik XY tablası (20 × 20 mm); motorize Z tablası (5 mm) |
| Numune boyutu | Standart <50 mm (genişletilmiş <100 mm) |
| Numune yüksekliği | Standart <5 mm (gen. <10 mm / maks. <40 mm) |
| Numune gözlemi | 5 MP renkli CCD, değiştirilebilir, ayarlanabilir odak; üst ve yan görüş |
| Aydınlatma | Beyaz LED (parlaklık %0–100), üst görüş için eksenel aydınlatma |
| Tarama kontrolü ve girişler | 24 bit ADC/DAC, 200 kHz |
| Dijital lock-in (2×) | 16 bit ADC/DAC, 20 MHz |
| Kullanıcı giriş/çıkış, uyarım girişi | 24 bit ADC/DAC, 5 MHz, 10 V |
| Dijital senkronizasyon | 2 bit satır/kare senkron çıkışı, 5 V TTL |
| Termal ayar | 10 Hz – 2 MHz |
| Ağırlık / boyutlar | 30,5 kg / 350 × 395 × 242 mm (G × D × Y) |
| Güç | 100–240 VAC, 50/60 Hz, 50 W |
Kaynak: Nanosurf CoreAFM broşürü.
Spesifikasyonlar önceden bildirilmeksizin değiştirilebilir; projenize uygun konfigürasyon ve güncel değerler için bizimle iletişime geçin.
