Nanosurf NaioSTM Taramalı Tünelleme Mikroskobu (STM)
NaioSTM, tarama kafası, kontrol ünitesi, hava akımı koruması ve titreşim izolasyonunu tek gövdede birleştiren masaüstü taramalı tünelleme mikroskobudur. 10 mm'nin altındaki çok kısa mekanik döngüsü sayesinde sıradan bir laboratuvar ortamında, iki kablo bağlantısıyla ve dakikalar içinde atomik çözünürlüğe ulaşır.
1997'den bu yana taramalı prob mikroskobunu erişilebilir kılan İsviçreli Nanosurf'ün eğitim alanındaki en yaygın sistemi olan NaioSTM, atomik ölçekli görüntülemenin özel bir titreşim altyapısı ve uzman operatör gerektirmeden yapılabilmesi beklentisine karşılık verir.
Beş Dakikada Atomik Çözünürlük
Grafit yüzeyinde atomik çözünürlüklü görüntü almak için özel bir titreşim odası ya da uzun bir hazırlık gerekmez. Sistemin tasarımı, kutudan çıkarmadan ilk görüntüye kadar geçen süreyi dakikalar mertebesinde tutar.
- 10 mm'nin altında mekanik döngü
- Pasif titreşim izolasyon ayakları
- İki kablo bağlantısı: güç ve USB
Kısa Mekanik Döngü, Sıradan Ortamda Kararlılık

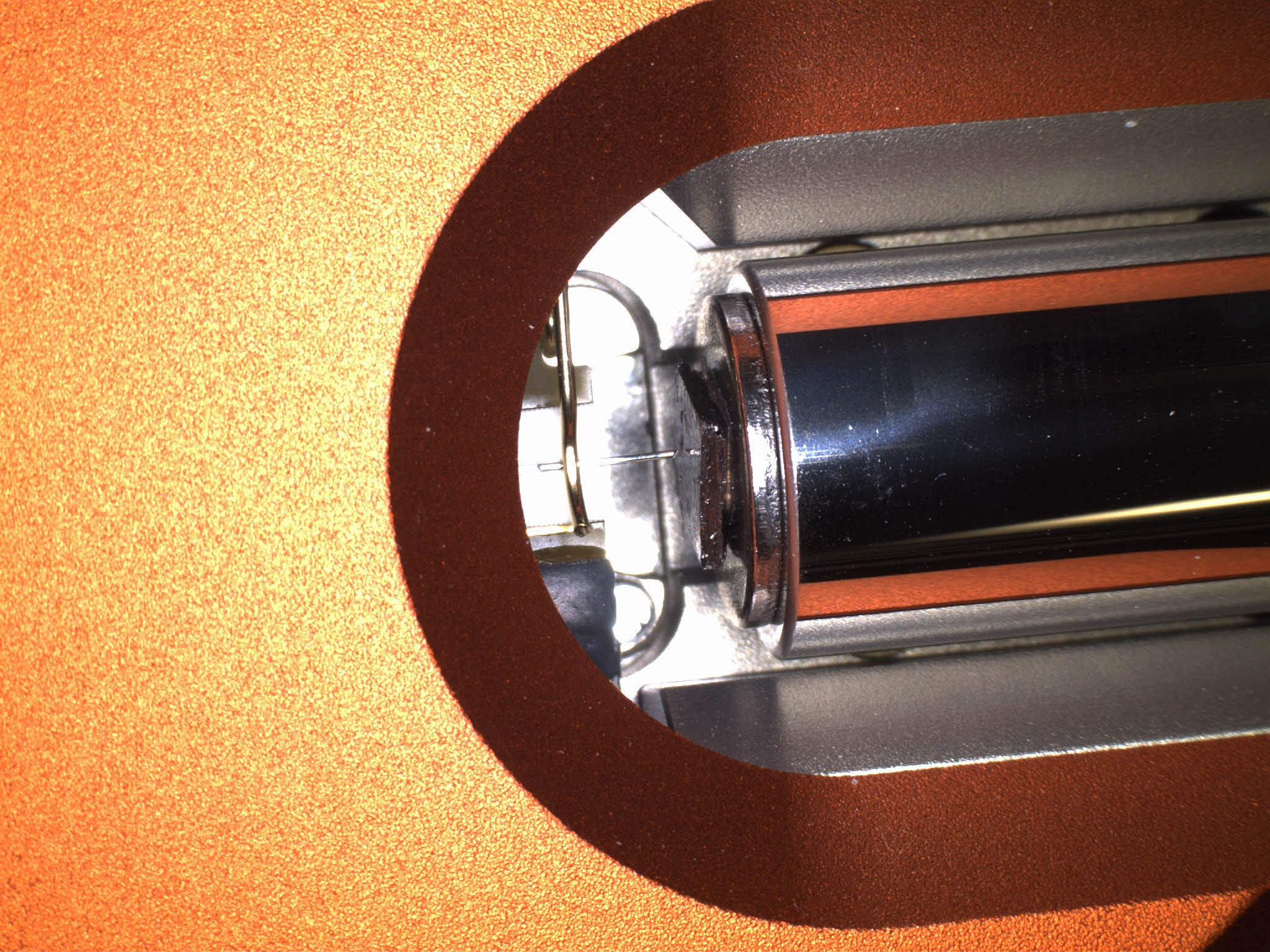

Taramalı tünelleme mikroskopisinde kararlılığı belirleyen temel unsur, uç ile numune arasındaki mekanik yolun uzunluğudur. NaioSTM bu yolu 10 mm'nin altında tutarak, sınıf ortamındaki gürültü ve titreşim koşullarında dahi kullanılabilir bir kararlılık sağlar.
Öğrenci Kullanımına Uygun Güvenlik

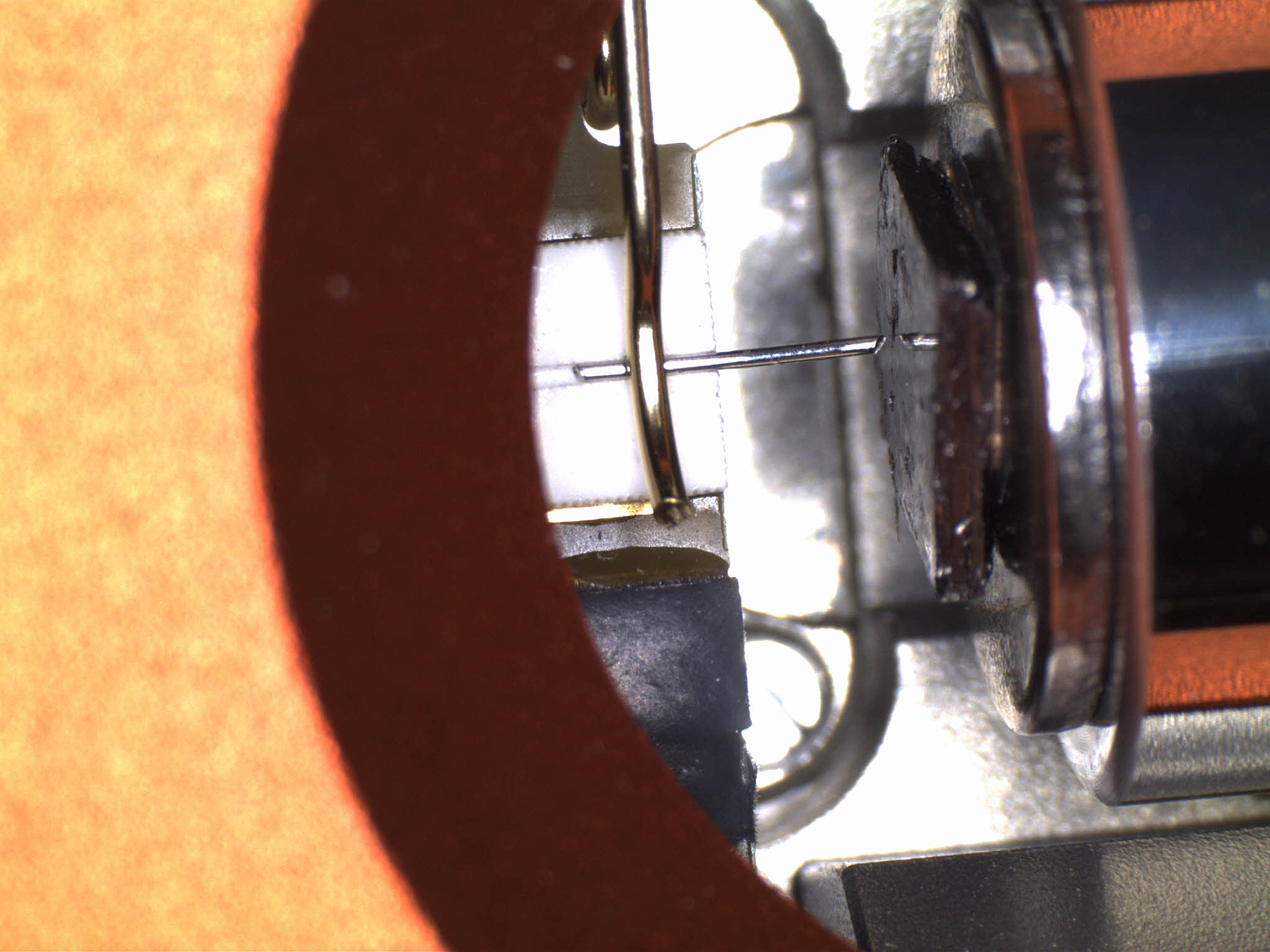

Sistem yüksek gerilim gerektirmeden çalışır ve tarama uçları Pt/Ir telden kesilerek hazırlanır. Tehlikeli kimyasallarla uç dağlama işlemi yapılmadığından, deneyimsiz kullanıcıların bulunduğu eğitim laboratuvarlarında güvenle kullanılabilir.
- Yüksek gerilim gerektirmeyen çalışma

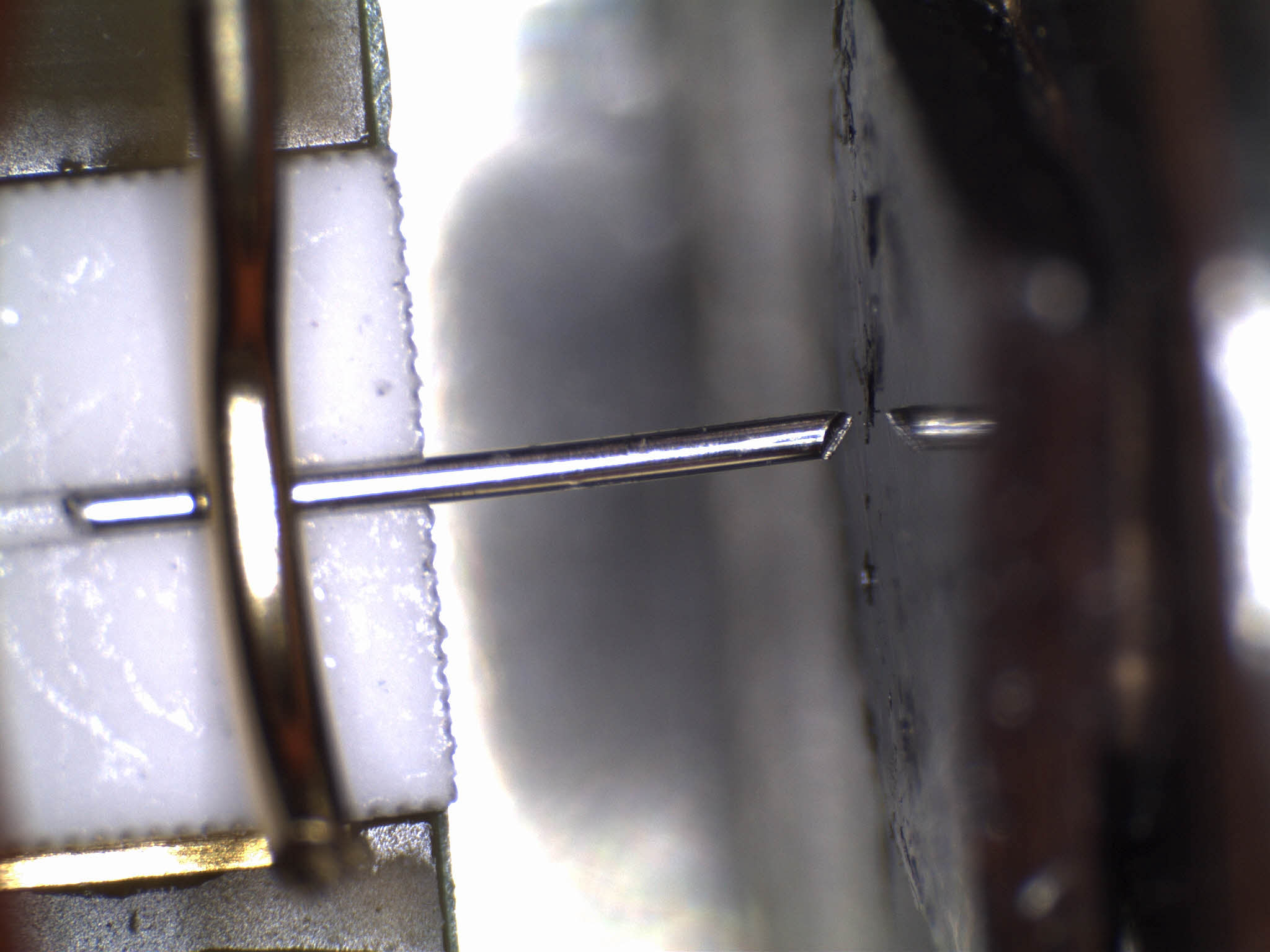

- Pt/Ir telden kesilerek hazırlanan uçlar
- Tehlikeli madde kullanımı gerektirmeyen uç hazırlığı
Tezgâhta 204 × 204 mm Yer Kaplar
Sistemin tezgâh üzerinde kapladığı alan 204 × 204 mm'dir. Ağır taş masa üzerindeki bütünleşik yapısı, sistemi sınıflar arasında taşınabilir kılar; her ders için yeniden kurulum yapılmasını gerektirmez.

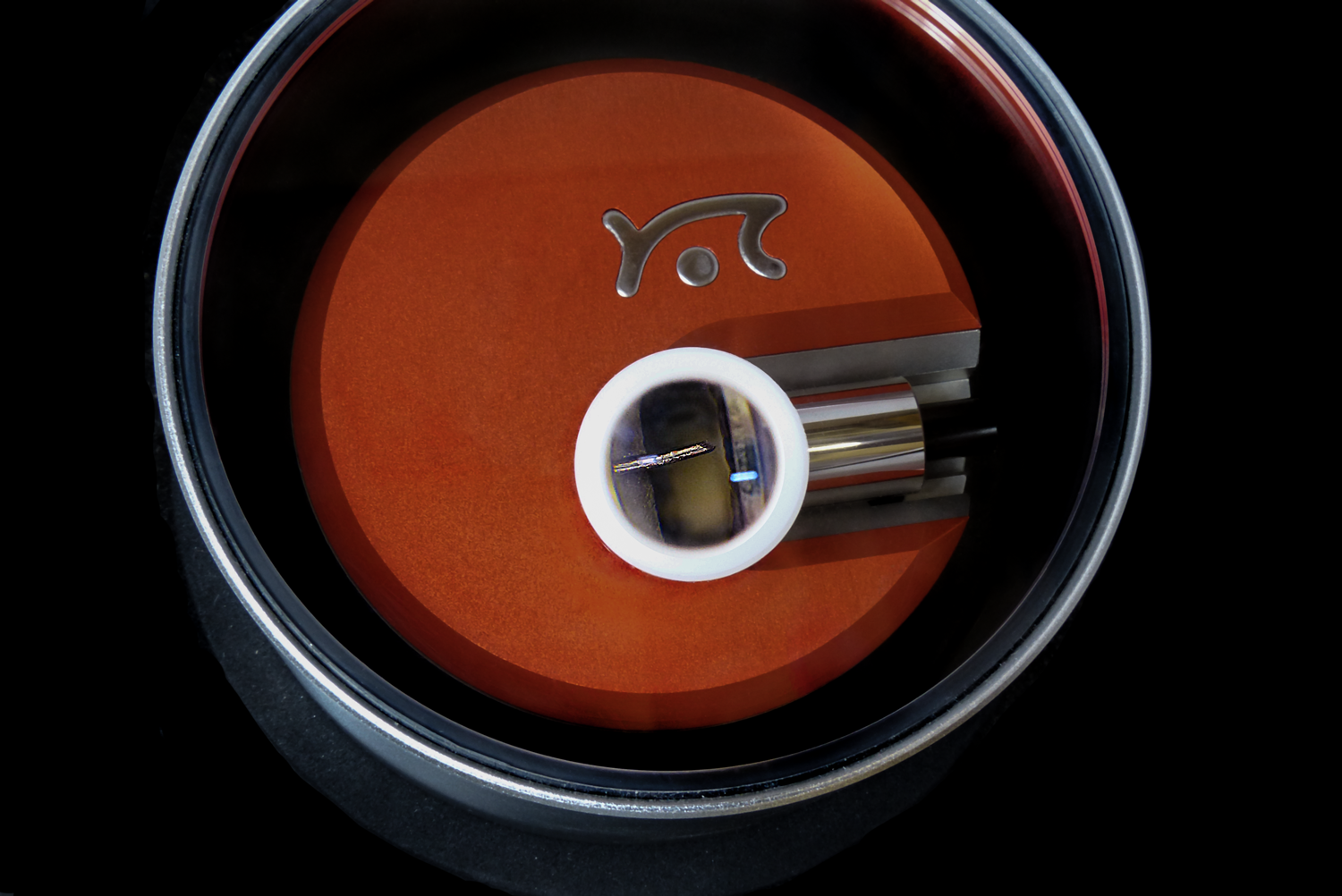

Büyüteçli Hava Akımı Koruması
Hava akımı koruması, üzerindeki büyüteçle uç ve numune bölgesinin doğrudan izlenmesine olanak tanır. Öğrenciler uç yaklaşmasını kendi gözleriyle takip edebilir.
Aynı Sadeliği AFM Tarafında Arayanlar İçin
Atomik kuvvet mikroskopisi tarafında aynı bütünleşik ve kurulum gerektirmeyen yaklaşımı NaioAFM sunar. NaioAFM'e STM modülü eklenerek her iki teknik tek sistemde de kullanılabilir.
Uygulama Alanları
- Nano-eğitim: Lisans derslerinde atomik ölçekli görüntülemenin uygulamalı olarak gösterilmesi
- Yüzey bilimi eğitimi: Grafit, altın ve diğer iletken yüzeylerde atomik kafes yapısının incelenmesi
- Temel araştırma: İletken numunelerde yüzey yapısı çalışmaları
- Öğrenci projeleri: Kısa süreli laboratuvar uygulamaları ve dönem projeleri
- Gösterim ve tanıtım: Taşınabilir yapısıyla farklı mekânlarda sunum
| Tarama alanı (XYZ) 1 | 500 nm × 500 nm × 200 nm |
| Tarama çözünürlüğü (XYZ) 2 | 7,6 pm × 7,6 pm × 3,1 pm |
| Akım yükselteci | 0,1 – 100 nA, 25 pA adımlarla |
| Görüntüleme modları | Sabit akım (topografya), sabit yükseklik (akım) |
| Spektroskopi modları | Akım–gerilim, akım–mesafe |
| Mekanik döngü | <10 mm |
| Numune boyutu | Maks. 10 mm çap, maks. 3 mm kalınlık |
| Görüntüleme hızı | 10 Hz'e kadar |
| Uç hazırlığı | Pt/Ir telden kesilerek — dağlama ve tehlikeli kimyasal gerektirmez |
| Titreşim izolasyonu | Pasif izolasyon ayakları, ağır taş masa üzerinde |
| Boyut (G × D × Y) / ağırlık | 204 × 204 × 104 mm / 3,45 kg |
| Güç | 90–240 VAC, 50/60 Hz, 30 W |
| Bilgisayar gereksinimi | USB 2.0, Windows 7 veya üzeri (32 veya 64 bit) |
1 Üretim toleransı dahildir. 2 Maksimum aralığın 16 bite bölünmesiyle hesaplanmıştır.
Kaynak: Nanosurf NaioSTM broşürü.
Spesifikasyonlar önceden bildirilmeksizin değiştirilebilir; projenize uygun konfigürasyon ve güncel değerler için bizimle iletişime geçin.
