Nanosurf Industrial Solutions Özel Tasarım Atomik Kuvvet Mikroskobu (AFM)
Nanosurf Industrial Solutions, standart sistemlerin numune geometrisi, ağırlık, otomasyon ya da temiz oda gereksinimlerini karşılayamadığı durumlar için özel tasarlanan atomik kuvvet mikroskobu çözümleridir. FlexAFM ve DriveAFM tarama kafalarının monte edilebilir sürümleri; beş eksene kadar numune tablaları, hava yastıklı öteleme sistemleri ve MES entegrasyonu ile birleştirilerek uygulamaya özel sistemler oluşturulur.
1997'den bu yana taramalı prob mikroskopisi geliştiren İsviçreli Nanosurf'ün mühendislik birikimi, bu kapsamda 500 kg'a kadar numune taşıyan tablalardan ISO 6 temiz oda montajına uzanan bir yelpazede üretim ölçeğindeki kalite kontrol ve Ar-Ge beklentilerine karşılık verecek şekilde uygulanır.
Numuneniz Sisteme Değil, Sistem Numunenize Uyar
Ölçmek istediğiniz parça standart bir AFM tablasına sığmıyor, çok ağır geliyor ya da düzlemsel değilse, çözüm parçayı kesmek zorunda kalmak değildir. Numune tablası, tarama kafası bağlantısı ve sistem geometrisi ölçeceğiniz parçaya göre tasarlanır.
- Beş serbestlik dereceli numune tablası konfigürasyonları
- Eğilebilir tarama kafası düzenekleri
- Hava yastıklı numune öteleme tablaları
- Kapalı çevrim hareket kontrolü
Araştırma Sınıfı Tarama Kafaları, Endüstriyel Gövdeler

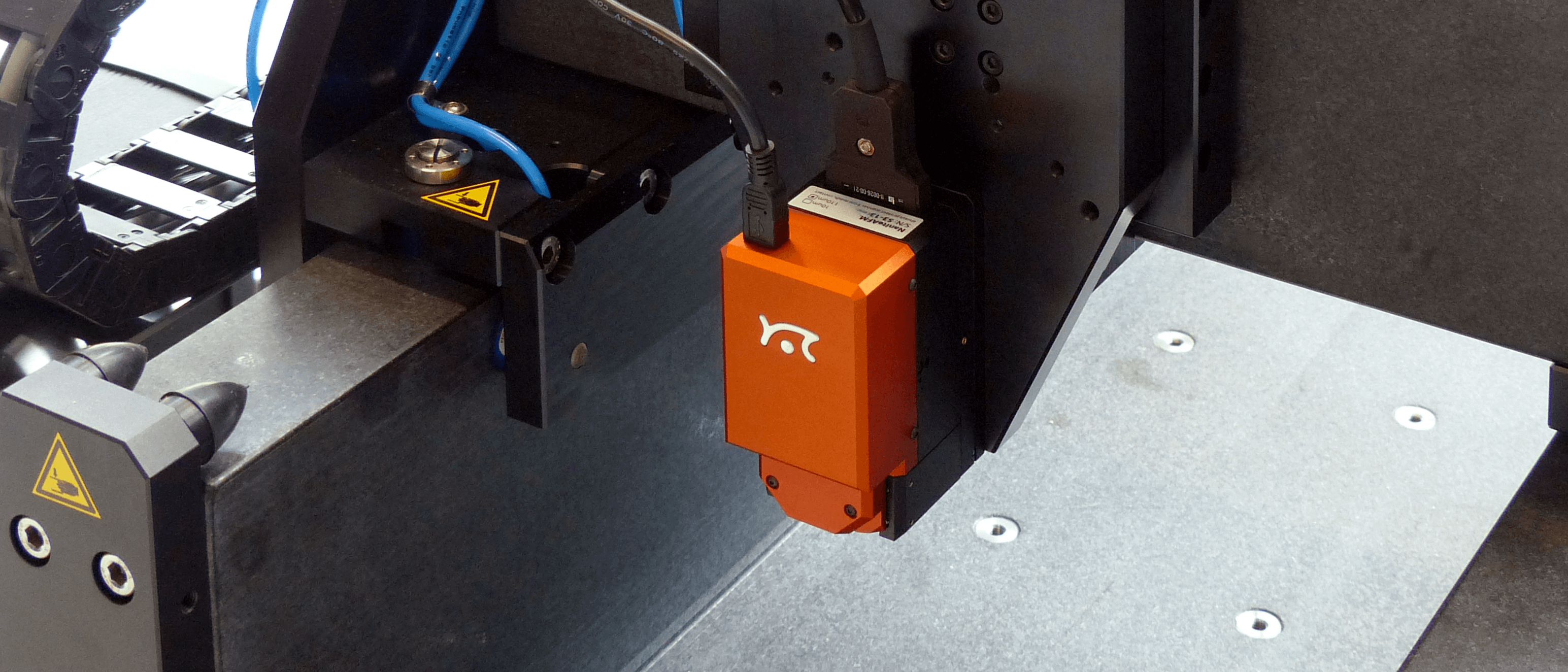

Sistemin ölçüm çekirdeğinde FlexAFM ve DriveAFM tarama kafalarının monte edilebilir sürümleri yer alır. Uç tarayıcı teknolojisi sayesinde numune ağırlığı ölçüm performansını etkilemez; araştırma laboratuvarındaki çözünürlüğü üretim ortamına taşırsınız.
Örnek Konfigürasyon: Büyük Optikler için XYZ Tablası

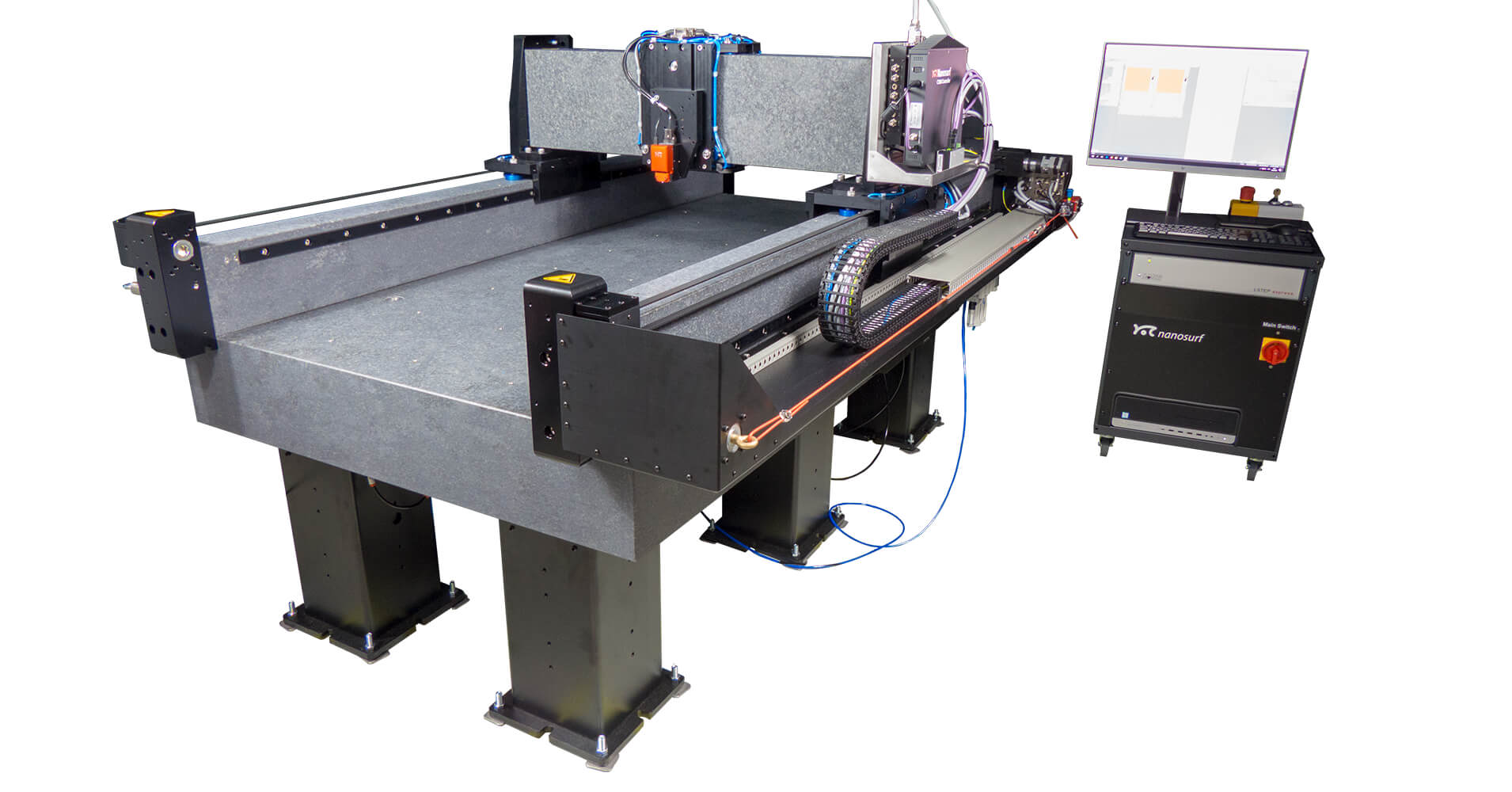

Sinkrotron aynaları ve büyük optik yüzeyler için geliştirilen motorize XYZ öteleme tablası, yarım tonluk numuneleri Ångström altı gürültü seviyesinde ölçülebilir hâlde tutar.
- Maksimum hareket: 550 mm × 1.555 mm × 50 mm
- Numune platformu: 785 × 1.950 mm · Maksimum numune: 540 × 1.500 × 210 mm
- Tabla boyutu: 1450 × 2.200 × 1.350 mm · Tabla ağırlığı: 2.250 kg
- Tabla teknolojisi: hava yastığı, kayış tahrik, step motor
- Maksimum numune ağırlığı: 500 kg
- Gürültü seviyesi: <0,75 Å (sessiz ortamda, Nanite 110 µm tarama kafasıyla)
Örnek Konfigürasyon: Dönel Eksenli XYZΦ Tablası

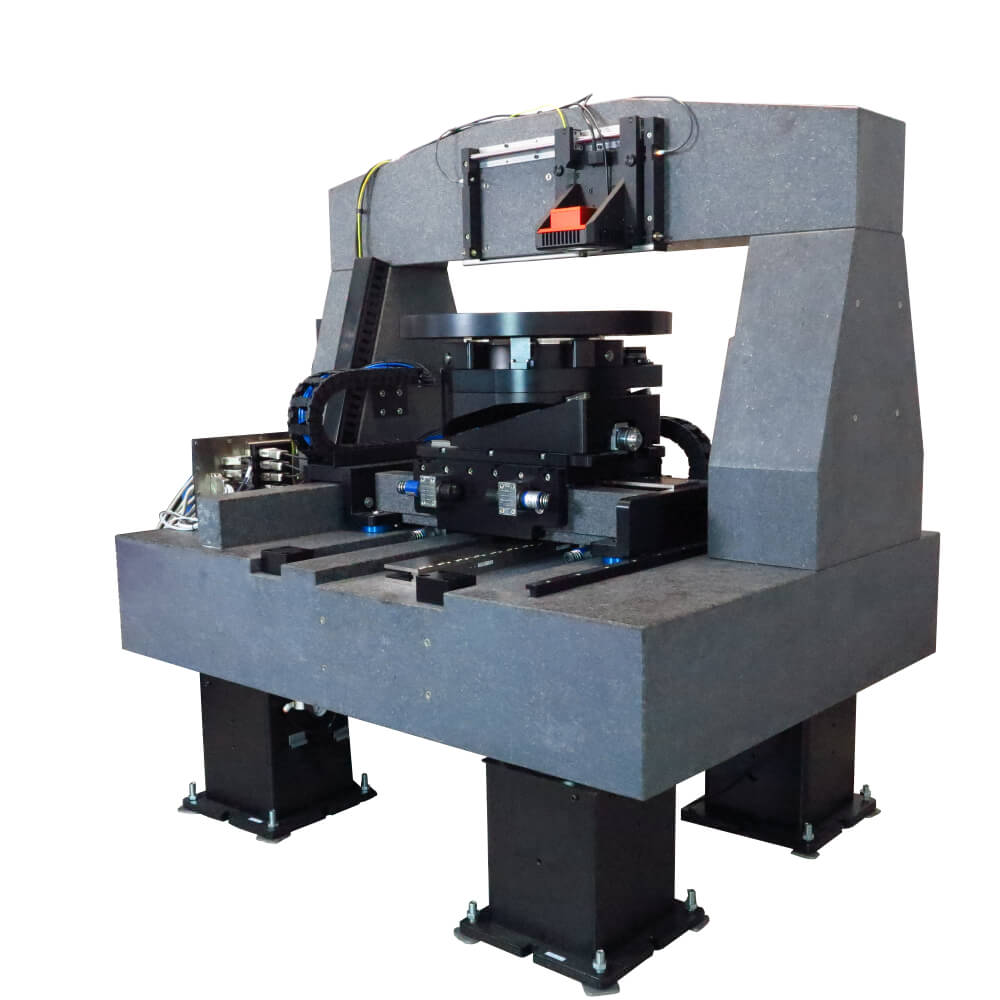

Dairesel numunelerde açısal konumlandırma gerektiren uygulamalar için 360° dönüş eksenli tabla, 0,0001° çözünürlükte açısal hassasiyet sunar.
- Maksimum hareket: 230 mm × 485 mm × 20 mm, 360° dönüş
- Numune platformu: ∅500 mm · Maksimum numune: ∅500 mm × 80 mm · 20 kg
- Tabla boyutu: 1350 × 950 × 1360 mm
- Tabla teknolojisi: doğrusal motor / vidalı step motor / harmonik tahrik / hava yastığı
- Gürültü seviyesi: <0,40 Å (sessiz ortamda, Flex-Mount tarama kafasıyla)
Üretim Hattına Entegrasyon
Sistem tek başına bir ölçüm istasyonu olarak değil, üretim akışının parçası olarak tasarlanabilir. MES entegrasyonu ile ölçüm sonuçları doğrudan üretim yönetim sistemine aktarılır; PLC tabanlı güvenlik devreleri operatör güvenliğini hat standartlarına uygun biçimde sağlar.
- MES (üretim yönetim sistemi) entegrasyonu
- PLC tabanlı güvenlik sistemleri
- Özel ölçüm programlarıyla otomatik rutinler
Temiz Oda ve Çevresel Koşullara Uygunluk

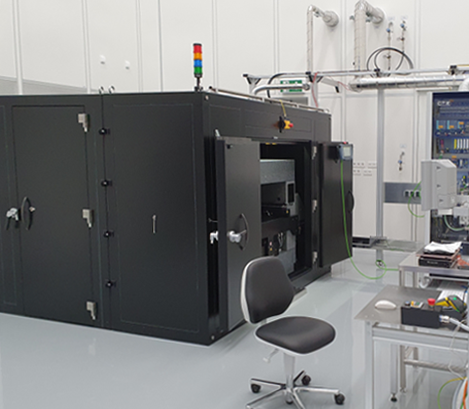

Sistem bileşenleri ISO 6 temiz oda gereksinimlerine göre sertifikalandırılıp monte edilebilir. Tasarım aşamasında akustik gürültü, sıcaklık değişimi ve titreşim duyarlılığı benzetim modelleriyle değerlendirilir; sistemin kurulacağı ortamın koşulları performans hedefine dahil edilir.
Tabla Çözümleri

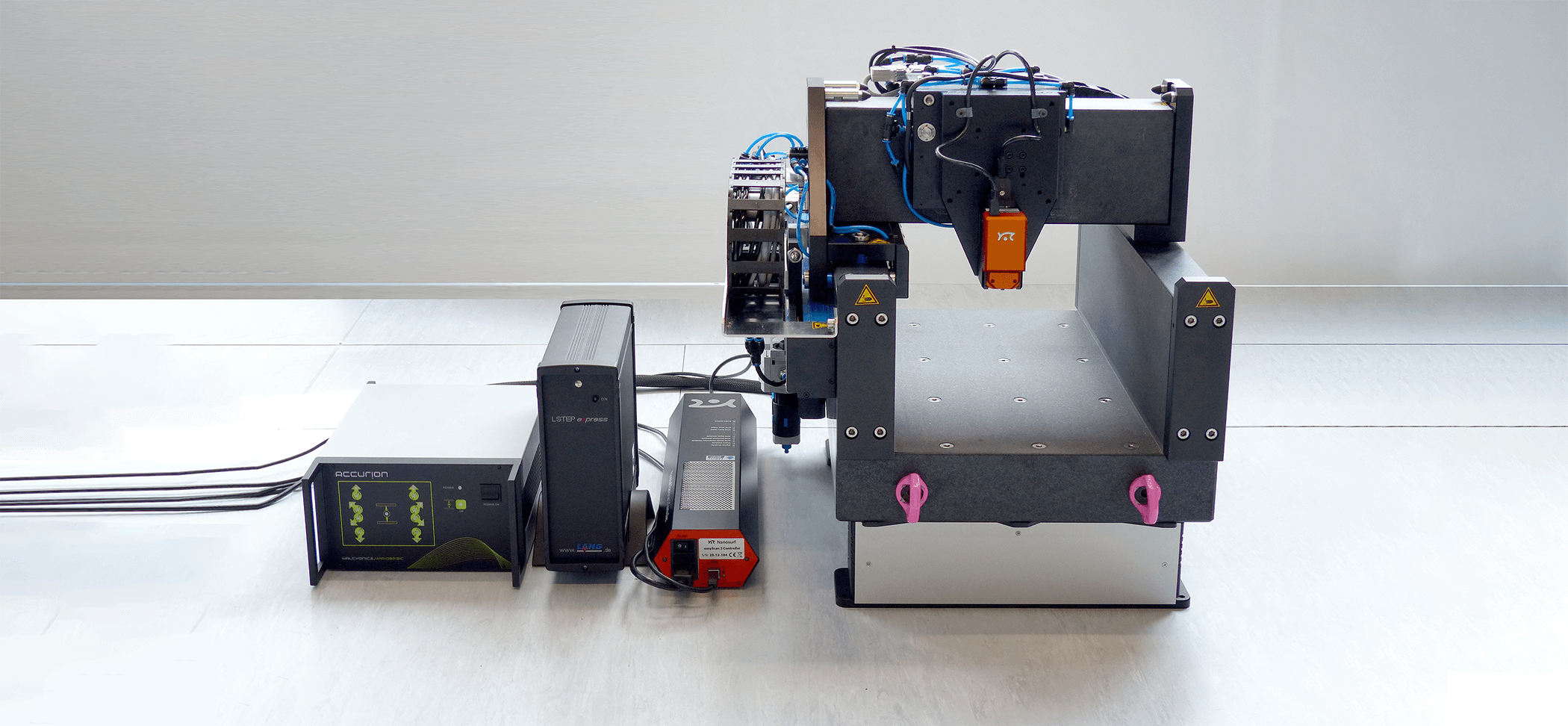

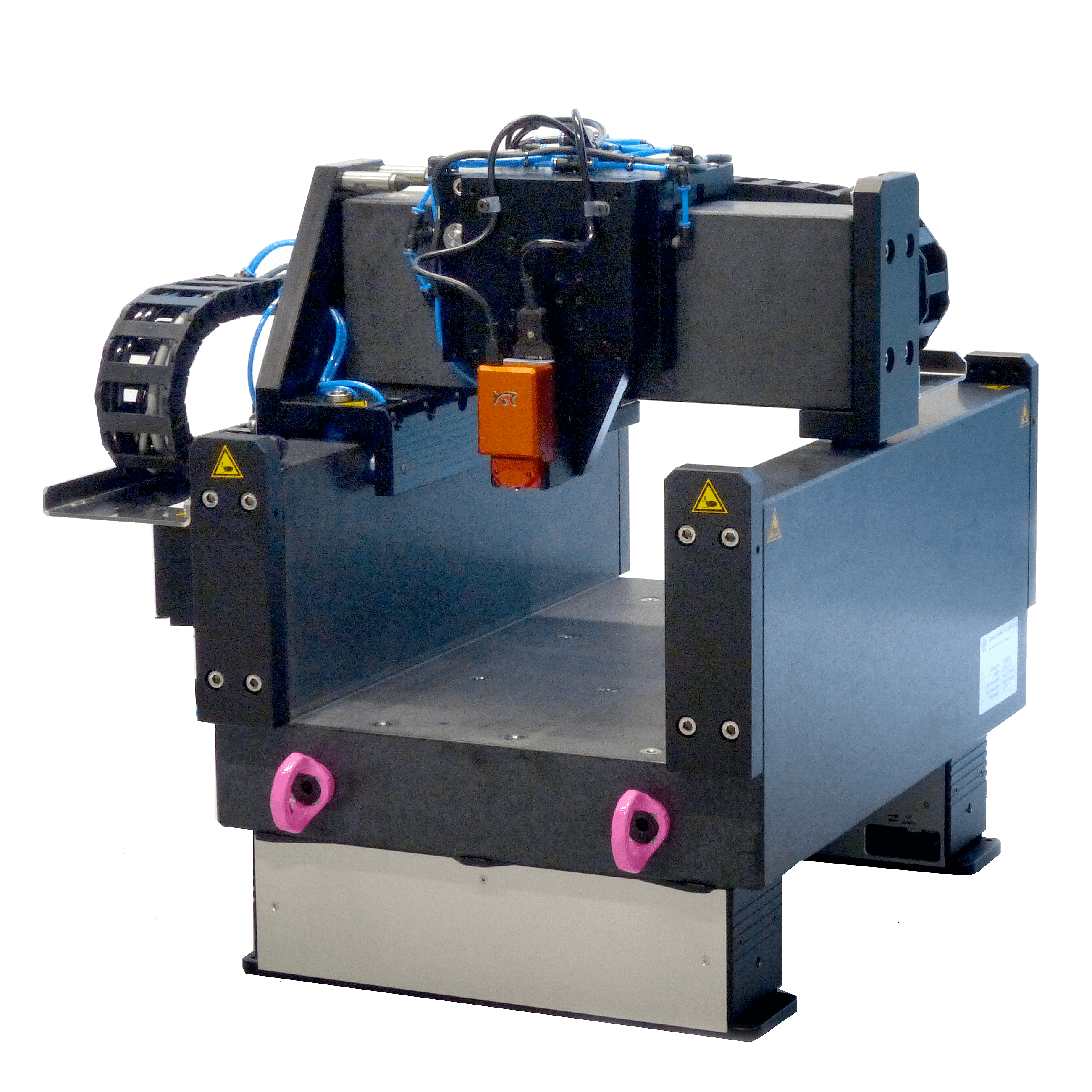

Manuel tablalardan beş eksenli motorize sistemlere, özel akustik kabinlerden küçük ölçekli tabla tasarımlarına kadar geniş bir tabla yelpazesi, uygulamanızın hareket aralığı, yük ve doğruluk gereksinimlerine göre yapılandırılır.
Uygulama Alanları
- Yarı iletken üretimi: Hat içi kalite kontrol ve süreç doğrulama
- Büyük optikler: Cilalanmış içbükey/dışbükey cam ve sinkrotron aynalarında nanometre altı yüzey karakterizasyonu
- Üretim ölçeğinde kalite kontrol: Seri üretim parçalarında tekrarlanabilir yüzey ölçümü
- Temiz oda uygulamaları: ISO 6 gereksinimlerine uygun montaj ve bileşen sertifikasyonu
- Ar-Ge ve süreç geliştirme: Standart sistemlerin kapsamadığı numune geometrilerinde metot geliştirme
| 400 mm tabla — hareket aralığı (XY) | 20 mm × 20 mm · Motorize Z hareketi: 50 mm |
| 400 mm tabla — numune platformu | 400 mm × 300 mm |
| 400 mm tabla — numune boyutu | maks. 150 × 150 × 73 mm (XY tablası ile) · maks. 400 × 300 × 105 mm (XY tablası olmadan) |
| 400 mm tabla — tabla boyutu / gürültü | 400 × 400 × 400 mm · gürültü <0,4 Å |
| Motorize XYZΦ tabla — hareket aralığı | 230 / 485 / 20 mm · 360° dönüş |
| Motorize XYZΦ tabla — numune | Ø500 mm platform · maks. Ø500 × 80 mm · maks. 20 kg |
| Motorize XYZΦ tabla — tabla boyutu / gürültü | 1350 × 950 × 1360 mm · gürültü <0,40 Å (sessiz ortamda, Flex-Mount tarama kafasıyla) 1 |
| Büyük XYZΦ tabla — hareket aralığı | 550 mm × 1555 mm × 50 mm |
| Büyük XYZΦ tabla — numune platformu | 785 mm × 1950 mm |
| Büyük XYZΦ tabla — numune boyutu / ağırlığı | maks. 540 × 1500 × 210 mm · maks. 500 kg |
| Büyük XYZΦ tabla — tabla boyutu / gürültü | 1450 × 2200 × 1350 mm · 2.250 kg · gürültü <0,75 Å (sessiz ortamda, Nanite 110 µm tarama kafasıyla) 2 |
| Eğri yüzey tablası | Hareket XZ/Θ: 250 / 60 mm · 100° · numune maks. Ø380 mm × 220 mm · tabla 450 × 550 × 460 mm |
| Seviyeleme tablası | Hareket XYZ/ΘΦ: 72 / 46 / 5 mm · ±5° · platform 75 × 50 mm · numune maks. 75 × 50 × 13 mm · seviyeleme hassasiyeti 0,005° |
| Numune taşıma (handling) tablası | 7 elektriksel kontak (topraklama dahil) · konumlandırma doğruluğu yakl. 50 µm · tekrar konumlandırma 10 µm'den iyi |
| Tarama kafaları | FlexAFM ve DriveAFM tarama kafalarının monte edilebilir sürümleri; Flex-Mount |
| Temiz oda | ISO 6 uyumlu montaj ve bileşen sertifikasyonu |
| Otomasyon | MES entegrasyonu · PLC tabanlı güvenlik sistemleri · özel ölçüm programları |
| Ölçüm modları | Statik/yanal/dinamik kuvvet, faz · C-AFM, SSRM, PFM, EFM, KPFM, MFM, SMM · kuvvet spektroskopisi, kuvvet modülasyonu, kuvvet haritalaması |
1 Gürültü değerleri hangi tarama kafasının takılı olduğuna bağlıdır; üreticinin web sitesindeki ölçüm koşulu belirtilmiştir. 2 Üreticinin broşürü bu tabla için <0,5 Å, web sitesi <0,75 Å veriyor; ölçüm koşulunu belirttiği için web sitesi değeri kullanılmıştır. Ø500 tablasının ağırlığı web sitesinde 2.250 kg, broşürde 1.300 kg olarak geçtiği için tabloya alınmamıştır.
Tablo, üreticinin altı tabla konfigürasyonunu özetler. Sistemler uygulamaya göre tasarlandığından değerler bağlayıcı değildir.
Kaynak: Nanosurf Industrial Solutions broşürü.
Spesifikasyonlar önceden bildirilmeksizin değiştirilebilir; projenize uygun konfigürasyon ve güncel değerler için bizimle iletişime geçin.
