Pion Rainbow R6 Concentration Monitor In-Situ UV Fiber Optik Konsantrasyon Görüntüleme
Rainbow R6, döteryum lamba ışık kaynağı ve fotodiyot dizisi dedeksiyonu kullanan, 8 adete kadar bağımsız fiber optik kanala sahip bir in-situ UV-Vis spektrometredir. Çözünmeyi, çözünürlüğü ve akıyı numune almadan, gerçek zamanlı olarak ölçer.
Rainbow R6 aynı zamanda Pion’un dissolüsyon ve geçirgenlik ailesinin ortak platformudur: microDISS’ten MacroFLUX’a kadar yedi farklı sistem, aynı spektrometrenin farklı hazne ve hacim düzenekleriyle eşleştirilmesinden oluşur. 2 mL’lik viallerden 1000 mL’lik kompendiyal haznelere kadar tüm çalışmalarınızı tek bir ölçüm altyapısı üzerinde yürütürsünüz.
Ürün Özellikleri
Rainbow R6, döteryum lamba ışık kaynağı ve fotodiyot dizisi dedeksiyonu kullanan bir in-situ fiber optik UV-Vis spektrometredir. Çözünme testi, akı (flux) deneyleri, çözünürlük çalışmaları ve konsantrasyon ölçümünde yüksek doğruluk ve tekrarlanabilirlik gerektiren uygulamalarda kullanılır.
Rainbow R6'yı bir cihazdan çok bir platform olarak düşünmek daha doğru olur: Pion'un dissolüsyon ve geçirgenlik sistemlerinin büyük bölümü, aynı spektrometrenin farklı hazne ve hacim düzenekleriyle eşleştirilmesinden oluşur. Erken faz bileşik taramasından kalite kontrole kadar uzanan çalışmalarınızı tek bir ölçüm altyapısı üzerinde yürütürsünüz.

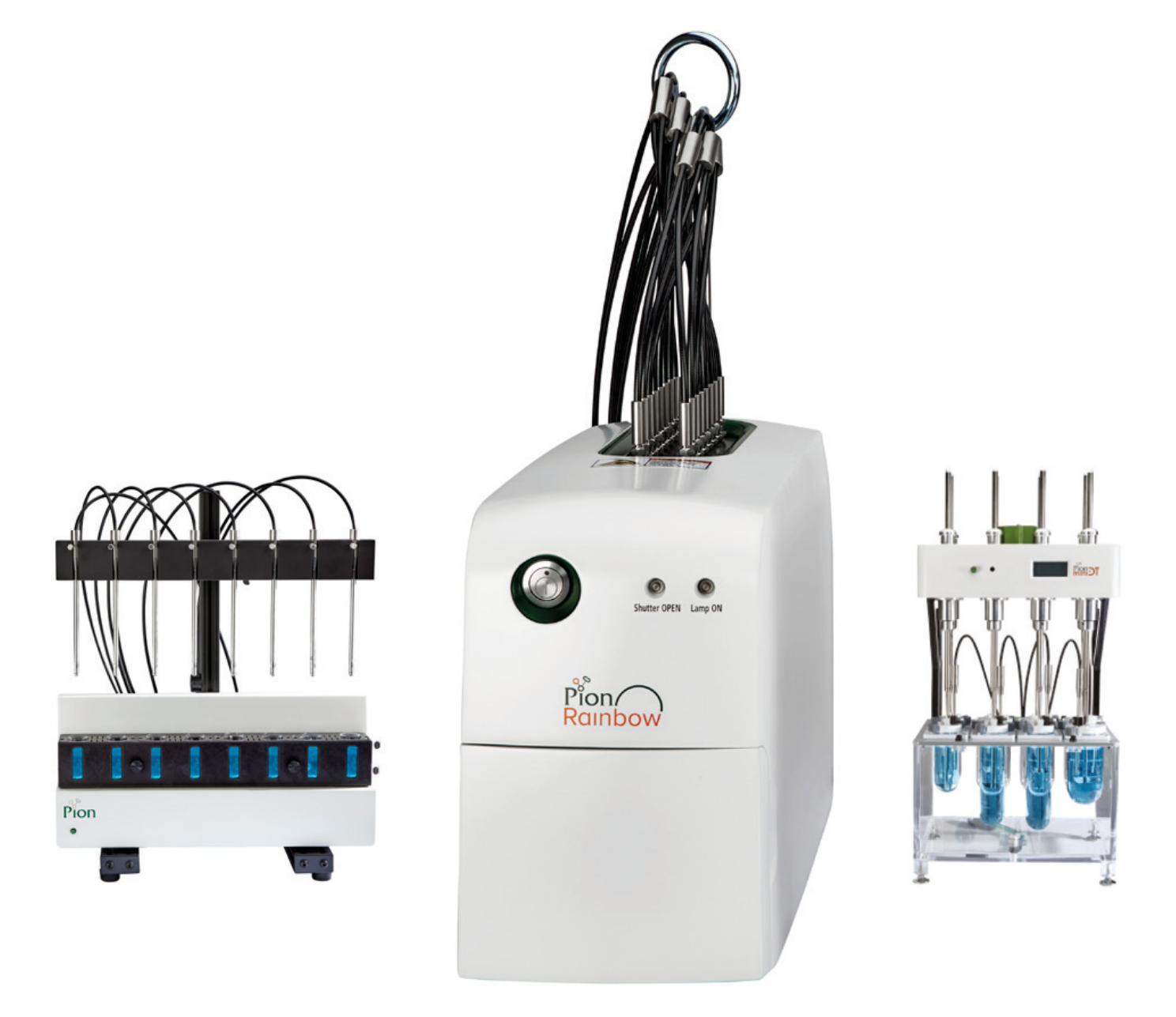

Bir Spektrometre, Yedi Farklı Kurulum
Aşağıdaki sistemlerin hepsi aynı Rainbow R6 spektrometresini kullanır; aralarındaki fark, ona bağlanan hazne düzeneği ve çalışılan hacimdir. Bu, bir konfigürasyondan diğerine geçerken ölçüm altyapınızı ve metodunuzun temelini korumanız anlamına gelir.

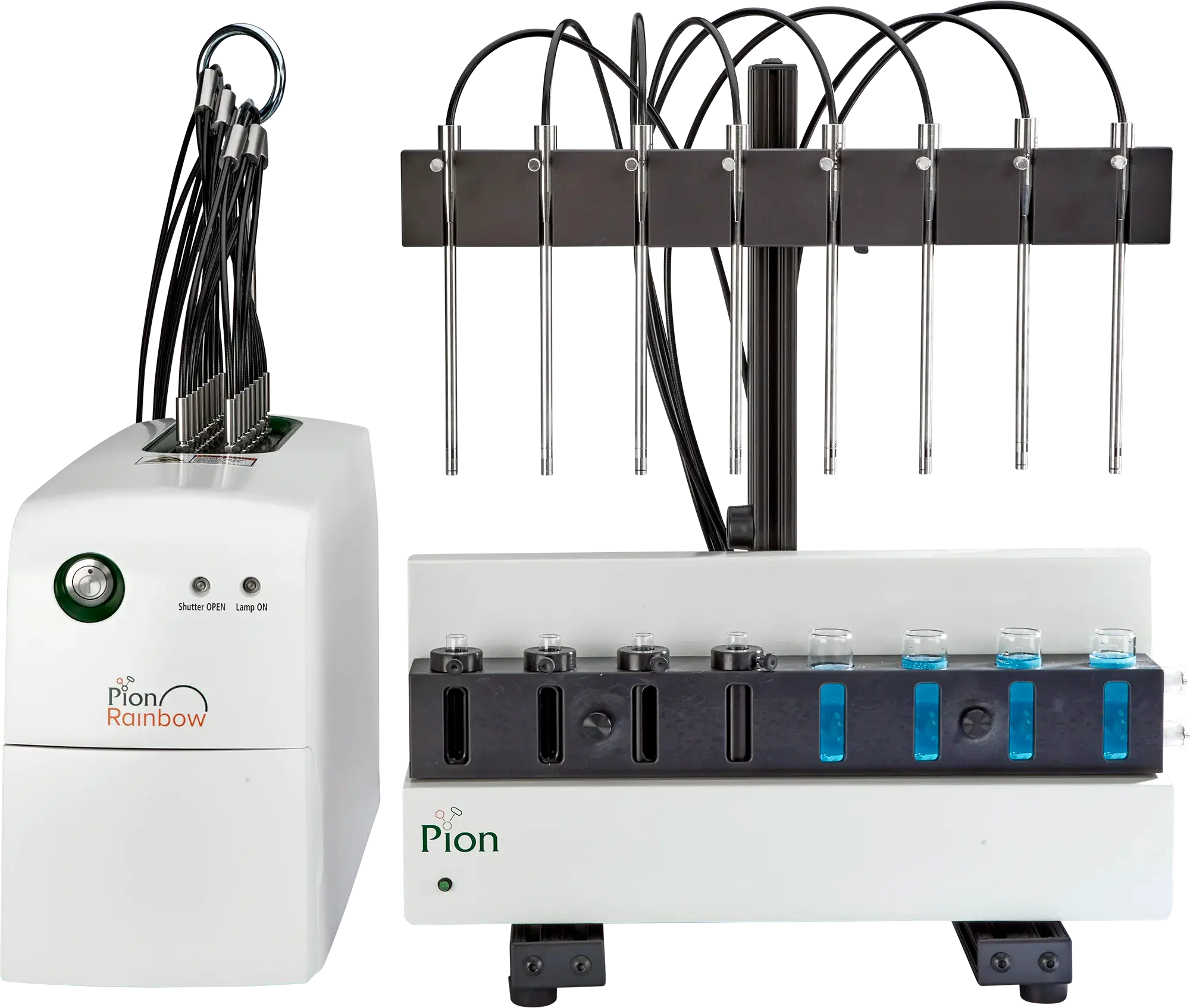

• microDISS — düşük hacimli dissolüsyon banyosu; 2 mL'ye kadar inen ortam hacimleriyle az miktarda etkin madde bulunan çalışmalar için.

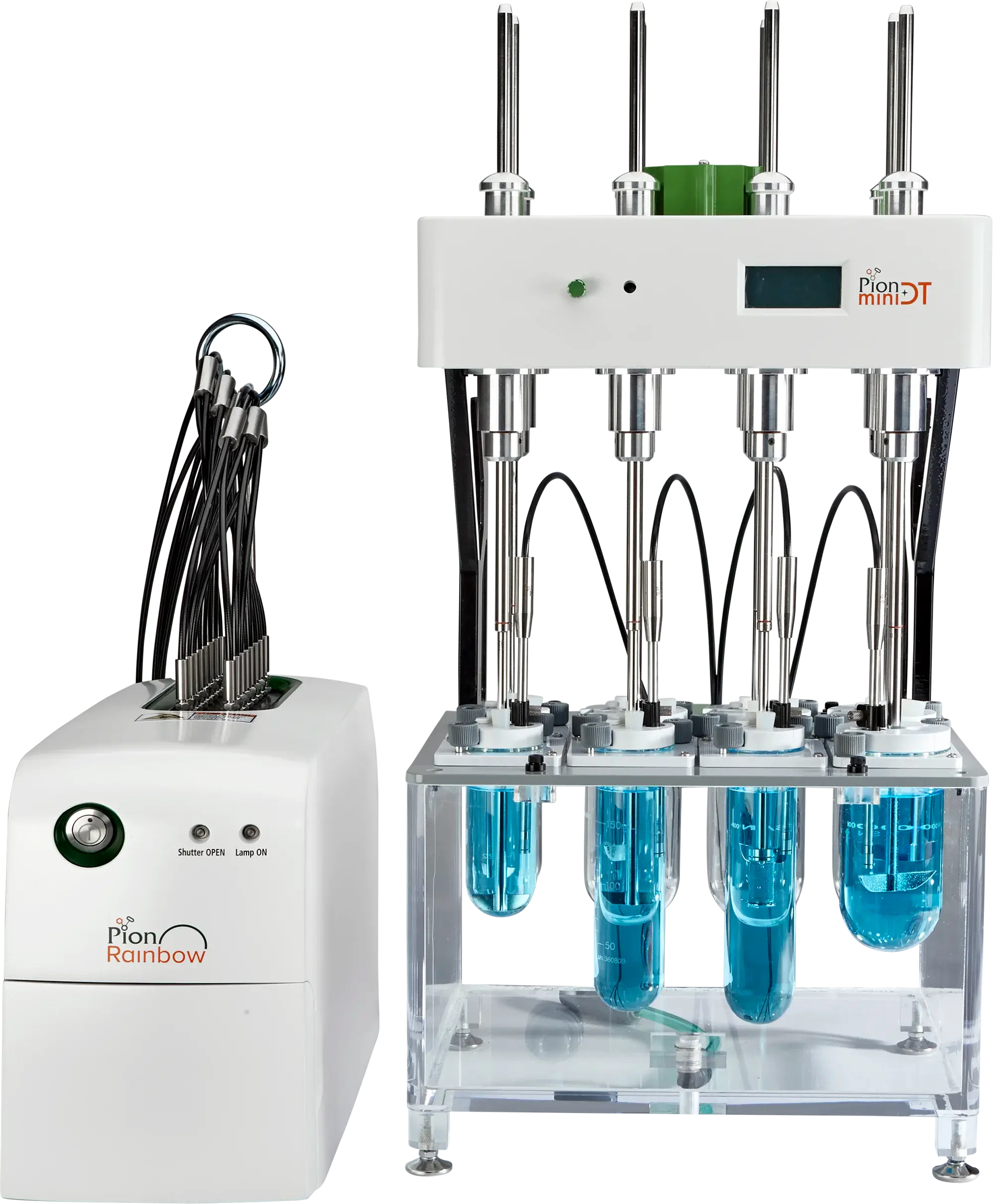

• miniDISS — miniDT küçük hacimli test ünitesi; 100, 150, 200 ve 250 mL hazneler.
• MicroFLUX — düşük hacimli mini banyo ve yalnızca 20 mL ortam gerektiren FLUX haznesi; numunenizin kısıtlı olduğu geçirgenlik çalışmaları için.
• MacroFLUX — kompendiyal dissolüsyon düzeneği ve daldırmalı akı akseptör hazneleri; piyasadaki farklı kompendiyal banyolarla uyumlu.
• BioFLUX — 500 mL hazneli kompendiyal düzenek ve daldırmalı akseptör haznesi; donor tarafında biyoilişkili hacimlerle çalışma imkânı.
• miniFLUX — miniDT 250 mL dissolüsyon banyosu ve daldırmalı akseptör haznesi; donor tarafında 130 ve 250 mL dahil biyoilişkili hacimler.
• SCISSOR N3 (ve N6) — deri altı enjeksiyon simülatörü; Rainbow R6 ile in-situ konsantrasyon izleme için uyumlu.
Numune Almadan, 5 Saniyenin Altında Ölçüm
Konsantrasyon doğrudan analiz ortamının içinde ölçüldüğü için numune alma, seyreltme ve ayrı analiz adımı ortadan kalkar. Sekiz hazneli bir dissolüsyon test cihazında numune ölçümü 5 saniyenin altında tamamlanır; hızlı salım yapan formülasyonlarda eğrinin ilk dakikalarını kaçırmazsınız.
• Numune alma ile analiz arasında gecikme yok — ölçüm gerçek zamanlı
• Hemen salım (immediate release) formülasyonları için yeterince sık örnekleme aralığı
• Konsantrasyon doğrudan analiz ortamında ölçüldüğü için gözetimsiz, uzun süreli deneyler mümkün
Sekiz Bağımsız Fiber Optik Kanal
Sekiz adete kadar bağımsız fiber optik kanal, haznelerinizi sırayla değil eş zamanlı okur. Tekrarlarınız ve karşılaştırma gruplarınız aynı anda kaydedilir.
Problar ve Optik Yol Boyu
Beklediğiniz konsantrasyon aralığına göre optik yol boyunu değiştirir, ölçüm hassasiyetinizi numunenize göre ayarlarsınız.
• Her kanal için bir düz fiber optik prob ve 3 değiştirilebilir prob ucu (2, 5 ve 10 mm optik yol boyu)
• Opsiyonel 1 mm ve 20 mm yol boyu uçları
• Aynı değiştirilebilir uçları kullanan J-problar
• MacroFLUX için sabit yol boyu açılı problar
• SCISSOR N3 analizleri için sabit yol boyu düz Scissor fiber optik probu
Biyoilişkili Hacimlerden Kompendiyal Ölçeğe
Aynı platform üzerinde 2 mL'lik viallerden 1000 mL'lik kompendiyal haznelere kadar çalışabilirsiniz. Keşif aşamasında az malzemeyle başlayıp, ürün olgunlaştıkça aynı ölçüm mantığıyla kompendiyal ölçeğe geçersiniz.
AuPRO 7 ve DissoPRO Yazılımları
Veri toplama ve işleme AuPRO 7 üzerinden yürür; kompendiyal dissolüsyon testi ve kalite kontrol çalışmalarında DissoPRO yazılımı kullanılır. Veriler Microsoft Excel'e aktarılabilir.
Pion Predictor Yazılımı ile Birlikte
Rainbow R6, Pion Predictor yazılımıyla birlikte kullanılarak formülasyon geliştirme çalışmalarınızı destekler. Aşağıdaki videoda yazılımın çalışma şekli tanıtılmaktadır.
Uygulama Alanları
• Erken faz bileşik taraması: sınırlı miktarda ya da yüksek etkinlikli etkin maddeyle çözünme profili
• Preformülasyon ve formülasyon çalışmaları: aday formülasyonların biyoilişkili hacimlerde kıyaslanması
• Emilim öngörüsü: FLUX konfigürasyonlarıyla çözünme, çözünürlük ve geçirgenliğin birlikte değerlendirilmesi
• Kalite kontrol: DissoPRO ile kompendiyal dissolüsyon testi
• Deri altı uygulamalar: SCISSOR N3 ile enjeksiyon sonrası salım davranışının izlenmesi
Spesifikasyonlar
| Sistem tipi | In-situ fiber optik UV-Vis spektrometre |
| Işık kaynağı | Döteryum lamba |
| Dedeksiyon | Fotodiyot dizisi (PDA) |
| Kanal sayısı | 8 adete kadar bağımsız fiber optik kanal |
| Optimum dalga boyu aralığı | 240-500 nm (döteryum lambası) |
| Dalga boyu doğruluğu | UV bölgesinde ±1 nm; görünür bölgede ±2 nm |
| Baz çizgisi düzlüğü | ≤ 0,002 AU (240-600 nm aralığında) |
| Gürültü | ≤ 0,002 AU (600 nm) |
| Kararlılık | ≤ 0,002 AU (270 nm) |
| Kaçak ışık | ≤ %1 |
| Absorbans aralığı | 2 AU'ya kadar |
| Minimum örnekleme aralığı | 2 saniye |
| Ölçüm süresi | 8 hazneli dissolüsyon test cihazında 5 saniyenin altında |
| Problar | Kanal başına bir düz fiber optik prob ve 3 değiştirilebilir uç (2, 5, 10 mm); opsiyonel 1 ve 20 mm; J-prob; MacroFLUX için sabit yol boyu açılı prob; SCISSOR N3 için sabit yol boyu düz prob |
| Yazılım | AuPRO 7 veri toplama ve işleme; kompendiyal QC için DissoPRO |
| Bilgisayar gereksinimi | Windows 10/11 64-bit; min. 2,3 GHz işlemci; 8 GB RAM; 10 GB boş disk (500 GB önerilir); 1 boş USB portu; veri aktarımı için Microsoft Excel |
| Boyutlar — Rainbow R6 tek başına (Y × G × D) | 275 × 177 × 436 mm |
| Boyutlar — microDISS / MicroFLUX yan yana | 635 × 610 × 432 mm |
| Boyutlar — miniDISS / miniFLUX yan yana | 870 × 1250 × 610 mm |
| Boyutlar — MacroFLUX / BioFLUX | 1005 × 947 × 620 mm (kompendiyal düzeneğe bağlı, tahmini) |
Konfigürasyonlara göre hazne ve ortam hacimleri
| Konfigürasyon | Hazne hacmi | Tipik minimum ortam hacmi |
| microDISS | 12 mm ve 24 mm çaplı vialler | 2 mL (12 mm vial); 5 mL (24 mm vial) |
| miniDISS | 100, 150, 200 ve 250 mL | 40 mL (100 mL hazne); 100 mL (250 mL hazne) |
| MicroFLUX | 24 mm çaplı vialler | 16 mL (24 mm vial) |
| MacroFLUX | 1000 mL | 800 mL |
| BioFLUX | 500 mL | 200 mL |
| miniFLUX | 250 mL ve 200 mL | 120 mL (200 mL hazne); 170 mL (250 mL hazne) |
Spesifikasyonlar önceden bildirilmeksizin değiştirilebilir; projenize uygun konfigürasyon ve güncel değerler için bizimle iletişime geçin.
